Interior Trim and Ornamentation -
Headliner—Vehicles With: Glass Roof Panel,
VIN Plate Body Style Code: M

S-MAX/Galaxy 2006.5 (02/2006-



Print

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Left-hand drive vehicles

1. Refer to:

Overhead Console - Vehicles With: Glass

Roof Panel

 (501-12 Instrument Panel and Console,

Removal and Installation).

2.

3. All.

4.

NOTE:
Note the
position of
each
component
before
removal.





Right-hand drive vehicles

5.

NOTE:
Note the
position of
each
component
before
removal.



All vehicles

Installation

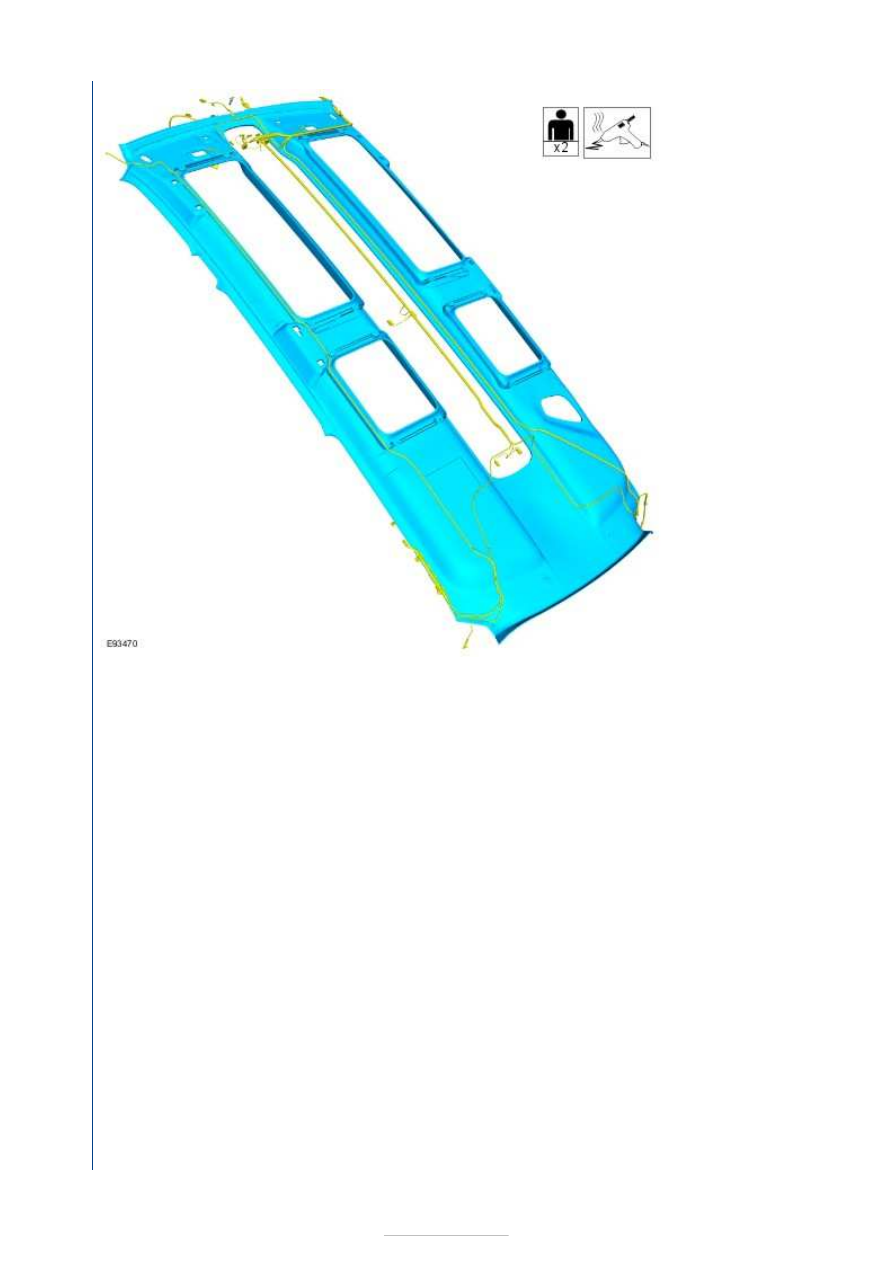

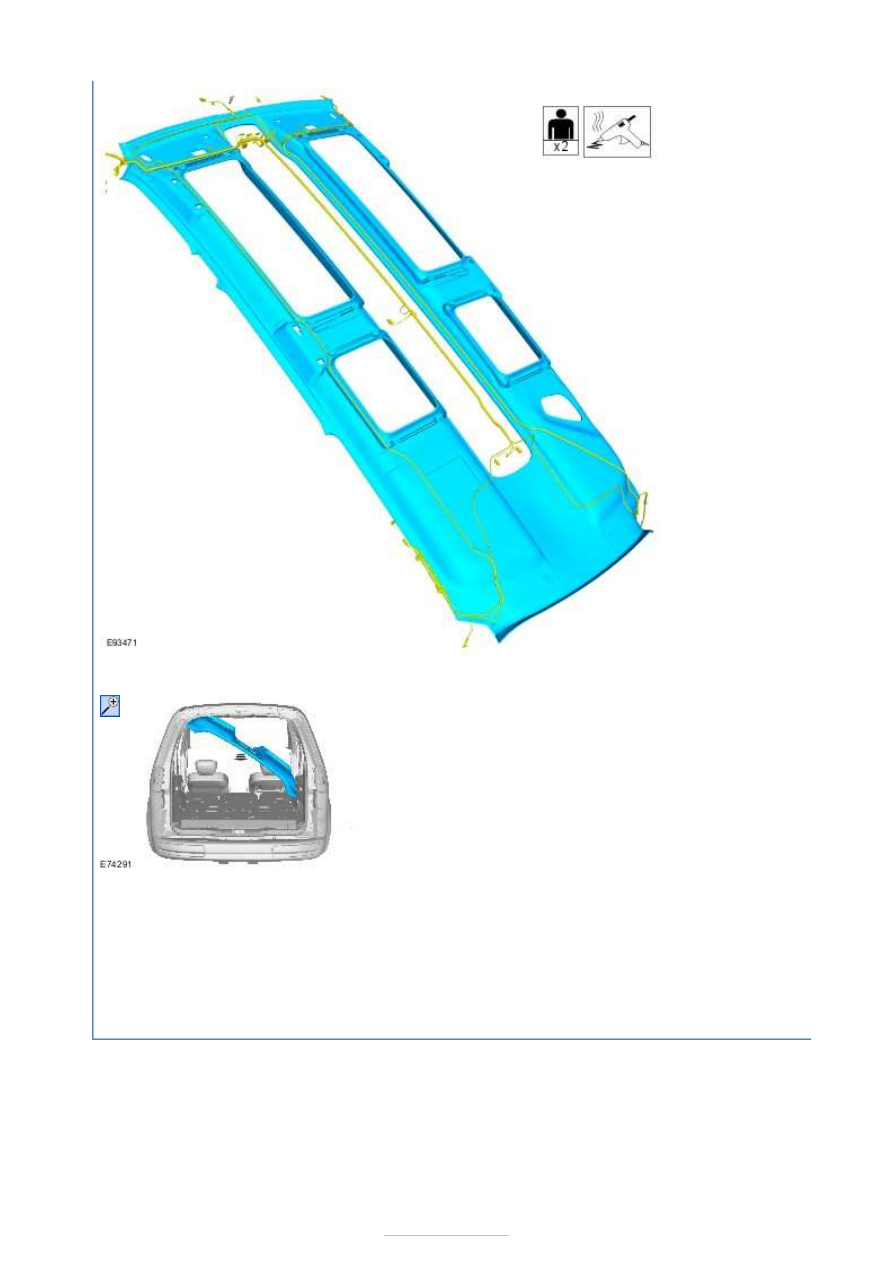

6.

NOTE: This step requires the aid of another
technician.

1.

NOTE: Make sure that these components are
installed to the noted removal position.

Using a suitable adhesive, bond the roof wiring
harness, the antenna cable and the washer tube to
the headliner.

2. To install, reverse the removal procedure.





Interior Trim and Ornamentation - Glass
Roof Panel Blind—VIN Plate Body Style
Code: M

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

General Equipment

Removal

Flat-bladed screwdriver

1. Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim

and Ornamentation, Removal and Installation).

2.

3.

4.

5. Refer to:

B-Pillar Trim Panel

 (501-05 Interior Trim

and Ornamentation, Removal and Installation).

6. Refer to:

C-Pillar Trim Panel - VIN Plate Body Style

Code: M

 (501-05 Interior Trim and Ornamentation,

Removal and Installation).

7. Torque: 35 Nm
