Ford Galaxy / Ford S-MAX. Manual - part 890

Interior Trim and Ornamentation -
Loadspace Trim Panel—VIN Plate Body Style
Code: S

S-MAX/Galaxy 2006.5 (02/2006



Print

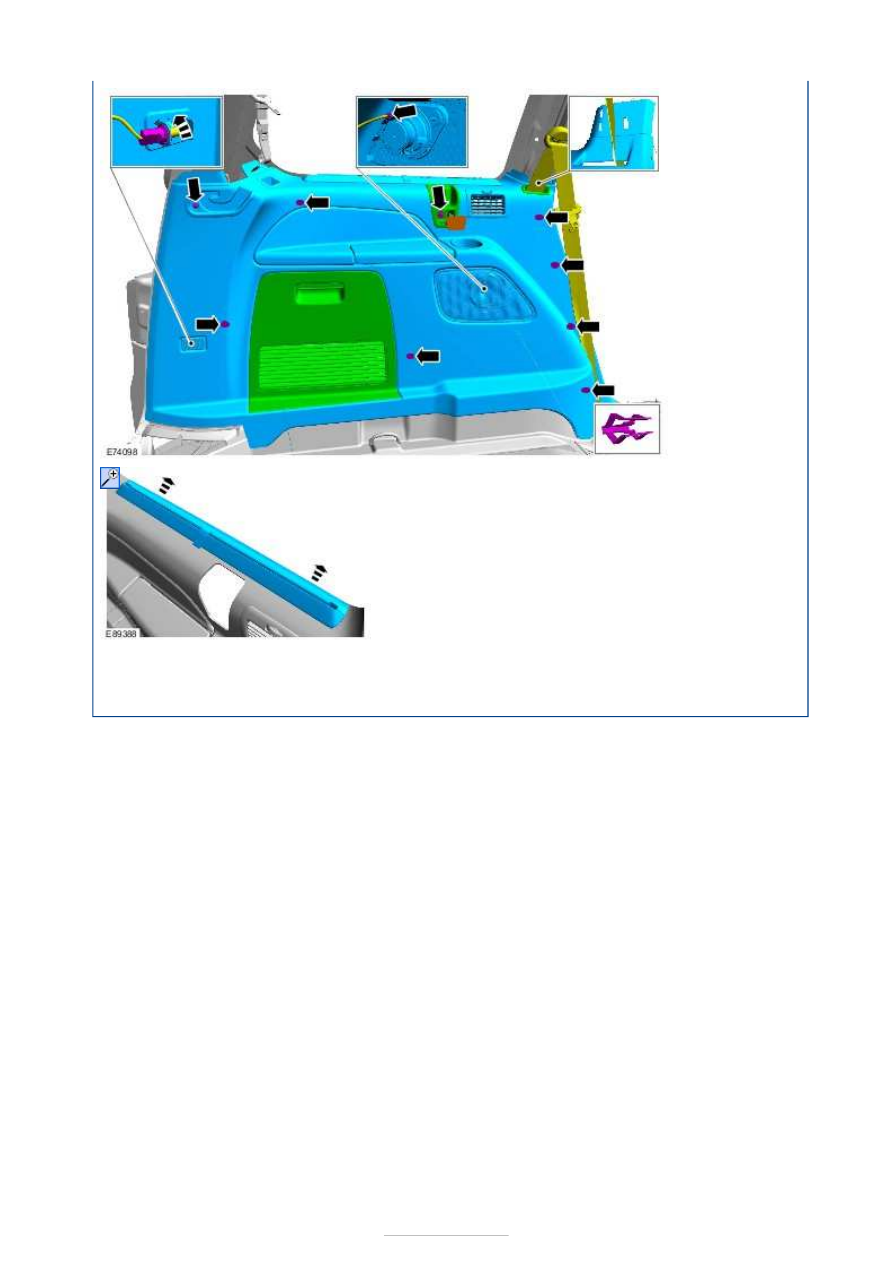

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Remove the C-Pillar trim panel.

Refer to:

C-Pillar Trim Panel - VIN Plate Body Style

Code: S

 (501-05 Interior Trim and Ornamentation,

Removal and Installation).

2.

1. If

equipped.

2. If

equipped.

Torque:
35 Nm

3.

4.

5.







Installation

1. To install, reverse the removal procedure.



Interior Trim and Ornamentation -
Loadspace Trim Panel—VIN Plate Body
Style Code: M

S-MAX/Galaxy 2006.5 (02/2006-)



Print

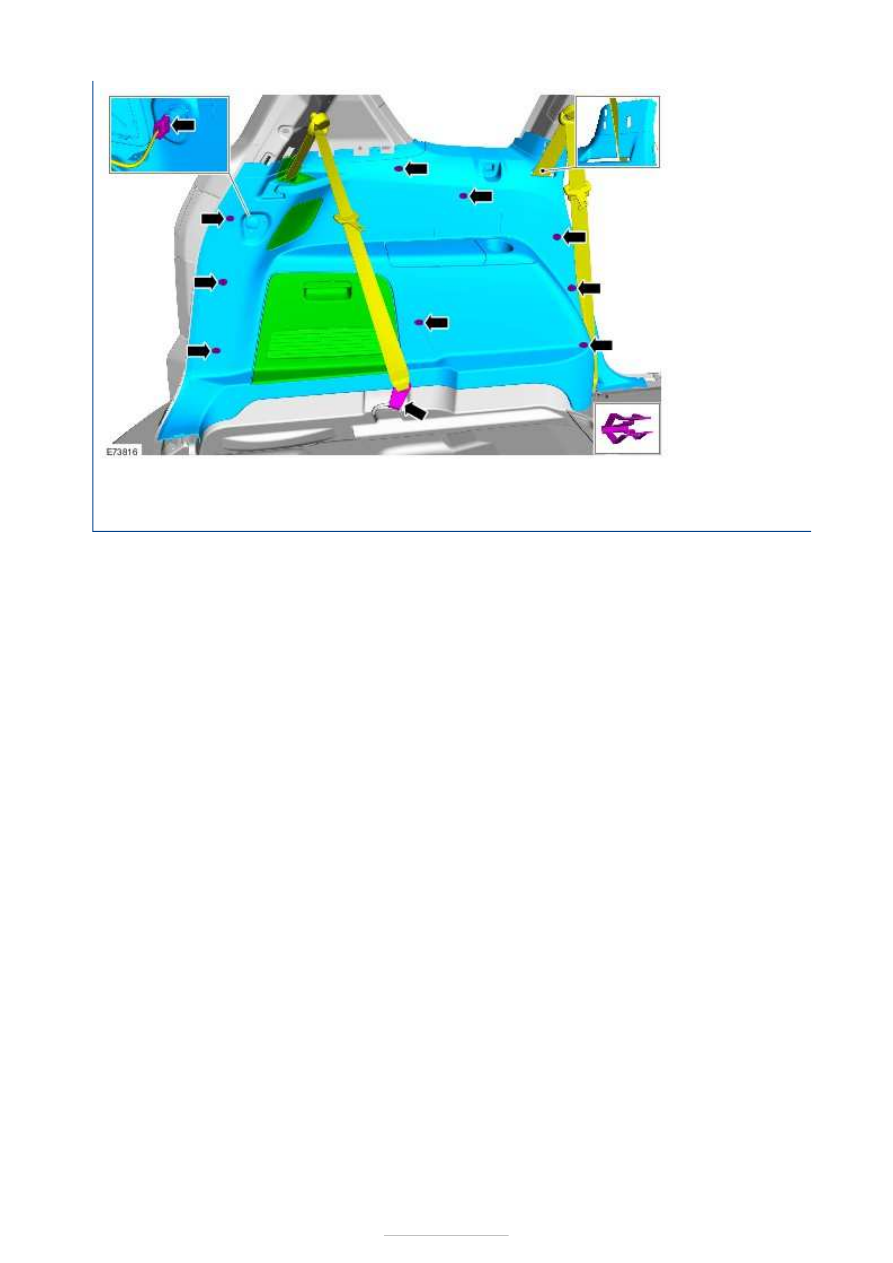

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Flat-bladed screwdriver

1. Remove the C-Pillar trim panel.

Refer to:

C-Pillar Trim Panel - VIN Plate Body

Style Code: M

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2. Torque: 35 Nm

3.

4.

5. General







Installation

Equipment:

Flat-bladed
screwdriver



6.

NOTE: This step is only necessary when
installing a new component.

If equipped.

1. To install, reverse the removal procedure.
