Ford Galaxy / Ford S-MAX. Manual - part 881

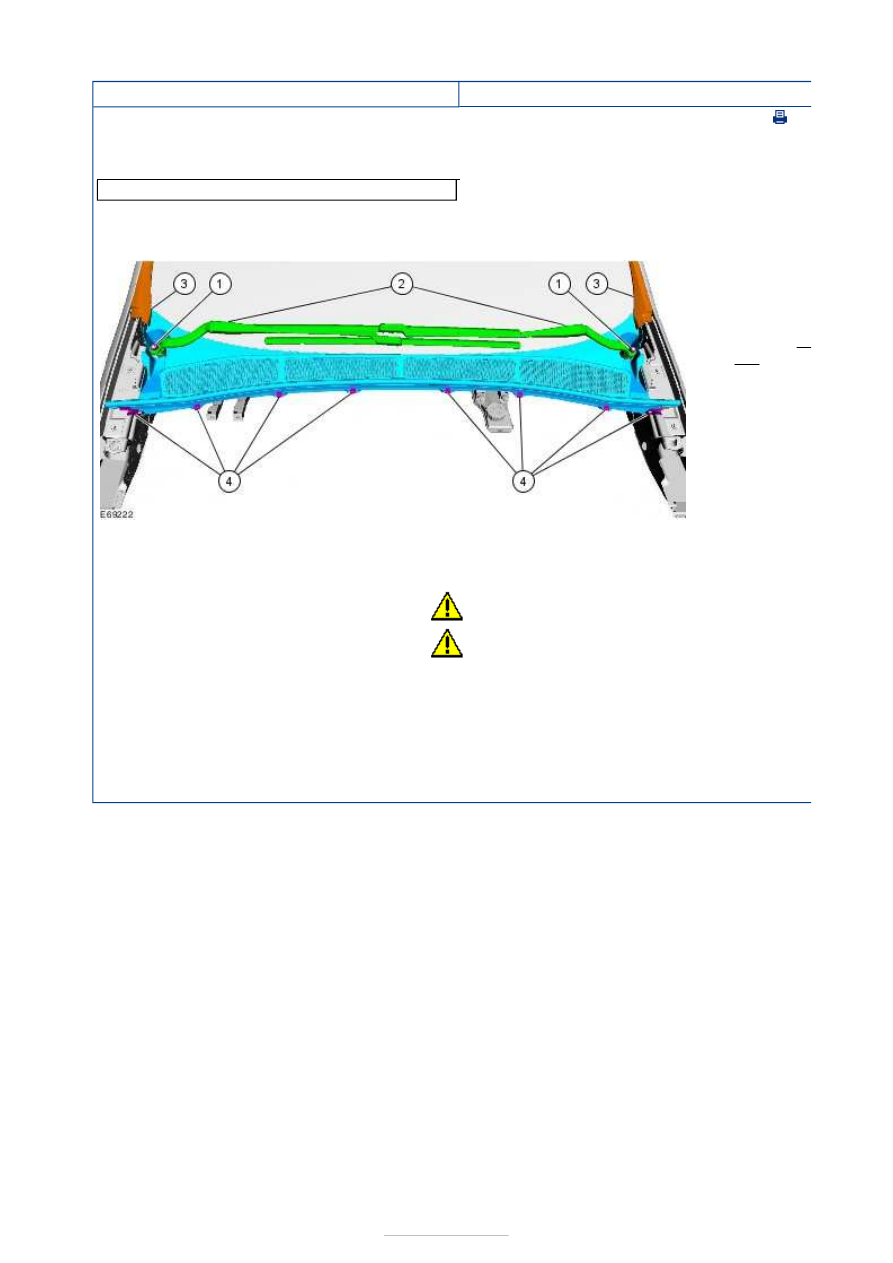

Front End Body Panels - Cowl Panel Grille

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Two leg puller

1. General

Equipment:

Two leg
puller



Torque:

22

Nm

1.

CAUTIONS:

The engine must be in the park position.

The component must be aligned with the

installation markings.

To install, reverse the removal procedure.

2. Check the angle of the wiper arms to the

windscreen.

Refer to:

Wiper Blade Angle Adjustment

 (501-16

Wipers and Washers, General Procedures).



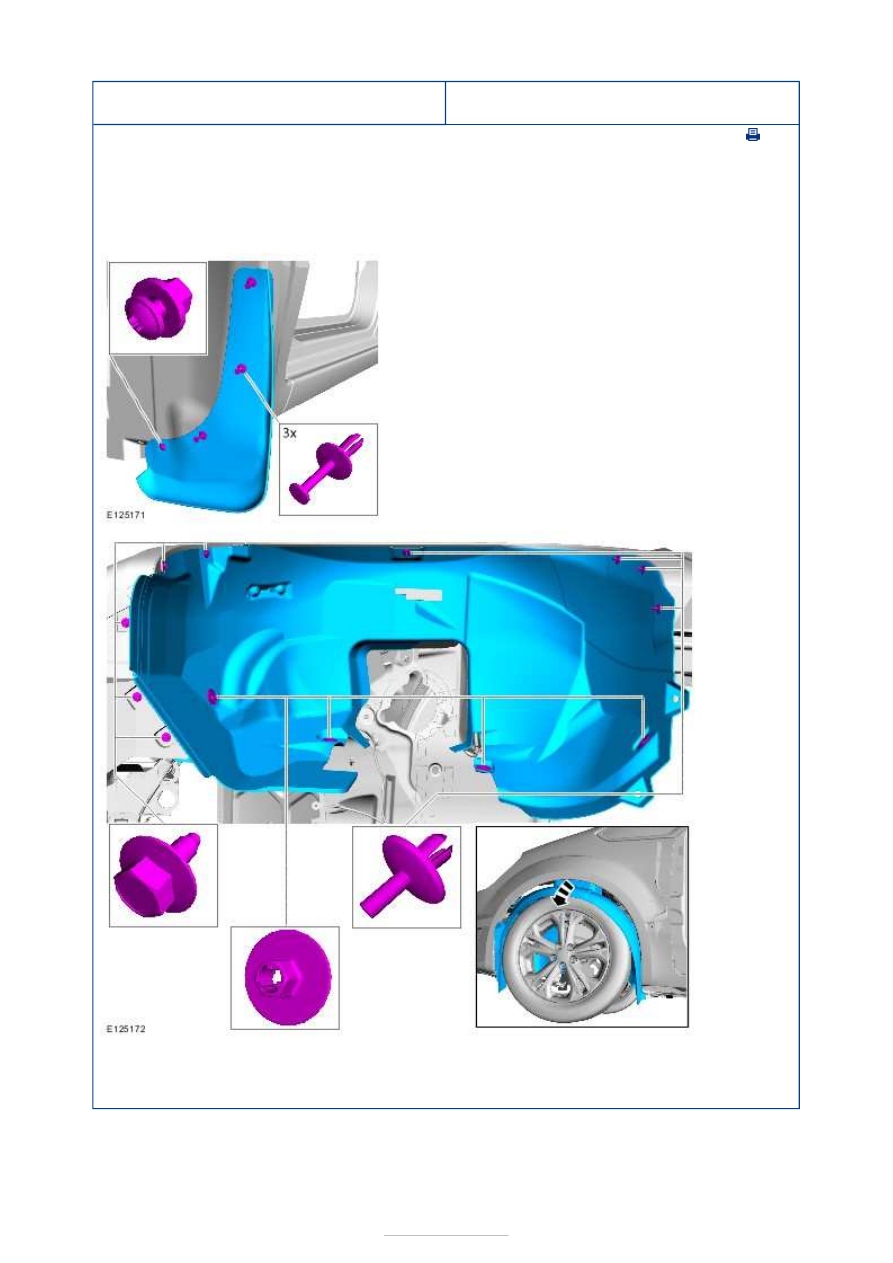

Front End Body Panels - Fender Splash
Shield

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. If equipped.

3.

1. To install, reverse the removal procedure.





Body Closures - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Torque Specifications

Item

Nm

lb-ft

lb-in

Hood hinge to body nuts

22

16

-

Hood hinge to hood nuts

10

7

-

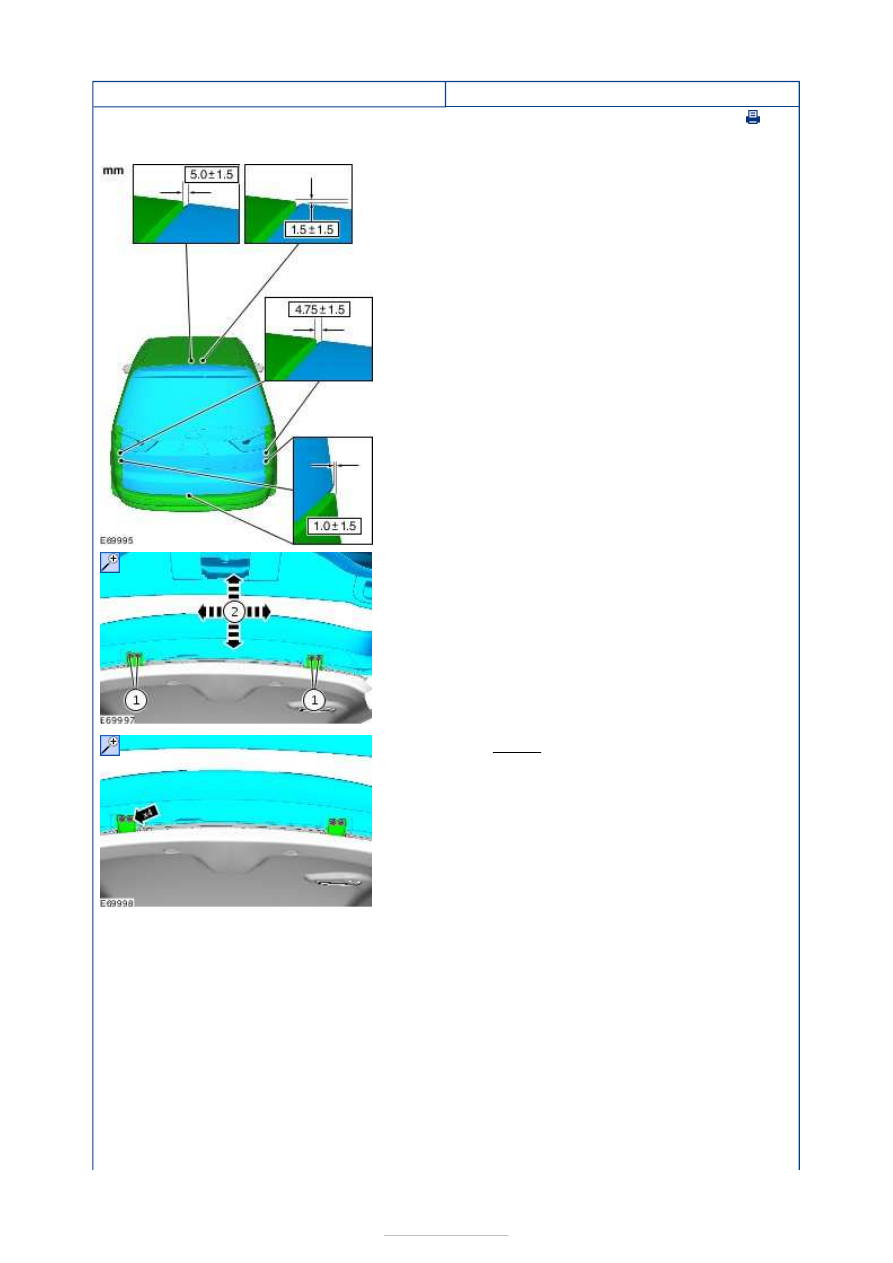

Body Closures - Liftgate Alignment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

1.

2.

1. Loosen one complete turn.

3. Torque: 22 Nm

4.
