Ford Galaxy / Ford S-MAX. Manual - part 854

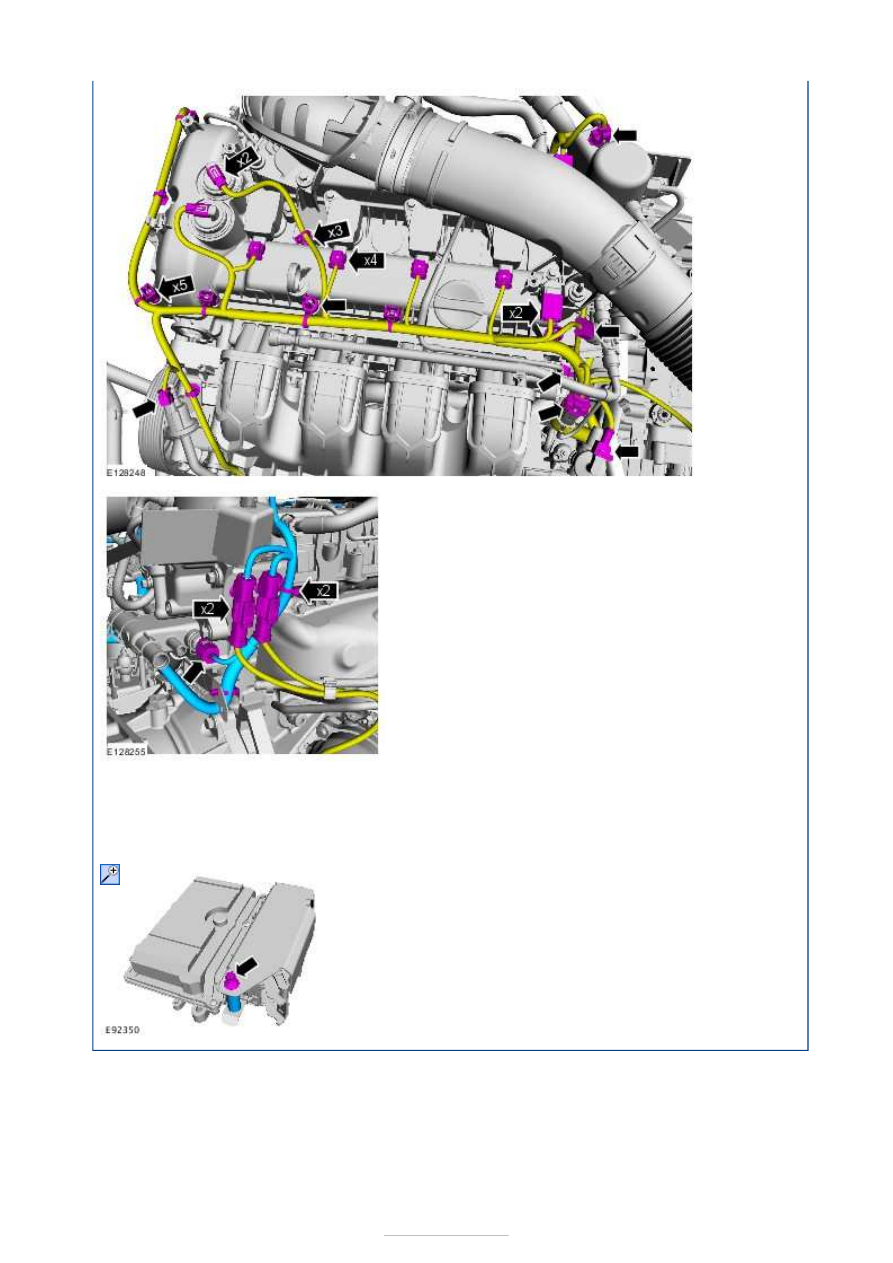

Installation

Vehicles with PCM security shield

19.

1. To install, reverse the removal procedure.

2. Tighten the shear bolt until the head is sheared

off.







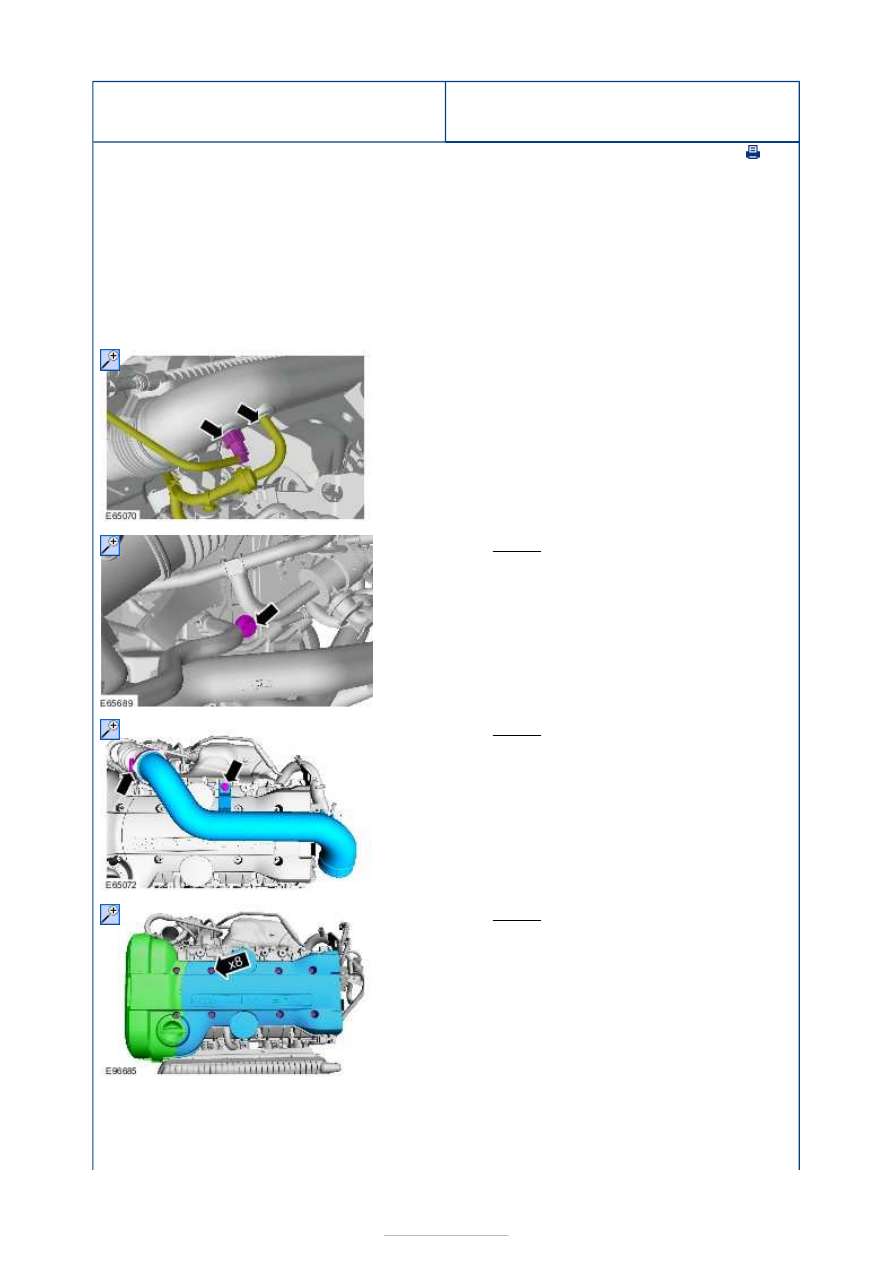

Wiring Harnesses - Engine Wiring
Harness—2.5L Duratec (162kW/220PS) -
VI5

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

1. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2. Refer to:

Air Cleaner

 (303-12C Intake Air

Distribution and Filtering - 2.5L Duratec
(162kW/220PS) - VI5, Removal and Installation).

3.

4. Torque: 10 Nm

5. Torque: 10 Nm

6. Torque: 10 Nm

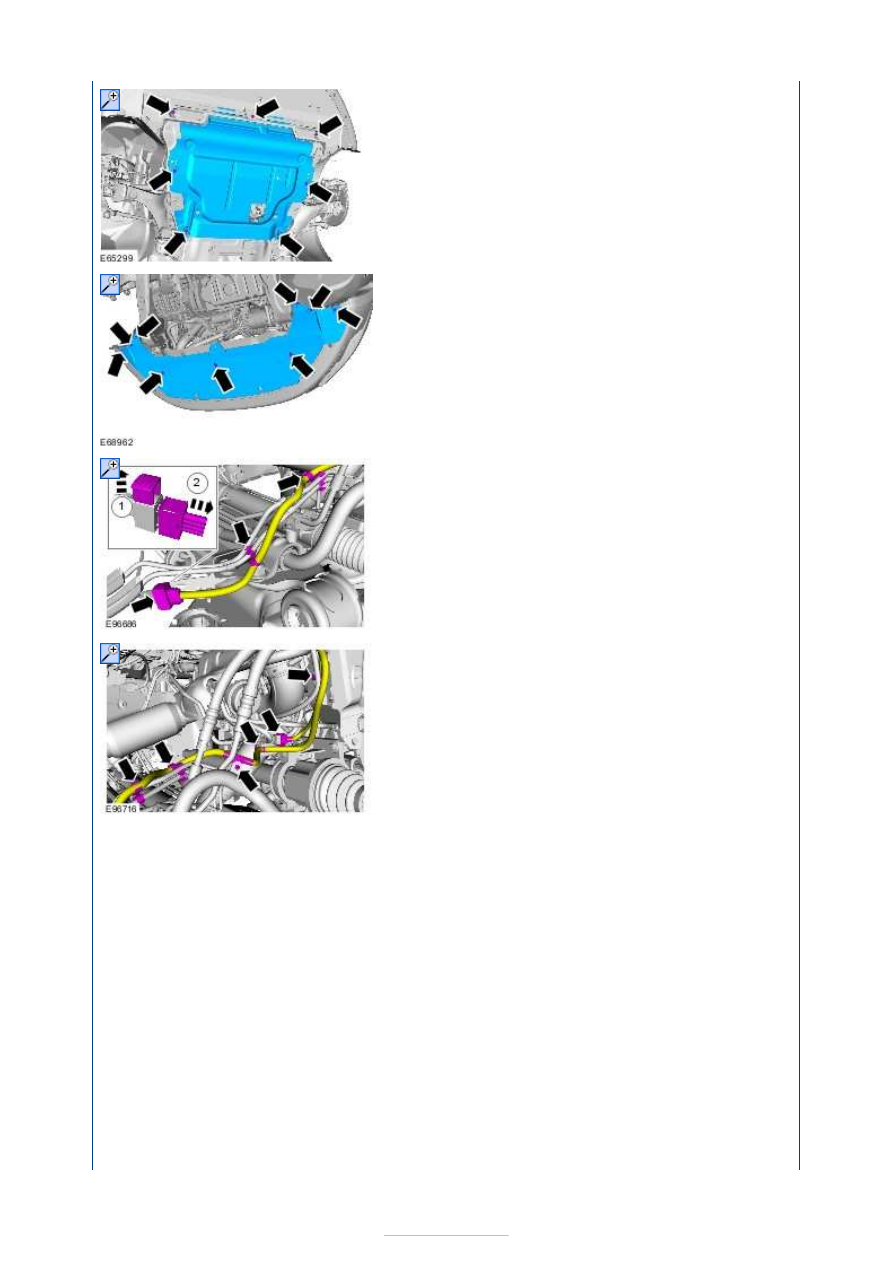

7. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

8.









9.

10.

11.

12.

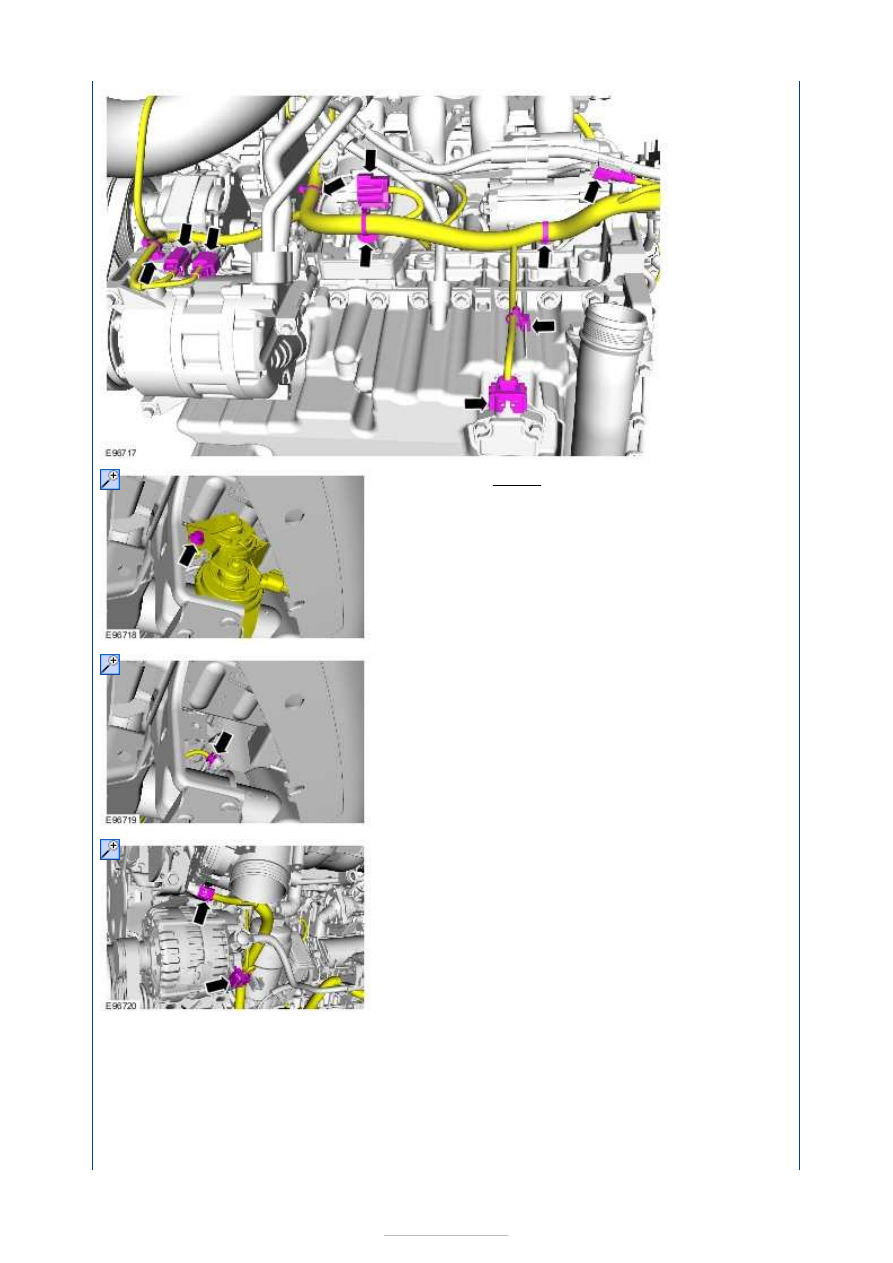

13. Torque: 15 Nm

14.

15.

16.
