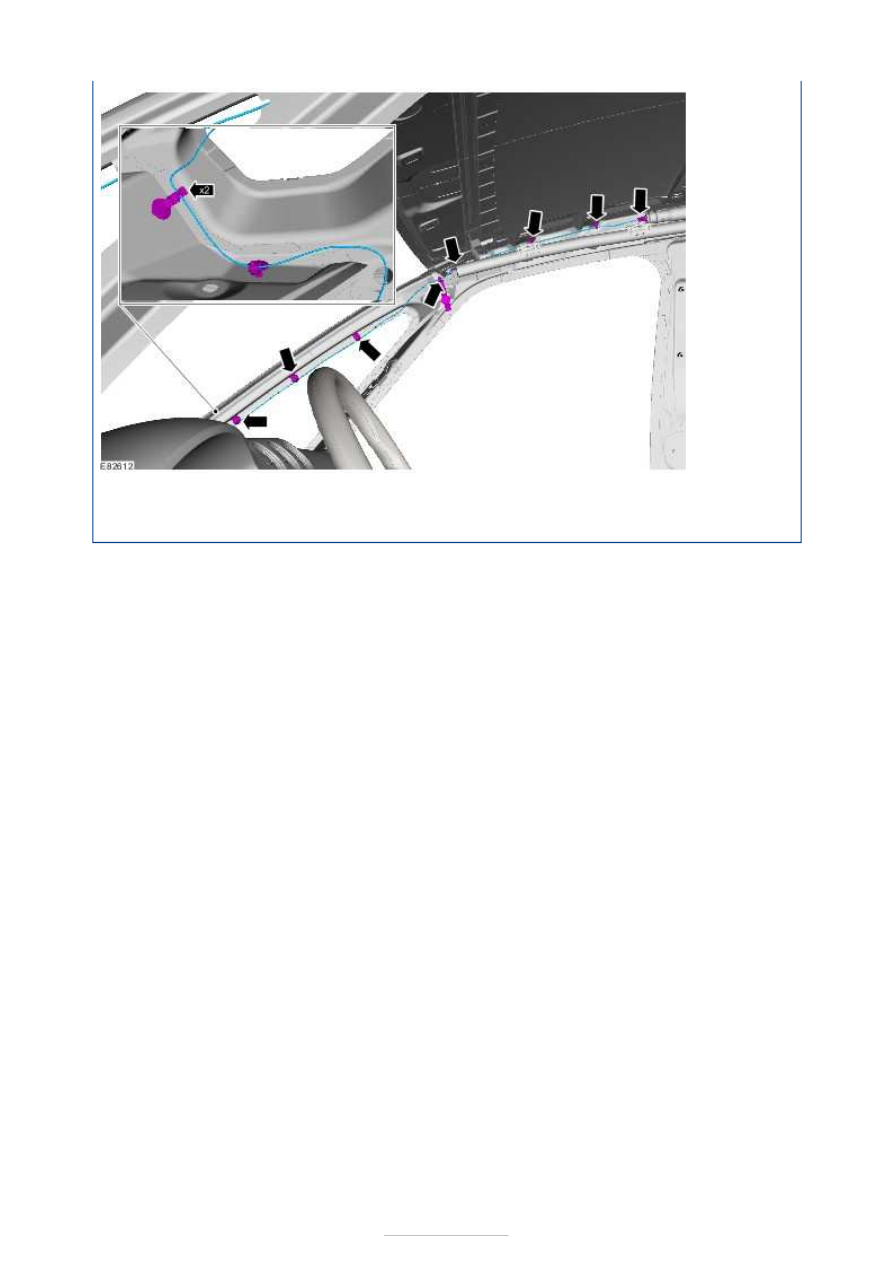

Installation

1. To install reverse the removal procedure.



Wiring Harnesses - Engine Wiring
Harness—2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



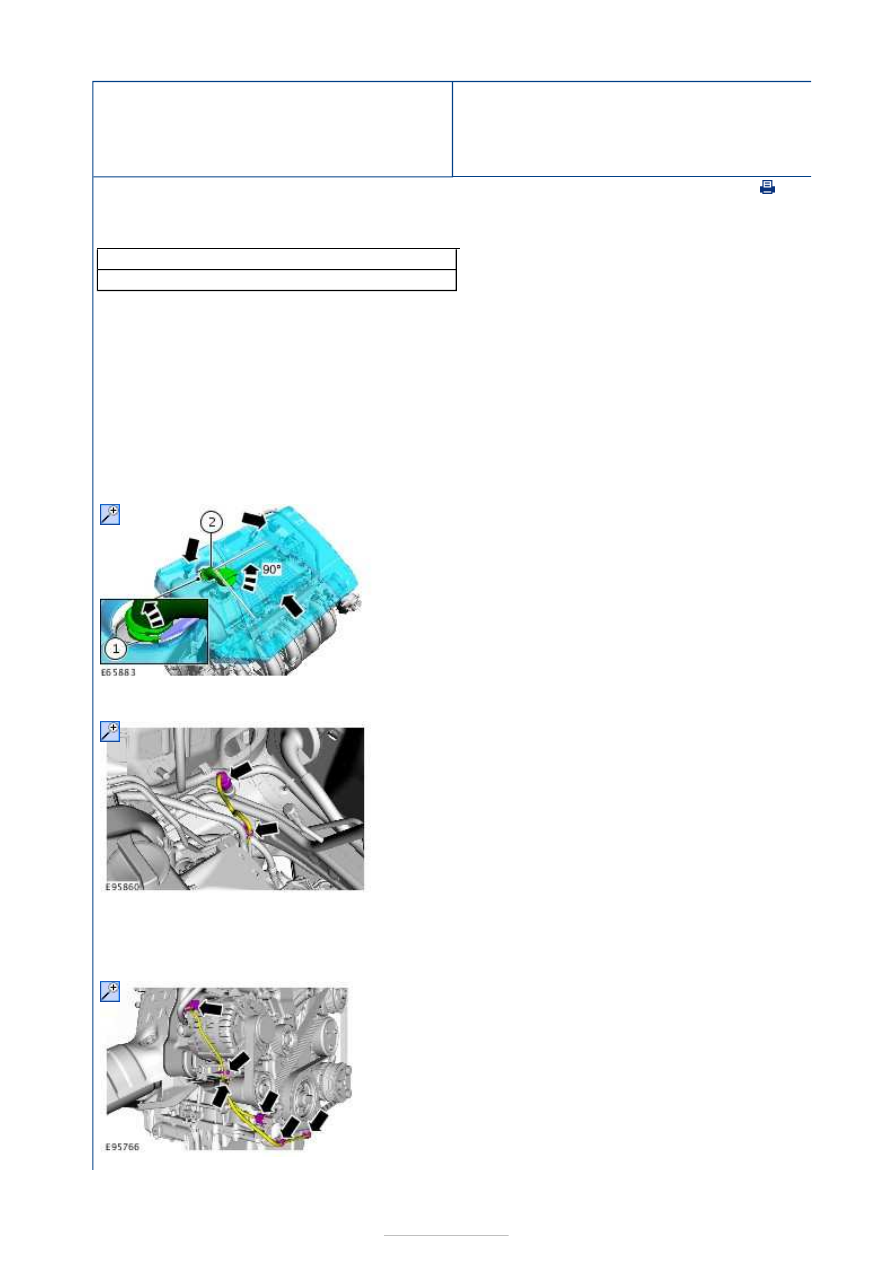

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles built up to 09/2007

All vehicles

3.5 mm drill bit
Center punch

1. Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General
Procedures).

2. Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and Installation).

3.

4.

5. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

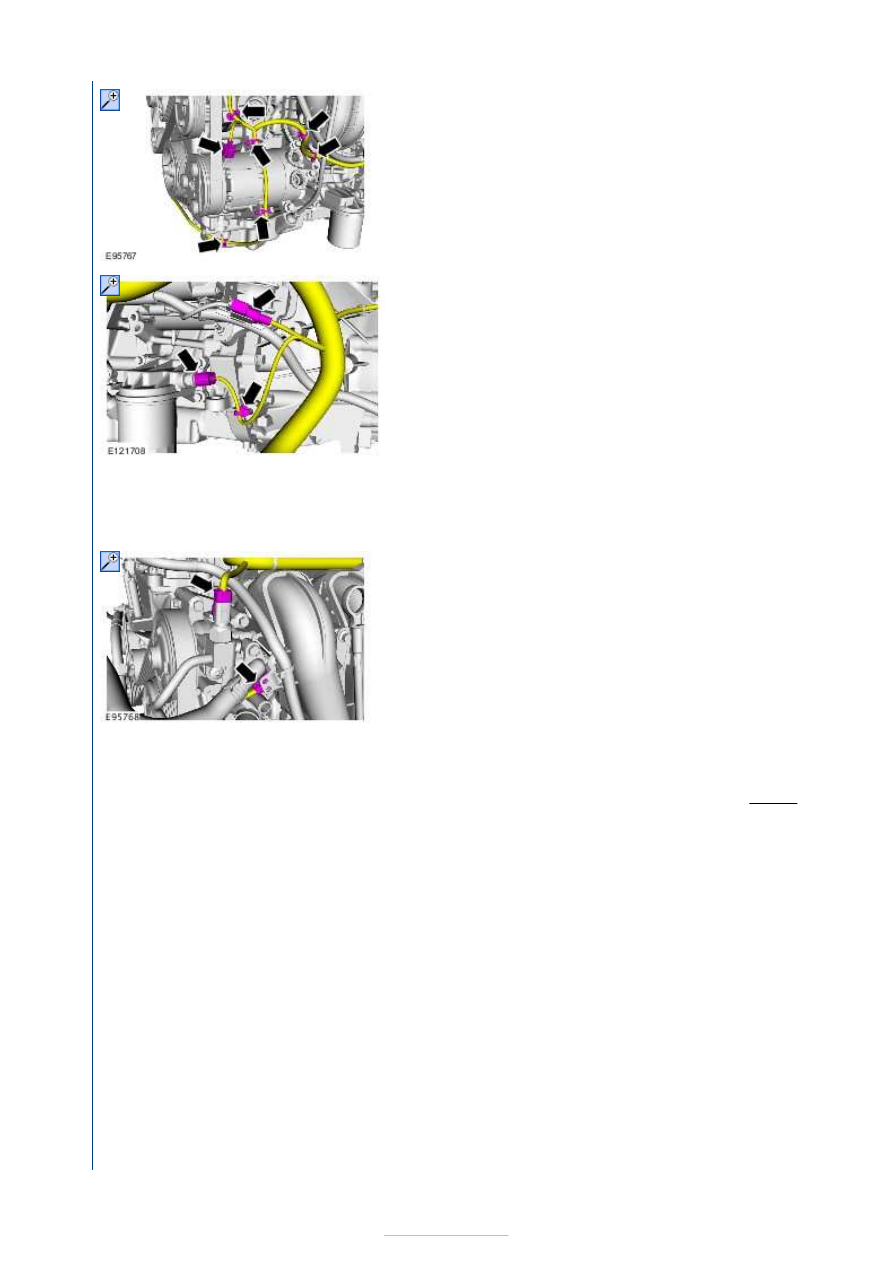

6.







Vehicles with 2.0L engine

7.

8.

9. Right-hand headlamp.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

10.

11. Torque:

10 Nm

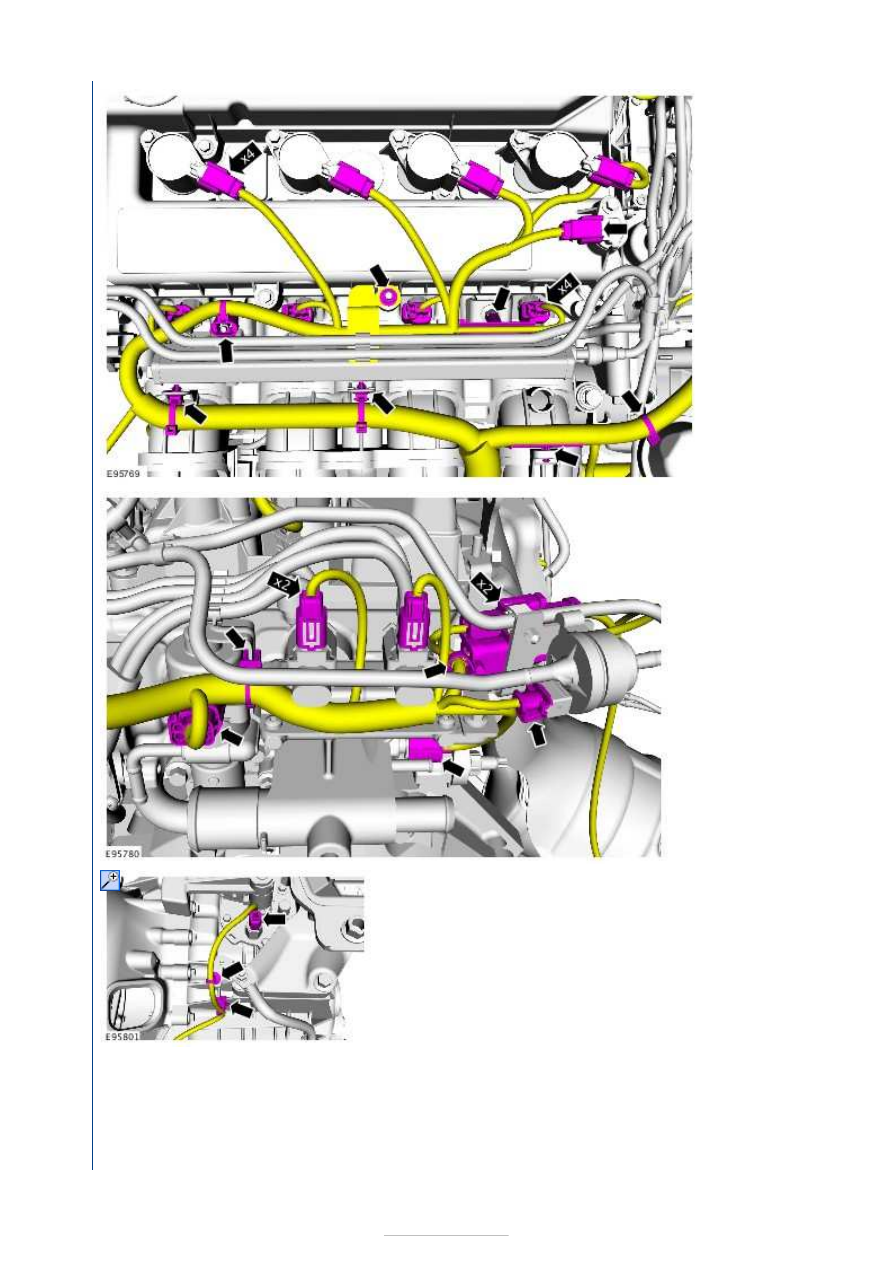

Vehicles with 2.3L engine

12.

13.

14.
