Ford Galaxy / Ford S-MAX. Manual - part 829

circuit between the PCM and the EJB with the aid
of the wiring diagrams. CHECK the operation of
the system.

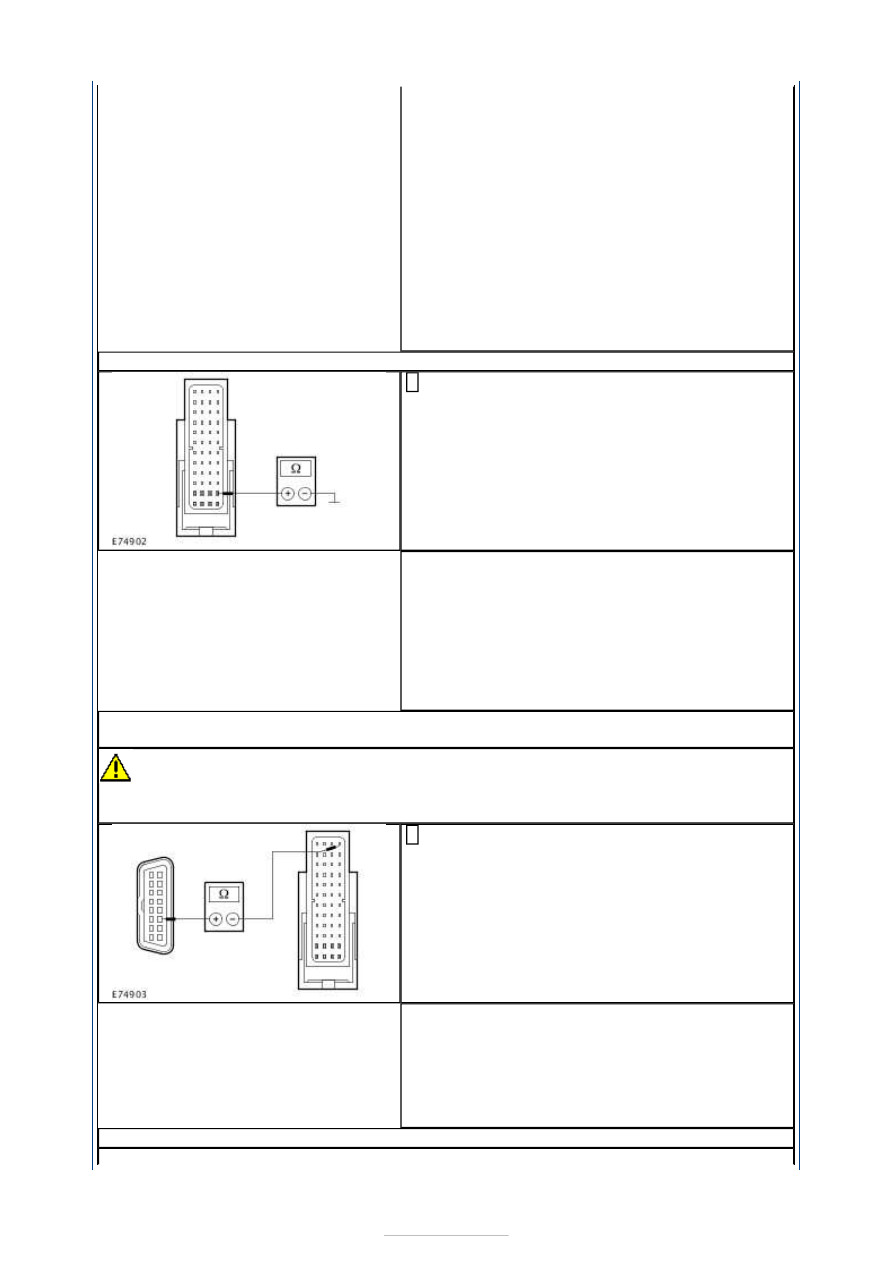

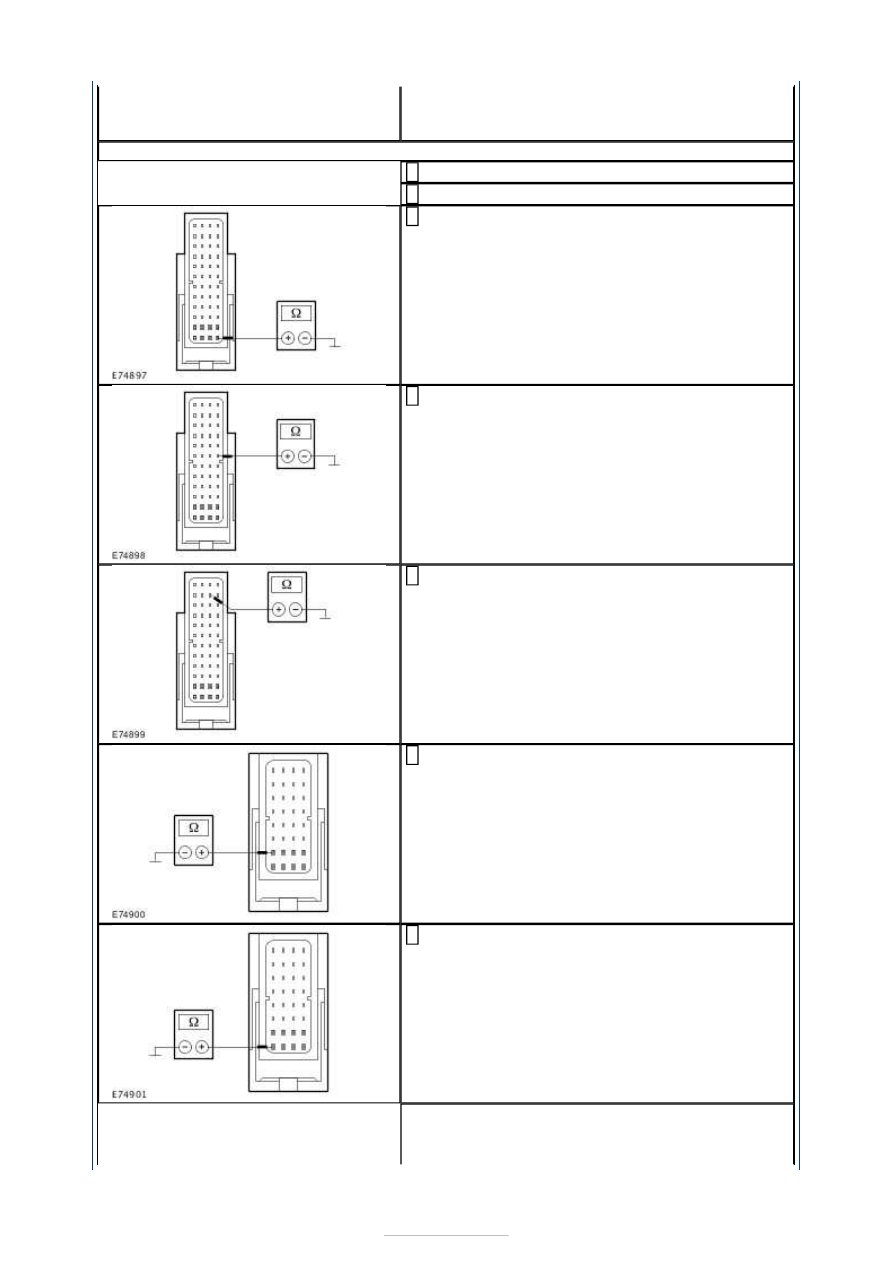

AG38: CHECK THE GROUND CONNECTION OF THE PCM

Disconnect Connector C1E104-D from the PCM.

1

Disconnect Connector C1E104-F from the PCM.

2

Measure the resistance between the PCM,
connector C1E104-E, pin M4, circuit GD120BM

(BK/GN), wiring harness side and ground.

3

Measure the resistance between the PCM,
connector C1E104-E, pin F4, circuit GD120AK

(BK/GN), wiring harness side and ground.

4

Measure the resistance between the PCM,
connector C1E104-E, pin B3, circuit GD120AJ

(BK/GN), wiring harness side and ground.

5

Measure the resistance between the PCM,
connector C1E104-D, pin G1, circuit GD120AH

(BK/GN), wiring harness side and ground.

6

Measure the resistance between the PCM,
connector C1E104-F, pin H1, circuit GD120BN

(BK/GN), wiring harness side and ground.

7

Is a resistance of less than 2 Ohms measured in all of
the cases?
Yes











GO to AG39

.

No

- If a resistance of more than 2 Ohms is
measured in one of the measurements:LOCATE
and REPAIR the break in the relevant circuit
between the PCM and soldered connection SP185
using the Wiring Diagrams. CHECK the operation
of the system.
- If a resistance of more than 2 Ohms is
measured in all of the measurements:LOCATE
and RECTIFY the open circuit in the
corresponding circuit between soldered
connection SP185 and ground connection
G1D108D with the aid of the Wiring Diagrams.
CHECK the operation of the system.

AG39: CHECK THE GROUND CONNECTION OF THE PCM

Measure the resistance between the PCM,
connector C1E104-E, pin L4, circuit GD120BL

(BK/GN), wiring harness side and ground.

1

Is a resistance of less than 2 Ohms measured in all of
the cases?
Yes

GO to AG40

.

No

LOCATE and REPAIR the open circuit between the
PCM and ground connection G1D108B using the
Wiring Diagrams. CHECK the operation of the
system.

AG40: CHECK FOR OPEN CIRCUIT BETWEEN THE PCM AND THE DATA LINK
CONNECTOR (DLC)

CAUTION: The following measurement must only be performed using the Ford

approved diagnostic tool digital multimeter. Failure to observe this instruction can lead to
damage.

Measure the resistance between the PCM,
connector C1E104-E, pin A4, circuit VDB04AH

(WH/BU), wiring harness side and the DLC,
connector C3DB04, pin 6, circuit VDB04L
(WH/BU), wiring harness side.

1

Is a resistance of less than 2 Ohms registered?
Yes

GO to AG41

.

No

LOCATE and REPAIR the open circuit between the
PCM and the DLC using the Wiring Diagrams.
CHECK the operation of the system.

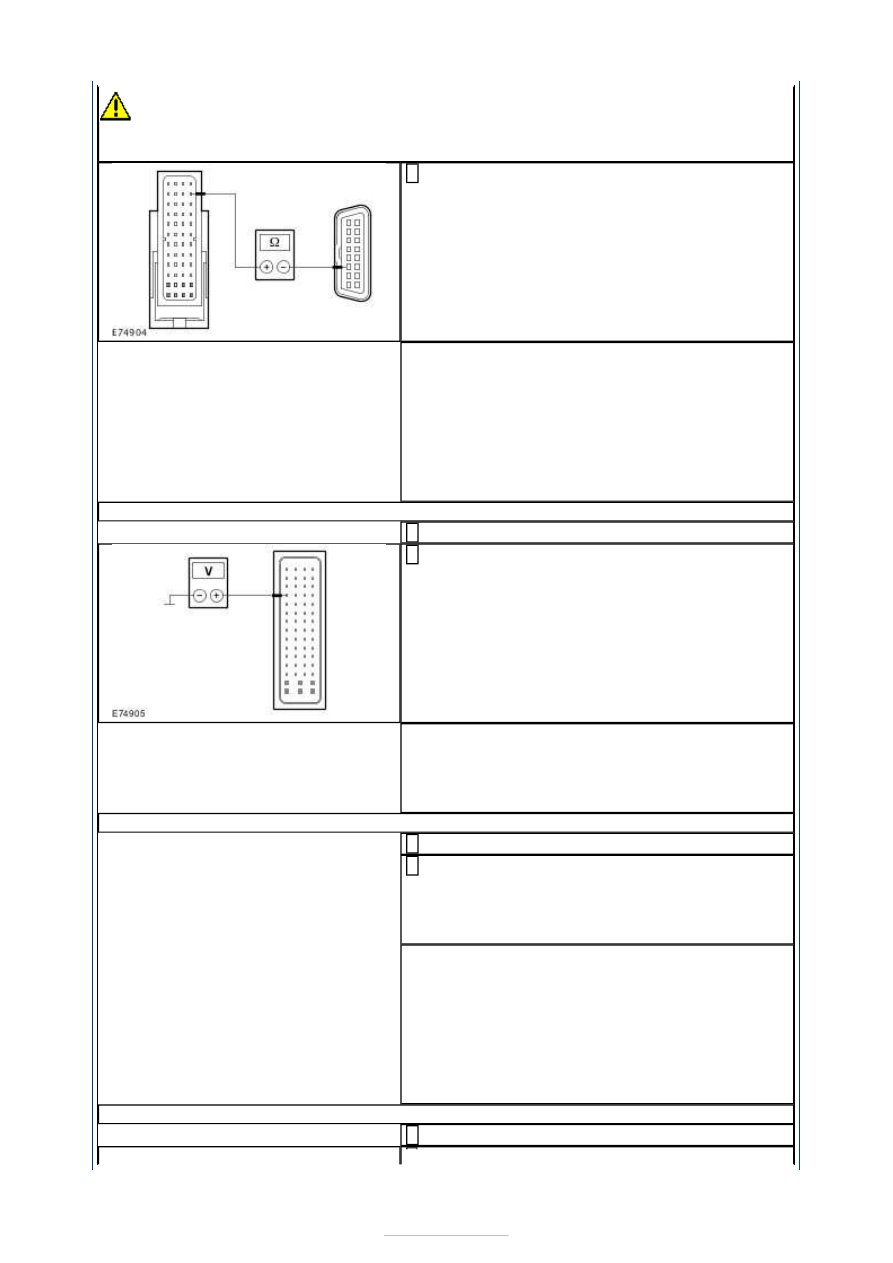

AG41: CHECK THE CIRCUIT BETWEEN THE PCM AND THE DLC FOR OPEN CIRCUIT





CAUTION: The following measurement must only be performed using the Ford

approved diagnostic tool digital multimeter. Failure to observe this instruction can lead to
damage.

Measure the resistance between the PCM,
connector C1E104-E, pin B4, circuit VDB05AL

(WH), wiring harness side and the DLC,
connector C3DB04, pin 14, circuit VDB05Z (WH),
wiring harness side.

1

Is a resistance of less than 2 Ohms registered?
Yes

CHECK the PCM and RENEW if necessary. CHECK
the operation of the system.

No

LOCATE and REPAIR the open in the respective
circuit between the PCM and DLC by using the
wiring diagrams. CHECK the operation of the
system.

AG42: CHECK THE VOLTAGE AT THE PCM

Disconnect Connector C1E108-B from the PCM.

1

Measure the voltage between the PCM, connector
C1E108-B, pin 16, circuit SBB10A (YE/RD),

wiring harness side and ground.

2

Does the meter display battery voltage?
Yes

GO to AG46

.

No

GO to AG43

.

AG43: CHECK FOR OPEN CIRCUIT BETWEEN THE PCM AND THE EJB

Disconnect Connector C4BR03-A from the EJB.

1

Measure the resistance between the PCM,
connector C1E108-B, pin 16, circuit SBB10A

(YE/RD), wiring harness side and the EJB,
connector C1BB03-A, pin 26, circuit SBB10A
(YE/RD), wiring harness side.

2

Is a resistance of less than 2 Ohms registered?
Yes

CHECK and if necessary RENEW the EJB. CHECK
the operation of the system.

No

LOCATE and RECTIFY the break in circuit SBB10A
(YE/RD) between the PCM and the EJB with the
aid of the Wiring Diagrams. CHECK the operation
of the system.

AG44: CHECK THE VOLTAGE AT THE PCM

Ignition switch in position II.

1





Measure the voltage between the PCM, connector
C1E108-B, pin 15, circuit CBB42A (GN), wiring

harness side and ground.

2

Does the meter display battery voltage?
Yes

GO to AG46

.

No

GO to AG45

.

AG45: CHECK FOR OPEN CIRCUIT BETWEEN THE PCM AND THE EJB

Ignition switch in position 0.

1

Disconnect Connector C1BB01-A from the EJB.

2

Measure the resistance between the PCM,
connector C1E108-B, pin 15, circuit CBB42A

(GN), wiring harness side and the EJB, connector
C1BB01-A, pin 99, circuit CBB42B (GN), wiring
harness side.

3

Is a resistance of less than 2 Ohms registered?
Yes

CHECK and if necessary RENEW the EJB. CHECK
the operation of the system.

No

LOCATE and REPAIR the break in the circuit
between the PCM and the EJB with the aid of the
Wiring Diagrams. CHECK the operation of the
system.

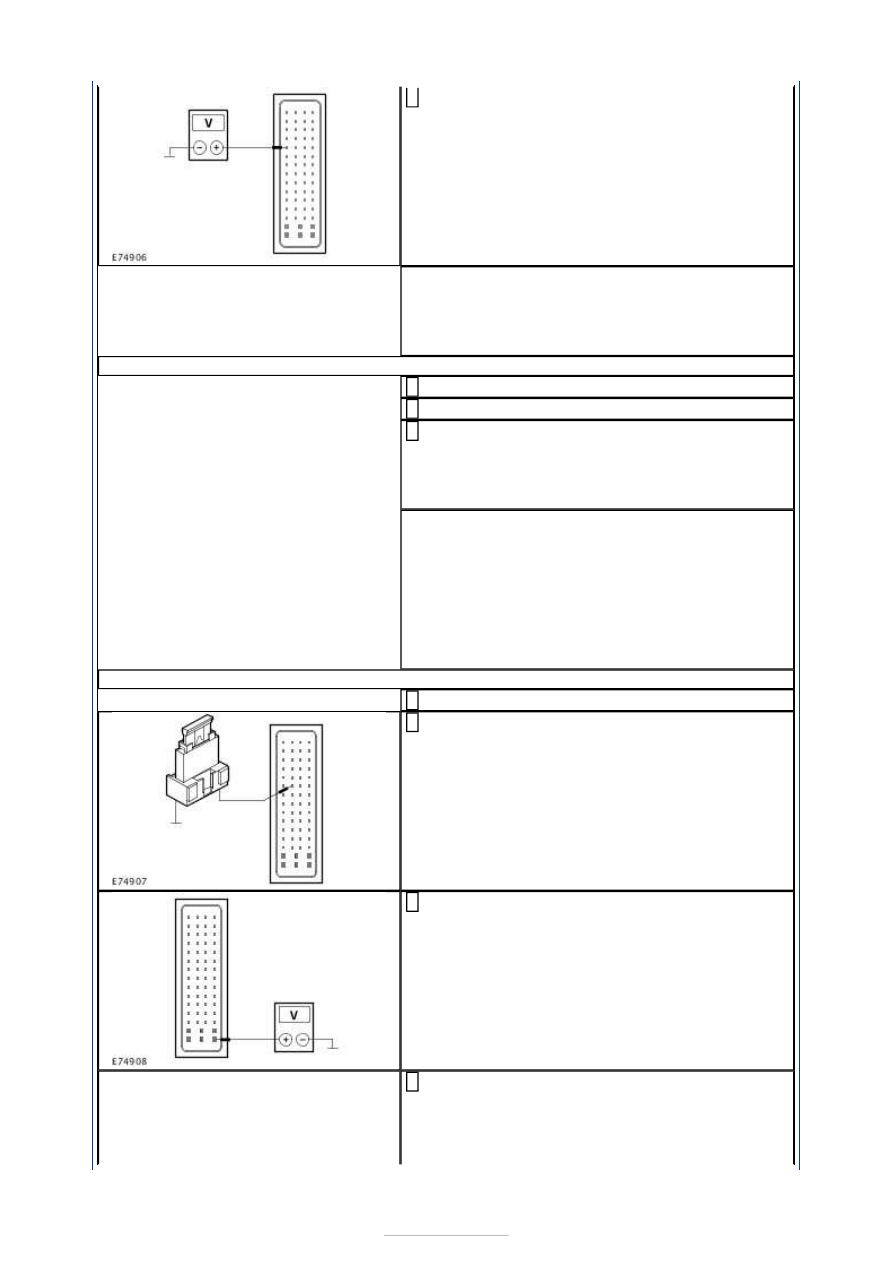

AG46: CHECK THE VOLTAGE AT THE PCM

Ignition switch in position 0.

1

Use a fused test lead (1 A) at the PCM to bridge
connector C1E108-B, pin 27, circuit CE302A

(YE/BU), wiring harness side and ground.

2

Measure the voltage between the PCM, connector
C1E108-B, pin 5, circuit CBB08A (GY/YE), wiring

harness side and ground.

3

Measure the voltage between the PCM, connector
C1E108-B, pin 3, circuit CBB08B (GY/YE), wiring

harness side and ground.

4
