Ford Galaxy / Ford S-MAX. Manual - part 747

18.

19. Recline the front seats backrests.

20. Recline the rear seats backrests.

21. Support

the
headliner.

22.







Left-hand drive vehicles

Right-hand drive vehicles

23.

NOTE: Note
the position
of each
component
before
removal.

24.

NOTE: Note
the position
of each
component
before
removal.





Installation

1.

NOTE: Make sure that these components are
installed to the noted removal position.

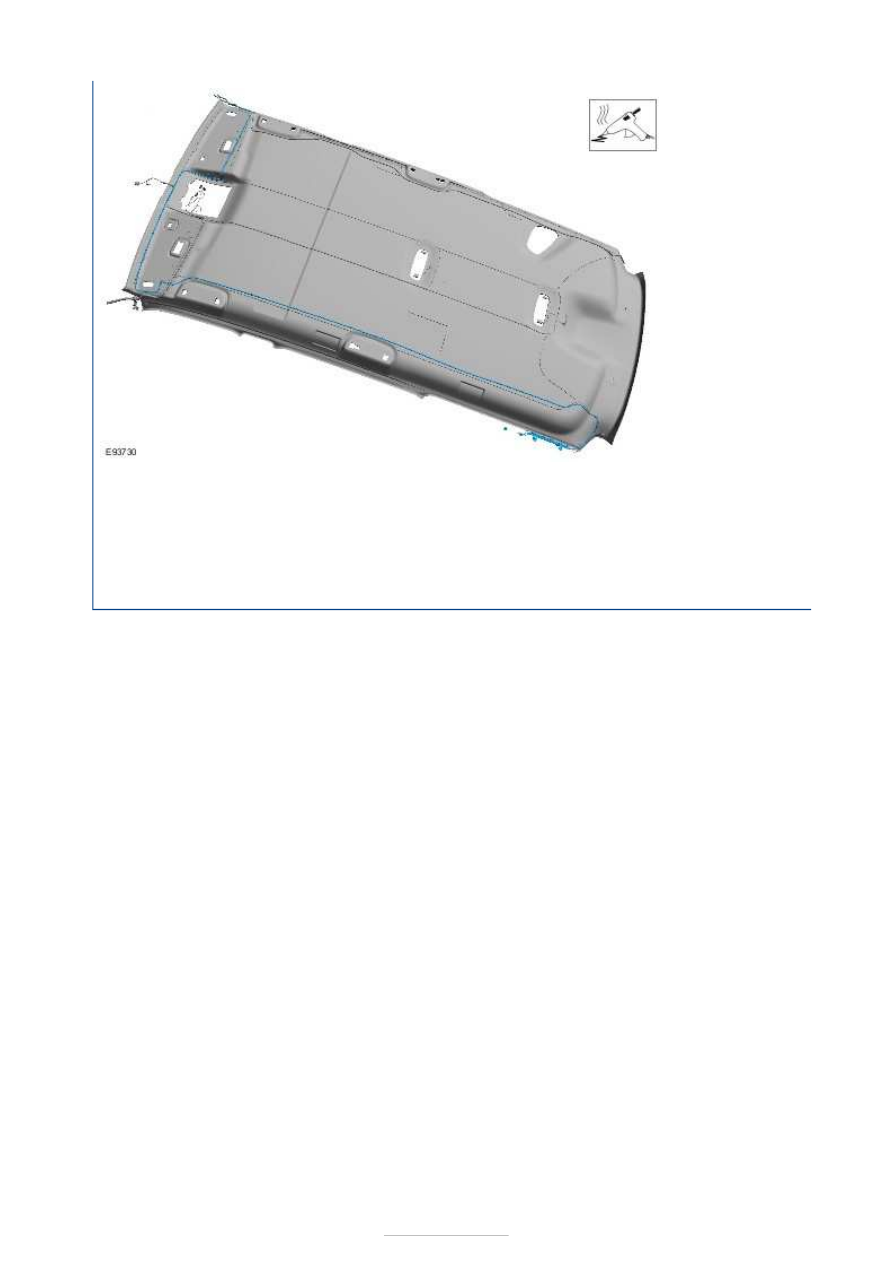

Using a suitable adhesive, bond the antenna cable to
the headliner.

2. To install, reverse the removal procedure.



Information and Entertainment System -
Audio Unit Antenna to Connector Cable—
Vehicles With: Glass Roof Panel, VIN Plate
Body Style Code: M

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Flat-bladed screwdriver

1. Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim

and Ornamentation, Removal and Installation).

2.

3.

4.

5. Refer to:

B-Pillar Trim Panel

 (501-05 Interior Trim

and Ornamentation, Removal and Installation).

6. Refer to:

C-Pillar Trim Panel - VIN Plate Body Style

Code: M

 (501-05 Interior Trim and Ornamentation,

Removal and Installation).

7. Torque: 35 Nm
