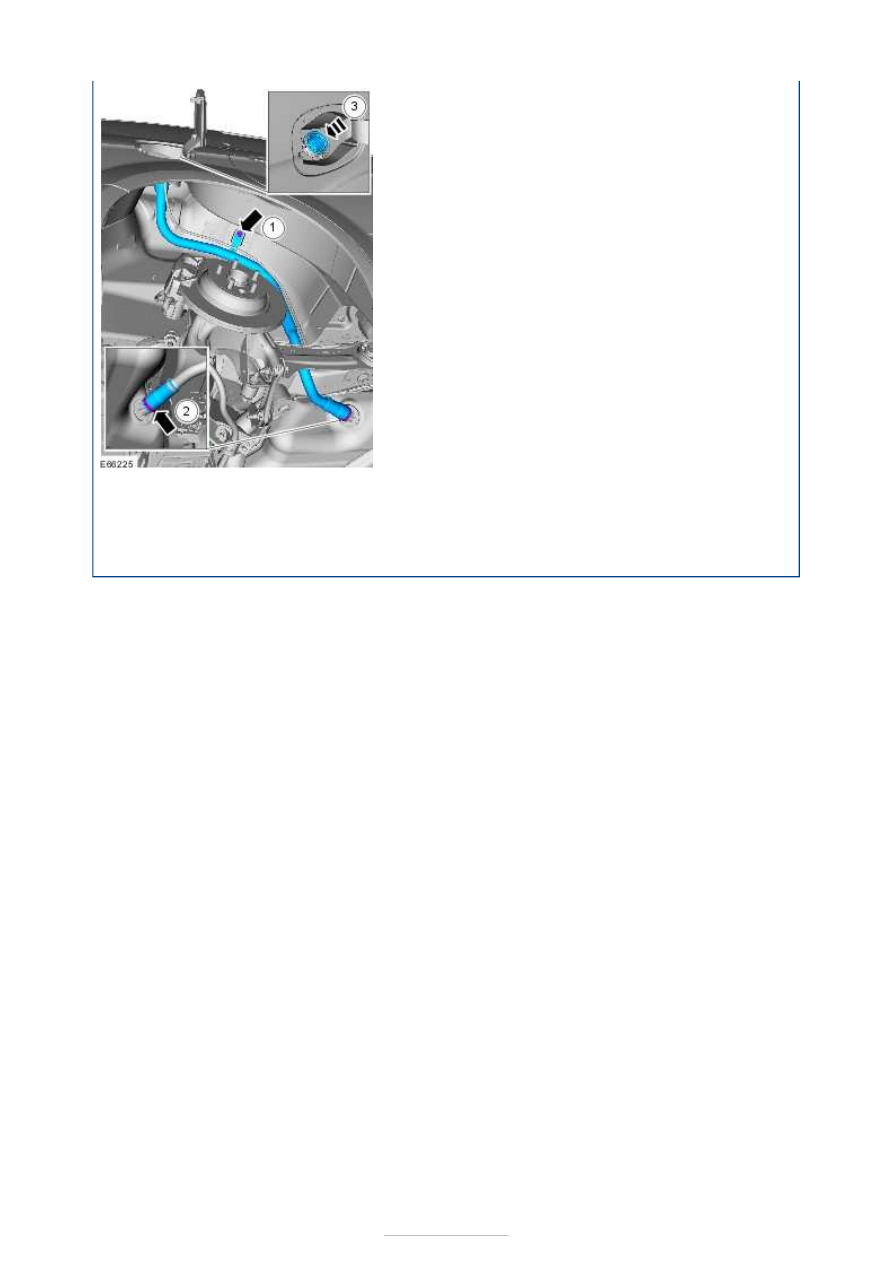

Installation

NOTE: Make sure that a new clamp is installed.
NOTE: Make sure that the clamp is installed to the same orientation as when removed.

1. To install, reverse the removal procedure.



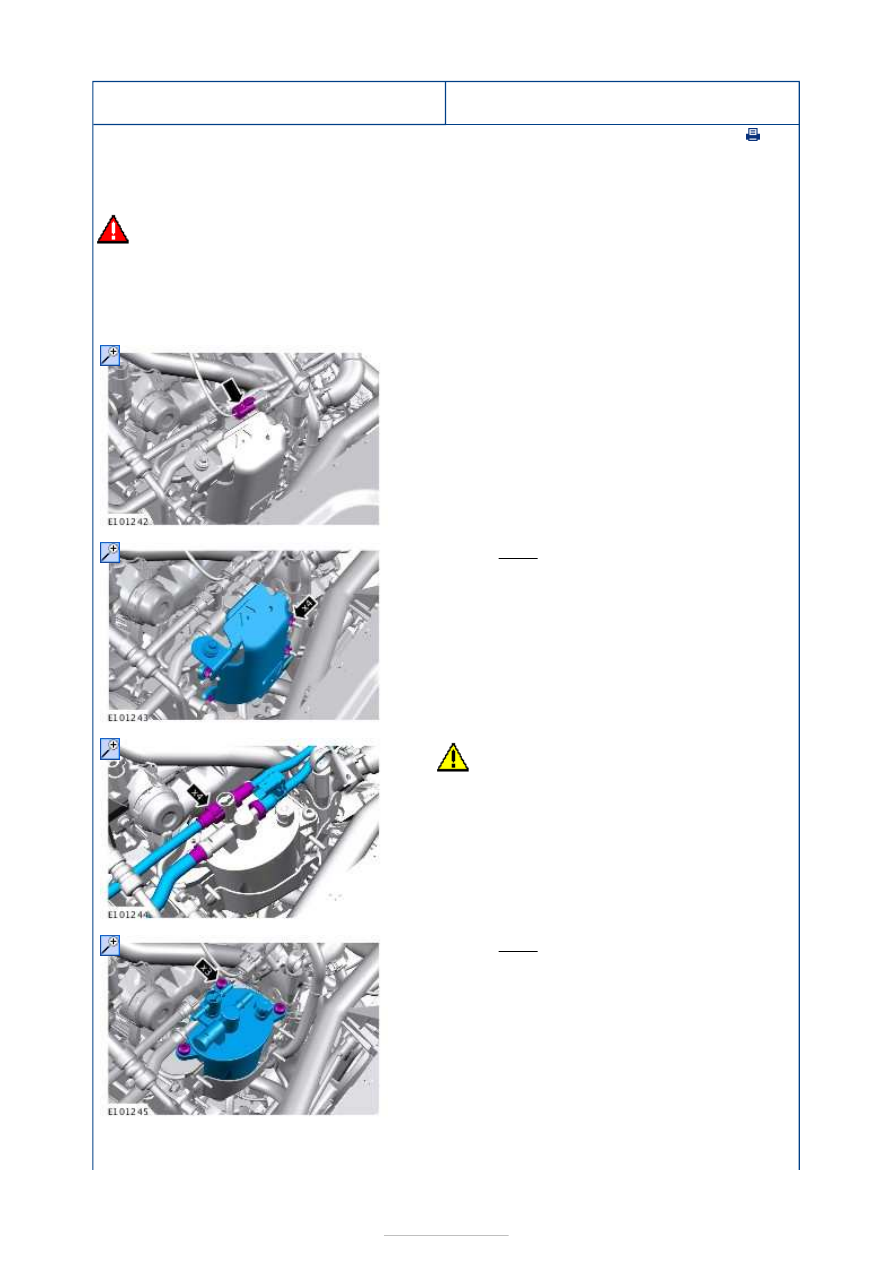

Fuel Tank and Lines - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Fuel Filter

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

WARNING: Refer to:

Diesel Fuel System Health and Safety Precautions

 (100-00

General Information, Description and Operation).

1. Refer to:

Fuel Injection Component Cleaning



(303-04F Fuel Charging and Controls - 2.2L
Duratorq-TDCi (129kW/175PS) - DW, General
Procedures).

2.

3. Torque: 9 Nm

4.

CAUTION: Make sure that all openings

are sealed. Use new blanking caps.

Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

5. Torque: 9 Nm

6.

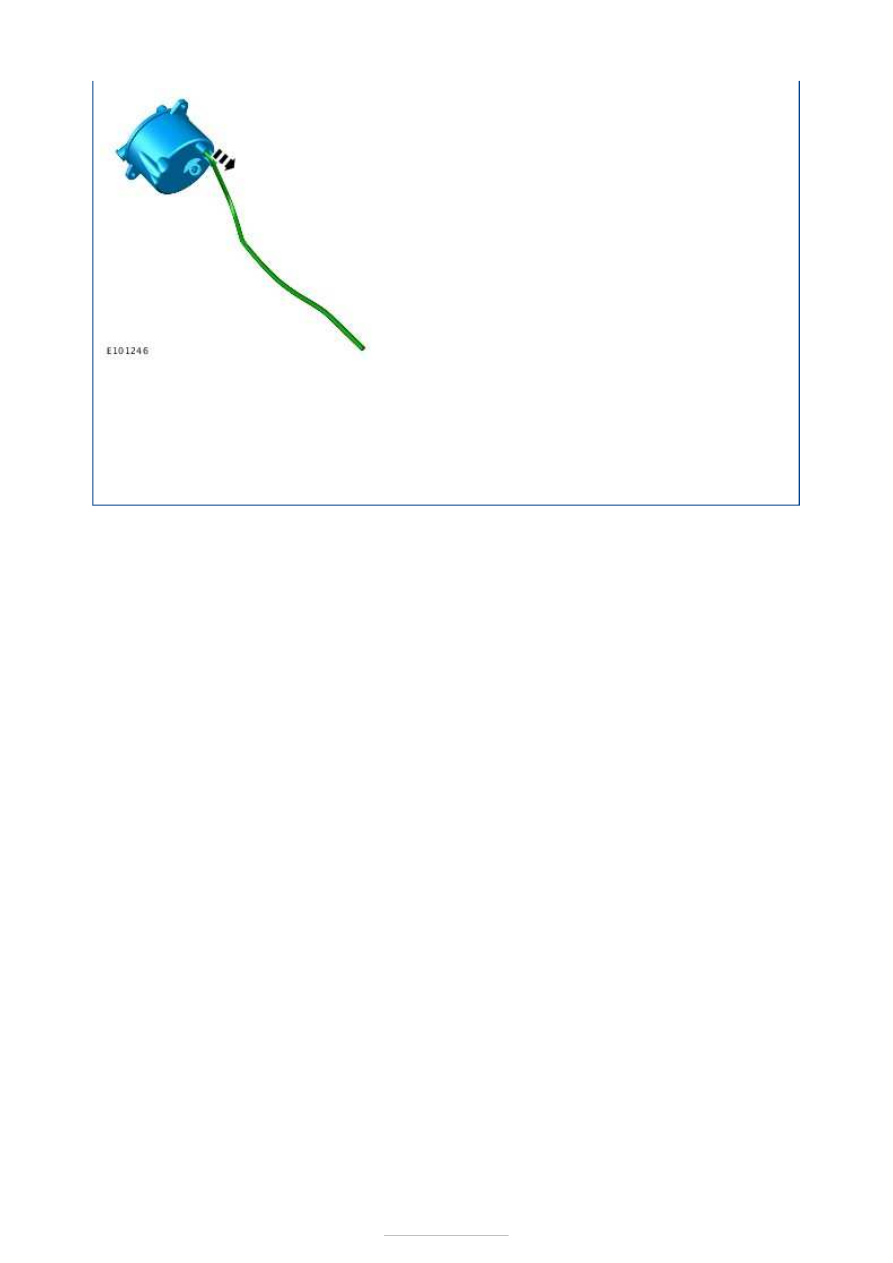

NOTE: This step is only necessary when









Installation

installing a new component.

1. To install, reverse the removal procedure.

Refer to:

Fuel System Bleeding - 2.2L Duratorq-

TDCi (DW) Diesel

 (310-00 Fuel System - General

Information, General Procedures).



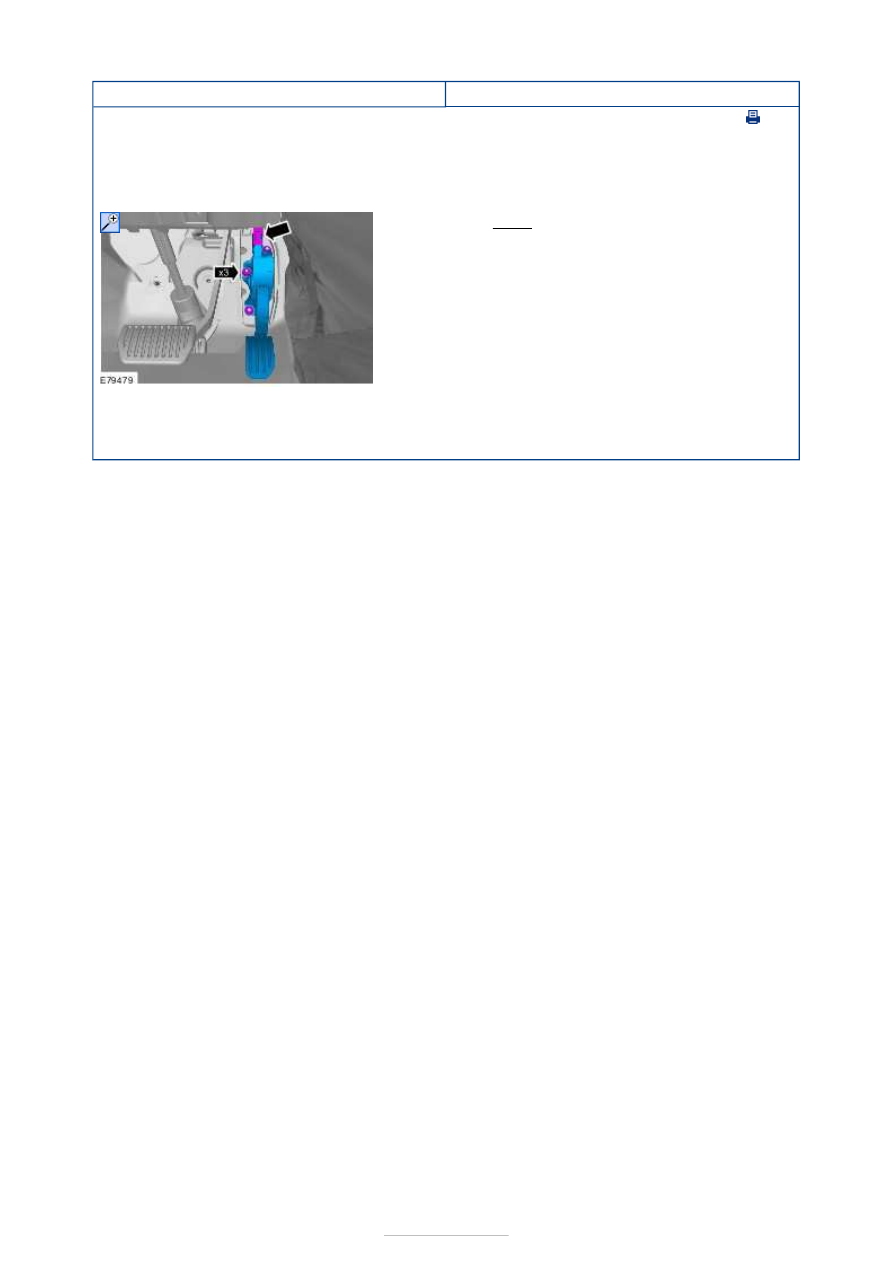

Acceleration Control - Accelerator Pedal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Torque: 9 Nm

1. To install, reverse the removal procedure
