Ford Galaxy / Ford S-MAX. Manual - part 616

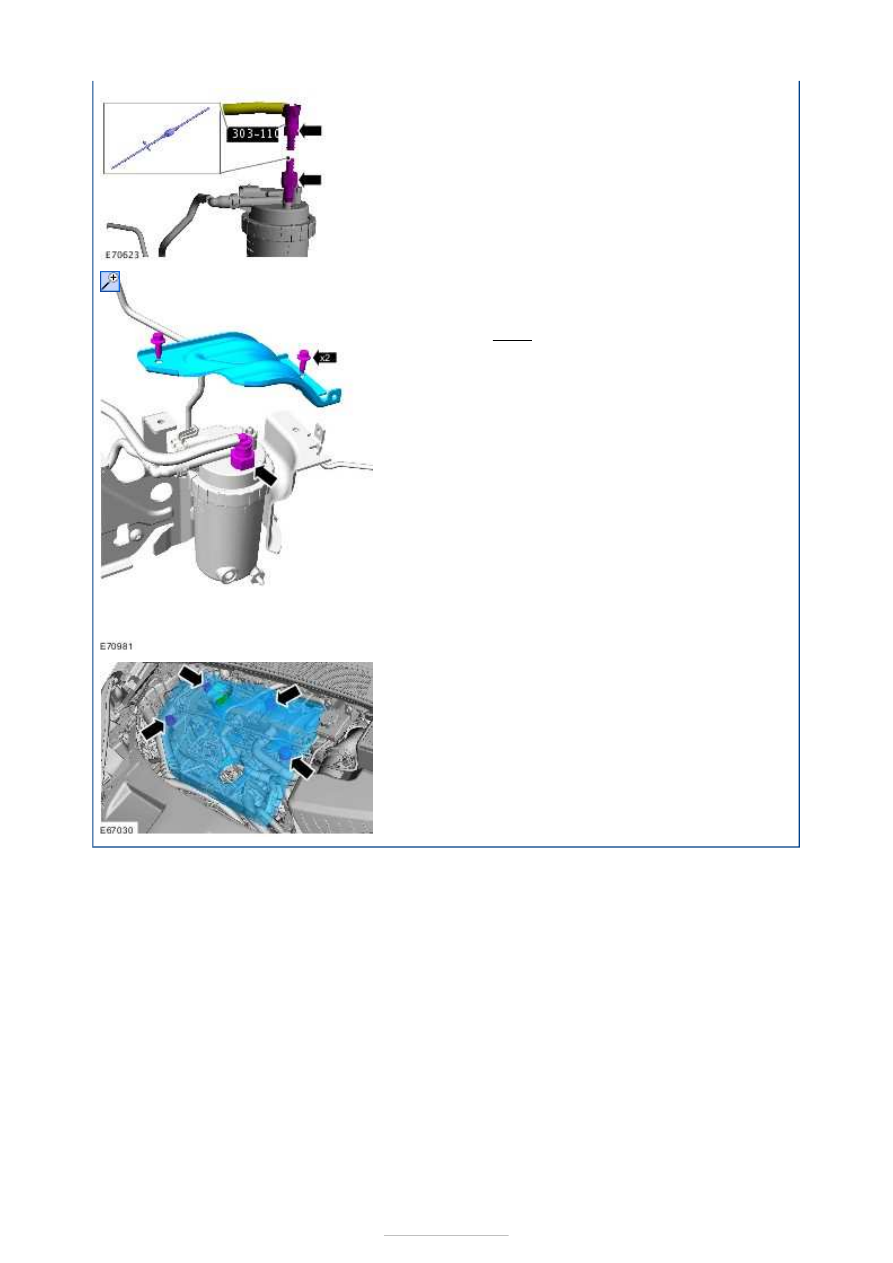

13. Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).
Torque:

9 Nm

14.







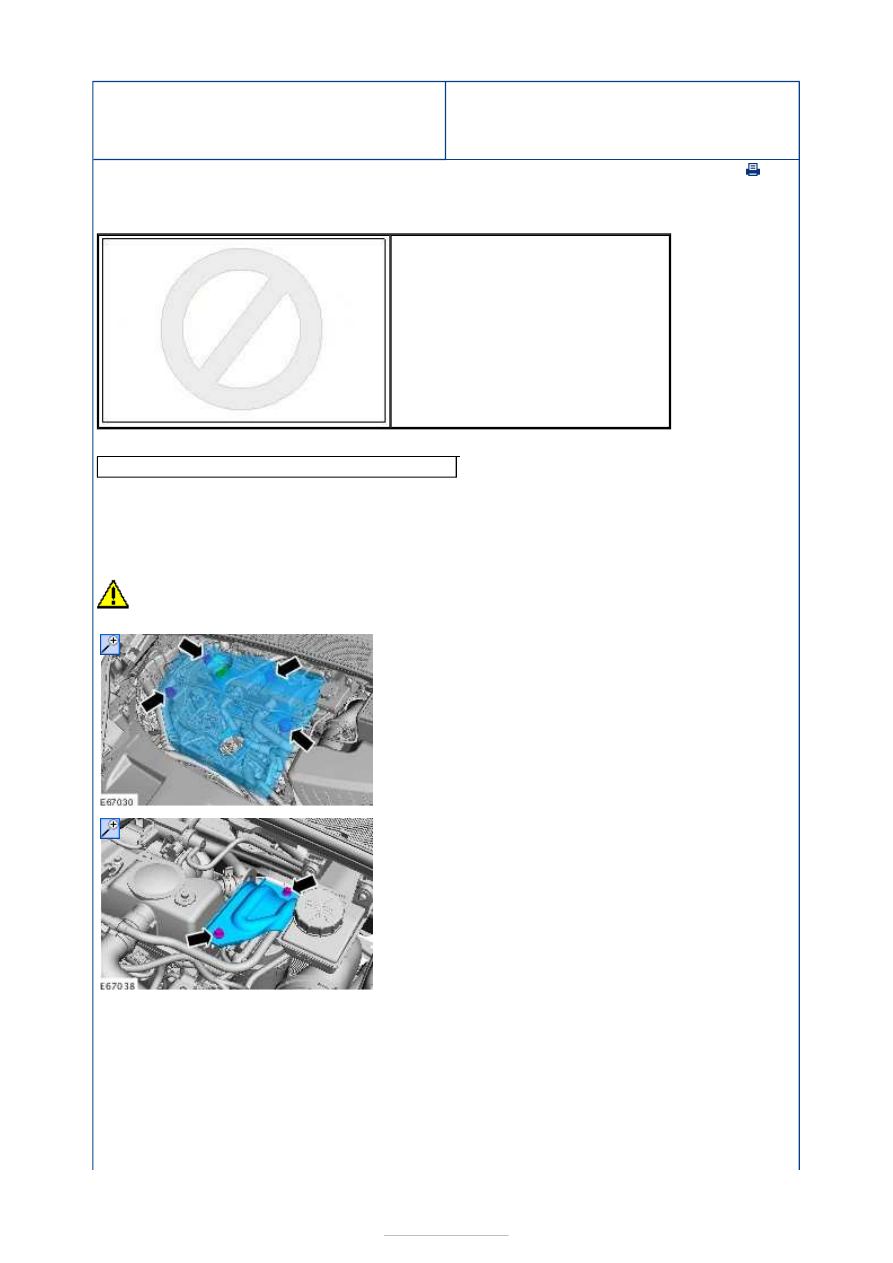

Fuel Tank and Lines - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Fuel Filter
Element

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

CAUTION: Make sure that the ignition key is removed.

NOTE: Removal steps in this procedure may contain installation details.

310-110A
Hand Pressure Pump with Adapter Kit

Fluid container

1. Refer to:

Diesel Fuel System Health and Safety

Precautions

 (100-00 General Information,

Description and Operation).

2.

3.

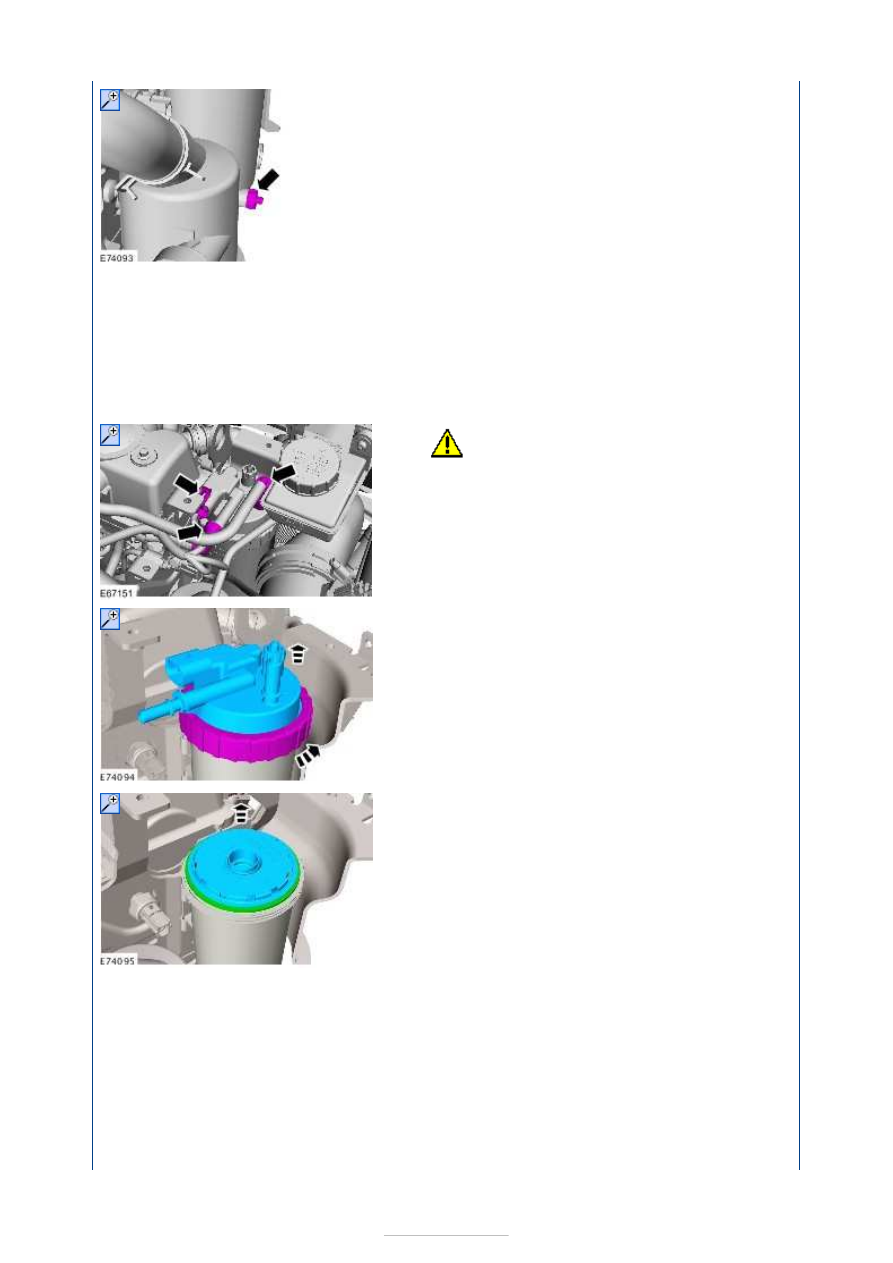

4. Drain the fuel filter.

General Equipment:

Fluid container









Installation

5. Clean the fuel filter, fuel supply lines and

surrounding areas.

Refer to:

Fuel Injection Component Cleaning



(303-04D Fuel Charging and Controls - 1.8L
Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, General
Procedures).

6.

CAUTION: Make sure that all openings

are sealed. Use new blanking caps.

Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

7.

8.

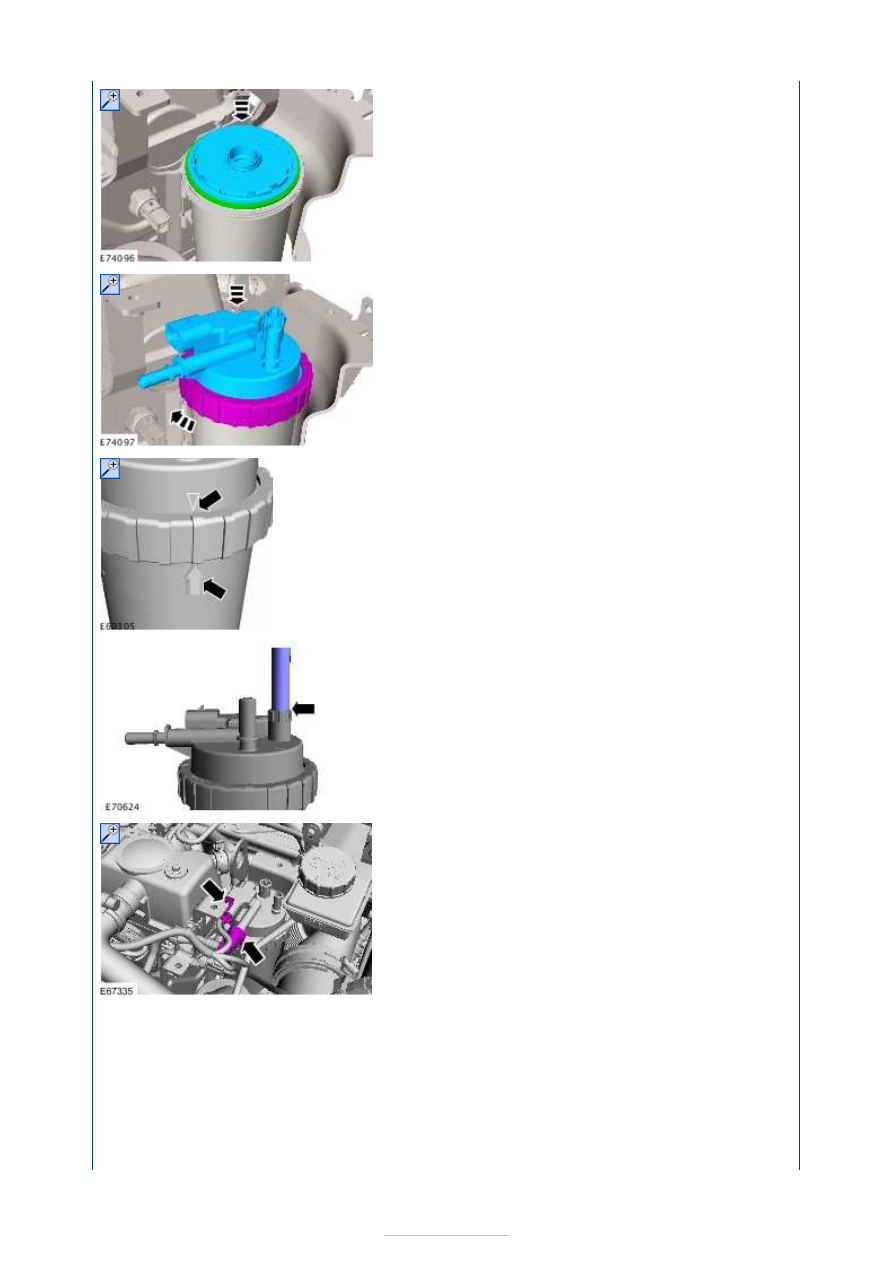

1.









2.

3.

NOTE: Make sure that the installation marks
are aligned.

4. Using a suitable length of fuel resistant tube.

General Equipment:

Fluid container



5. Discard the blanking caps.

Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

6. Special Tool(s):

310-110A
