Ford Galaxy / Ford S-MAX. Manual - part 610

Installation

NOTE: Make sure that a new clamp is installed.
NOTE: Make sure that the clamp is installed to the same orientation as when removed.

7.

NOTE: Note the orientation of the clamp to
aid installation.

1. Torque: 10 Nm
2. Discard the fuel tank filler pipe clamp.

1. To install, reverse the removal procedure.



Fuel Tank and Lines - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4/2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4/2.5L
Duratec (162kW/220PS) - VI5 - Fuel
Filter

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1.

NOTE: The fuel filter is an integral part of the
fuel pump and sender unit.

Remove the fuel pump and sender unit.

Refer to:

Fuel Pump and Sender Unit

 (310-01A

Fuel Tank and Lines - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4/2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4/2.5L Duratec
(162kW/220PS) - VI5, Removal and Installation).

1. To install, reverse the removal procedure.

Fuel Tank and Lines - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4/2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4/2.5L
Duratec (162kW/220PS) - VI5 - Fuel
Pump and Sender Unit

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

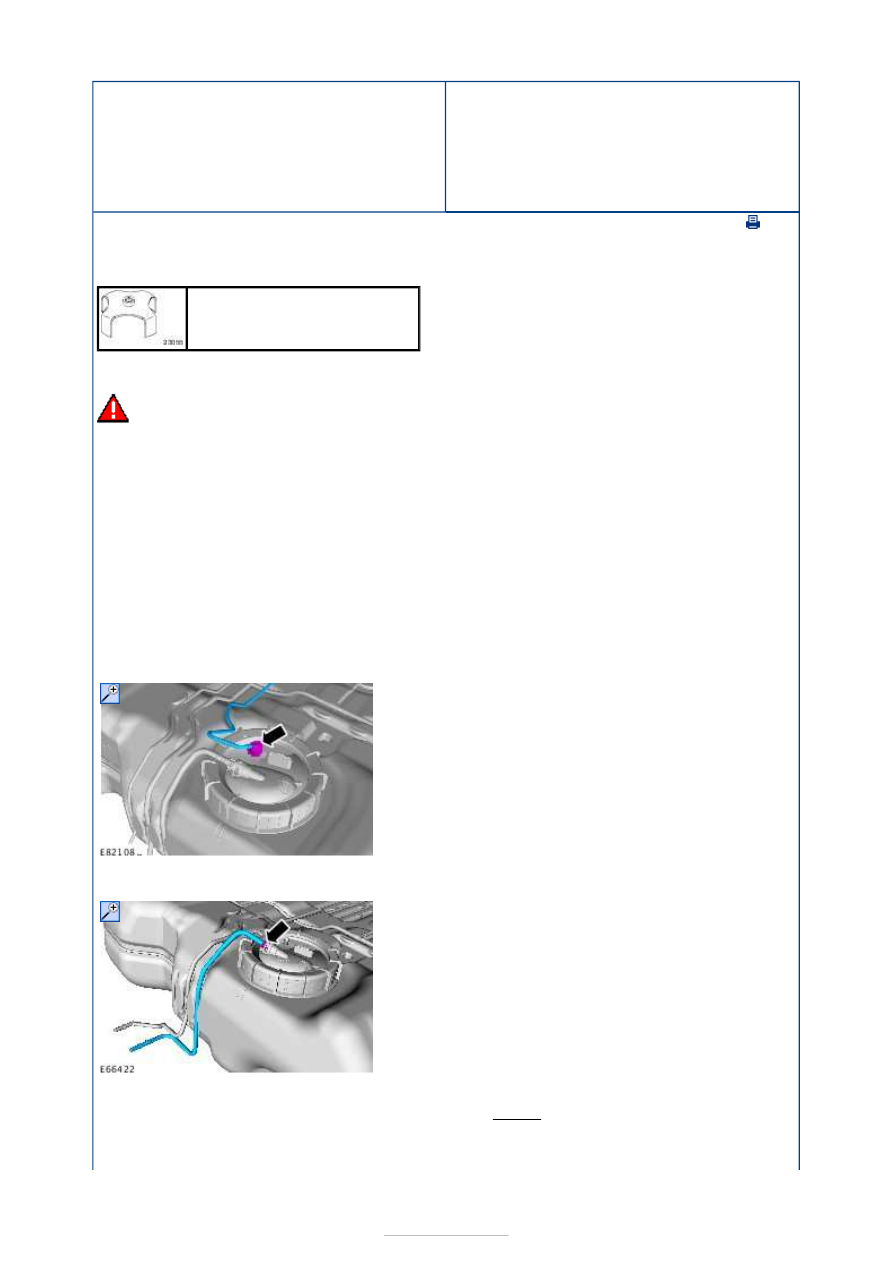

Special Tool(s)

Removal

WARNING: Refer to:

Petrol and Petrol-Ethanol Fuel Systems Health and Safety

Precautions

 (100-00 General Information, Description and Operation).

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

Vehicles with fuel fired booster heater

All vehicles

310-069
Wrench, Fuel Tank Sender Unit

1. Remove the fuel tank.

Refer to:

Fuel Tank

 (310-01A Fuel Tank and

Lines - 2.0L EcoBoost SCTi (149kW/203PS) -
MI4/2.0L Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4/2.5L Duratec
(162kW/220PS) - VI5, Removal and Installation).

2. Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

3. Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

4. Special Tool(s):

310-069



Torque:

85 Nm







Installation

All vehicles

Vehicles with fuel fired booster heater

All vehicles

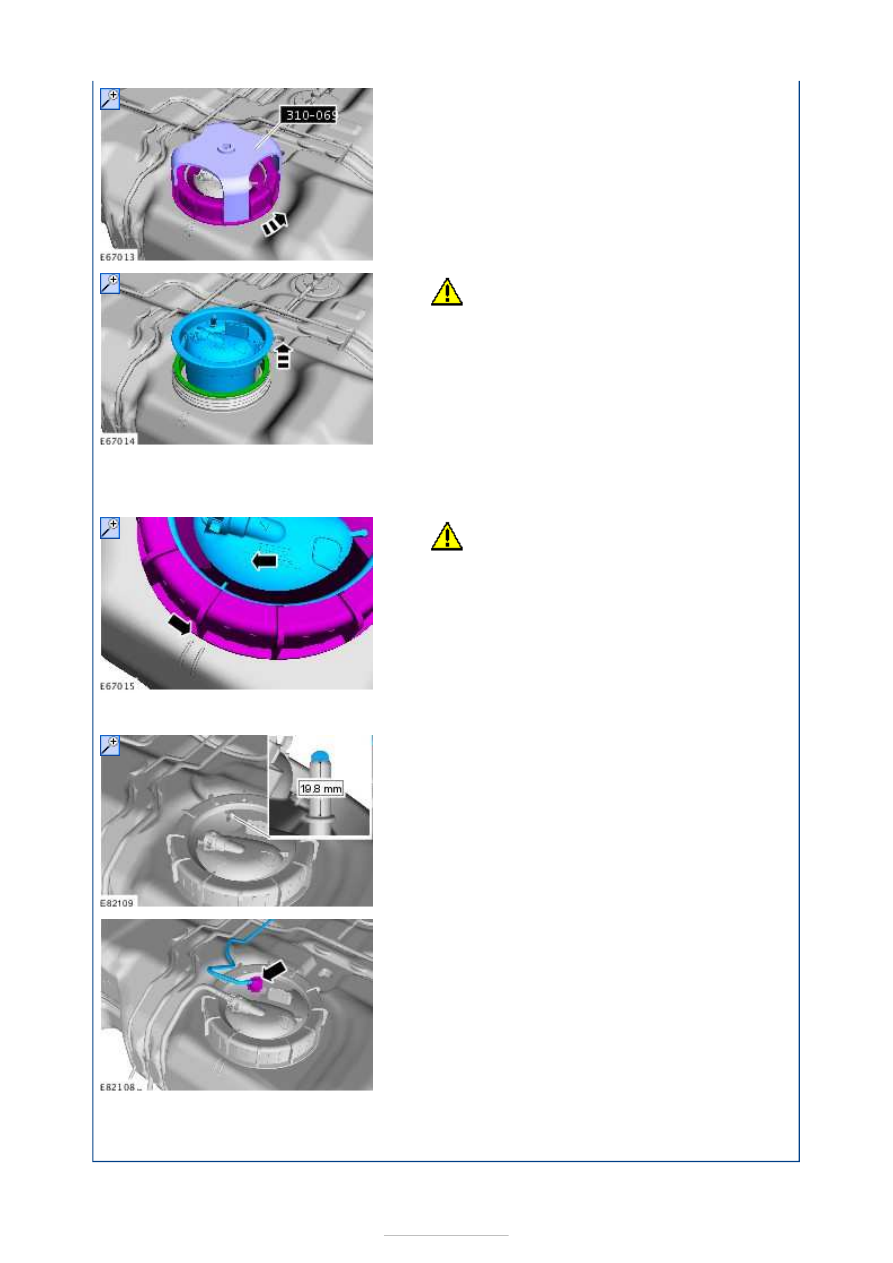

5.

CAUTION: Take extra care not to

damage the fuel tank level sensor float and
arm.

1.

CAUTION: Take extra care not to

damage the fuel tank level sensor float and
arm.
NOTE: Make sure that the seal is correctly
located.
NOTE: Make sure that the installation marks
are aligned.

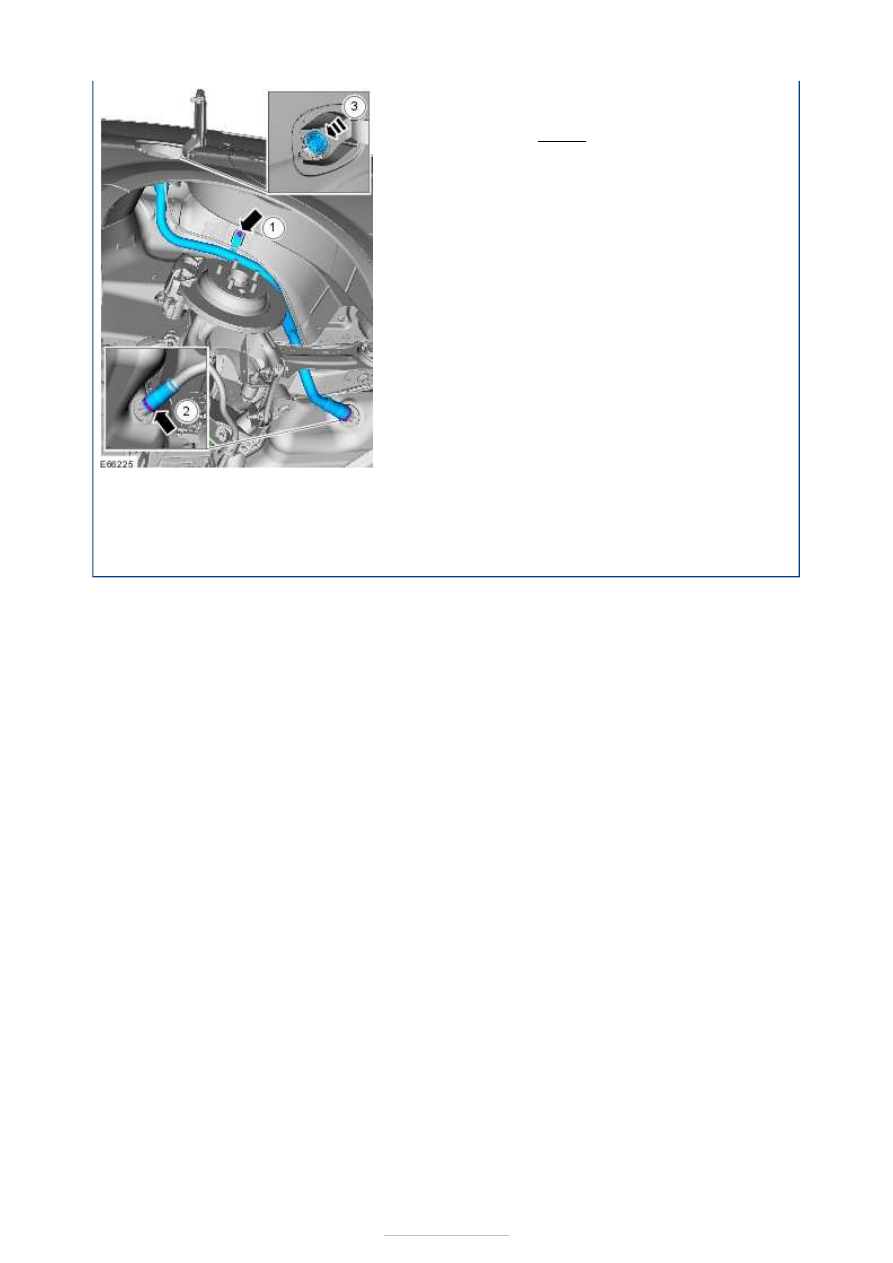

2. Using a suitable tool remove the fuel fired heater

fuel supply line cone spigot.

3. Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

4. To install, reverse the removal procedure.
