Ford Galaxy / Ford S-MAX. Manual - part 534

4.

5.

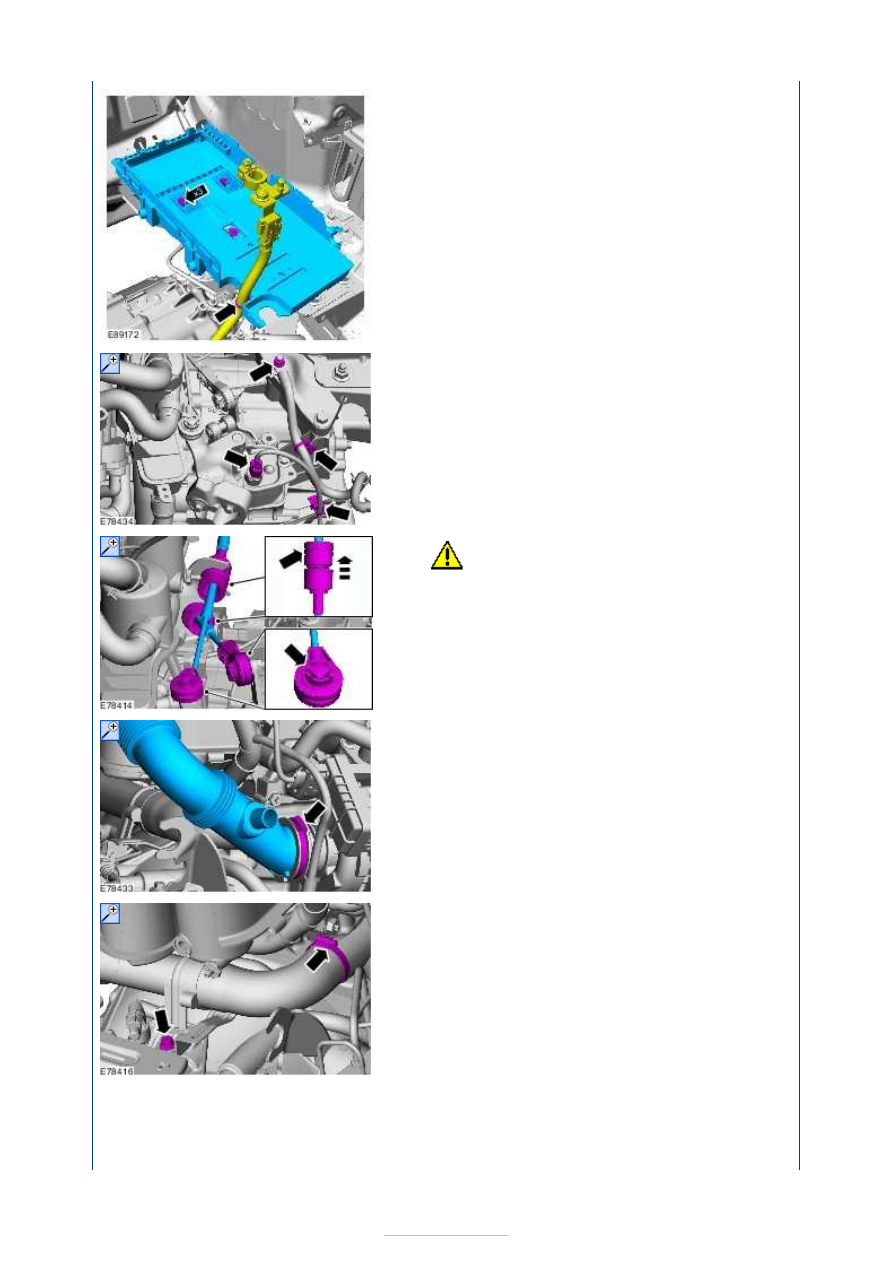

CAUTION: The gearshift cables must not

be kinked or twisted.

6.

7.

8. Remove the following items:

1. Subframe

Refer to:

Front Subframe

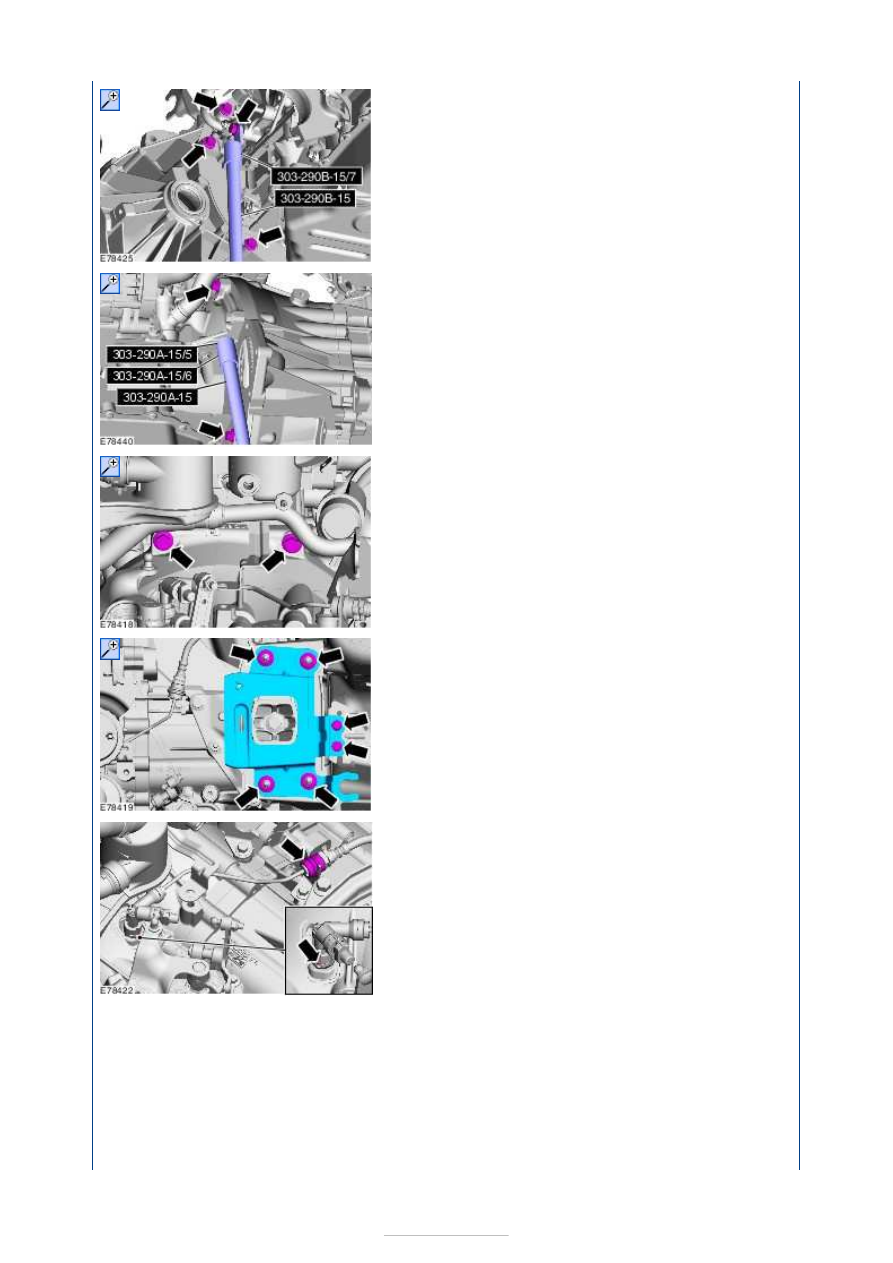

 (502-00 Uni-











Body, Subframe and Mounting System,
Removal and Installation).

2. Driveshafts

Refer to:

Front Halfshaft LH

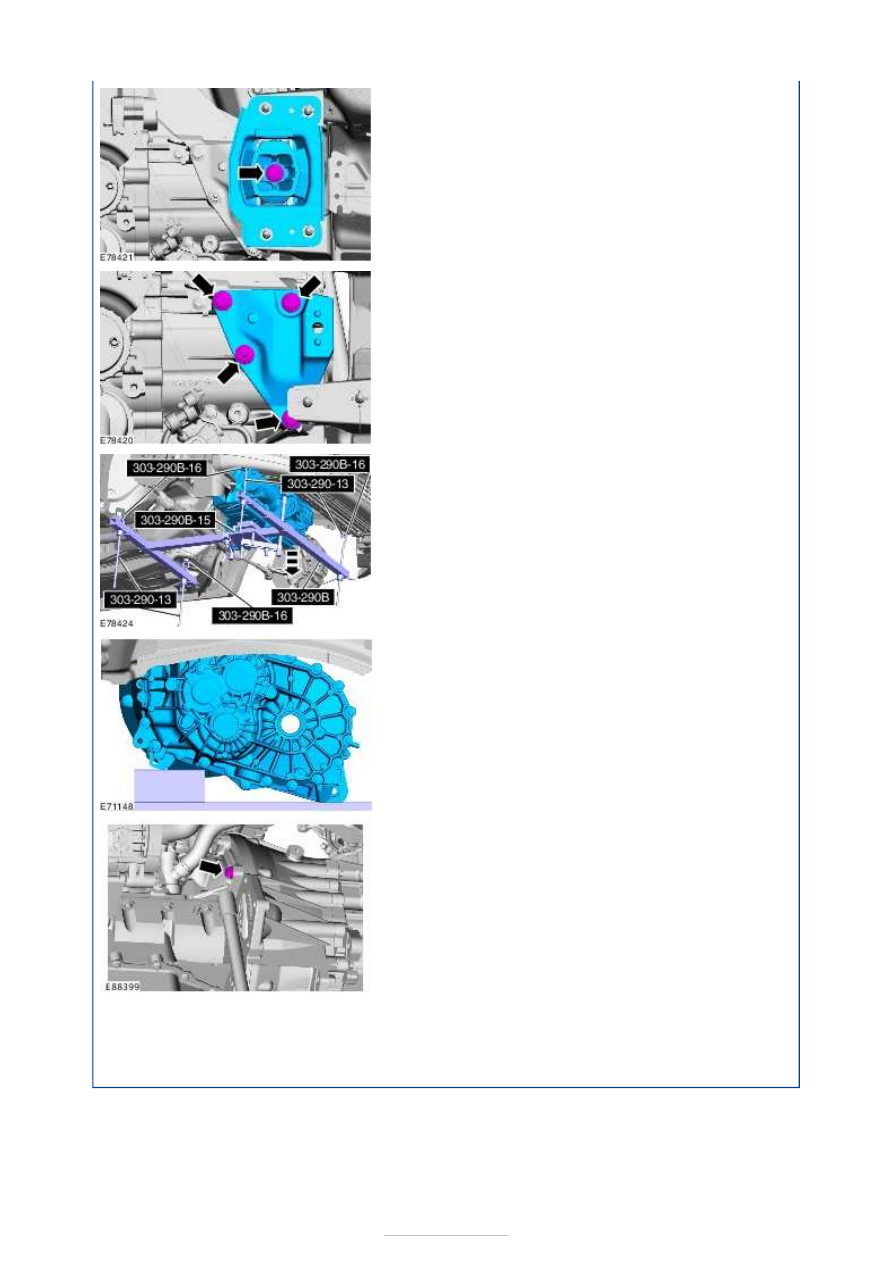

 (205-04 Front

Drive Halfshafts, Removal and
Installation).
Refer to:

Front Halfshaft RH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).

3. catalytic converter

Refer to:

Catalytic Converter

 (309-00D

Exhaust System - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, Removal and
Installation).

9.

10. Detach the starter motor from the transmission

and position it to one side.

11.

12. Install the Special Tool(s):

303-290B

,

303-290-

13

,

303-290B-15

,

303-290B-16



13. Install the Special Tool(s):

303-290B-15











14. Install the Special Tool(s):

303-290B-15



15.

16.

17.

18. Discard the rear engine mounting bolt.











19.

20. Special Tool(s):

303-290B

,

303-290-13

,

303-

290B-15

,

303-290B-16



21. Support the transmission with a wooden block

and secure it to the transmission jack using a
retaining strap.

General Equipment:

Transmission jack



22.

23. Support the transmission using the transmission

jack and remove.

General Equipment:

Transmission jack
