Ford Galaxy / Ford S-MAX. Manual - part 509

Clutch Controls - Vehicles With: 6-Speed
Manual Transaxle - M66 - Clutch Controls

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to:

Manual Transaxle and Clutch

 (308-00 Manual Transmission/Transaxle and Clutch

- General Information, Diagnosis and Testing).

Clutch Controls - Vehicles With: 6-Speed
Manual Transaxle - M66 - Clutch Master
Cylinder

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

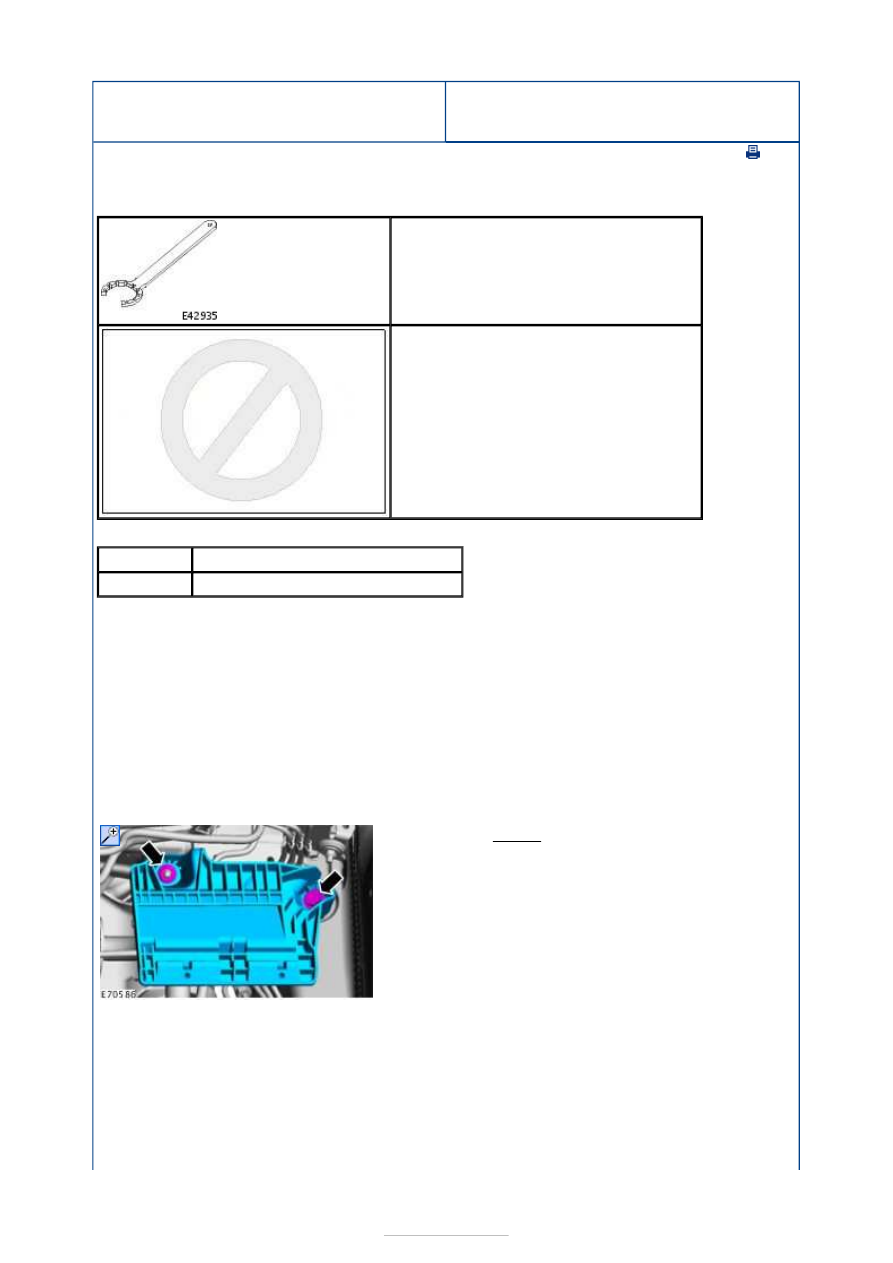

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

LHD vehicles

All vehicles

308-554
Remover/Installer, Clutch Master Cylinder

308-651
Installer, Clutch Master Cylinder Sensor

Name

Specification

Grease O-LI WSD-M1C230-A / 95SX-M1C230-CA

1. Refer to:

Brake System Health and Safety

Precautions

 (100-00 General Information,

Description and Operation).

2. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

3. Torque: 10 Nm

4. Extract brake fluid from the brake fluid reservoir

until the level reaches the MIN mark.







5. If equipped.

6. If equipped.

Special Tool(s):

308-651



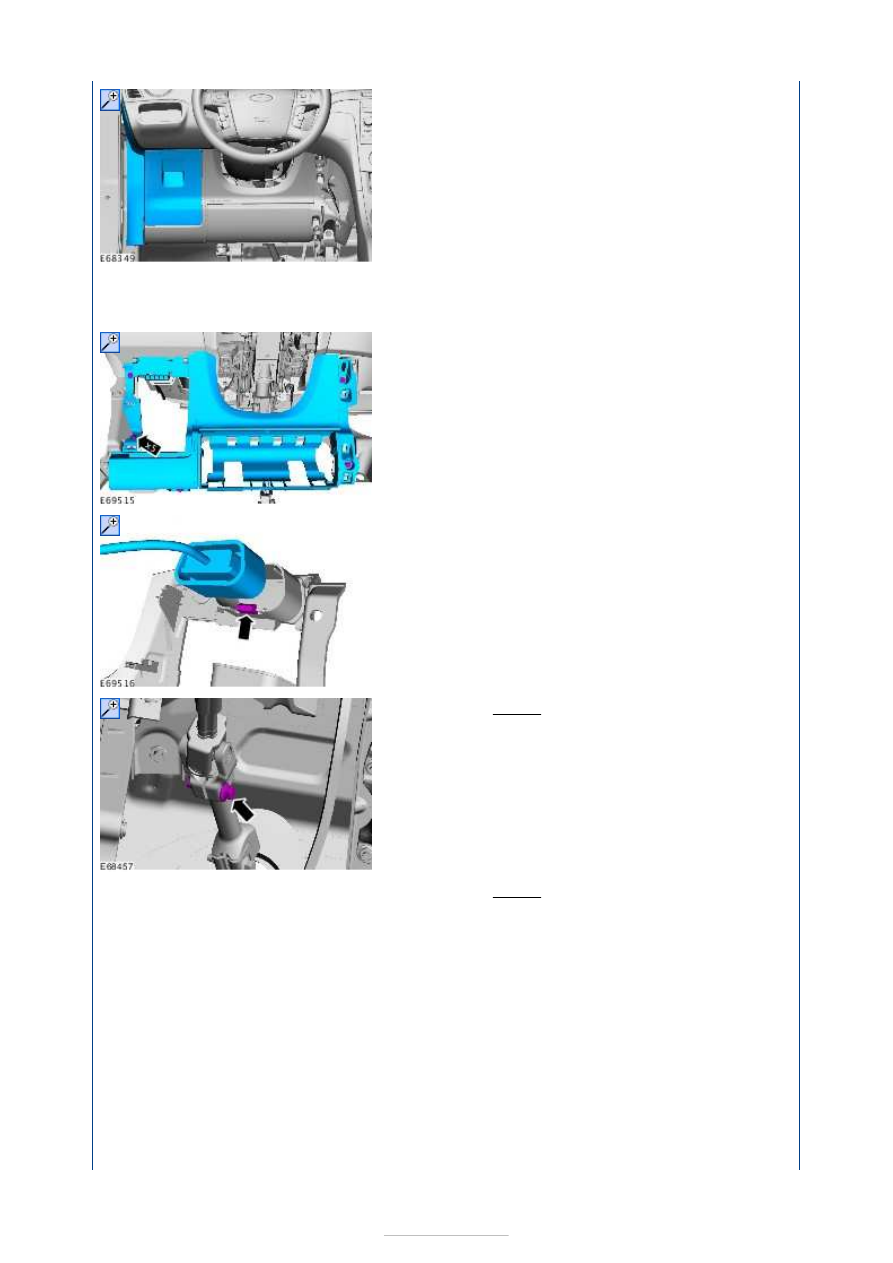

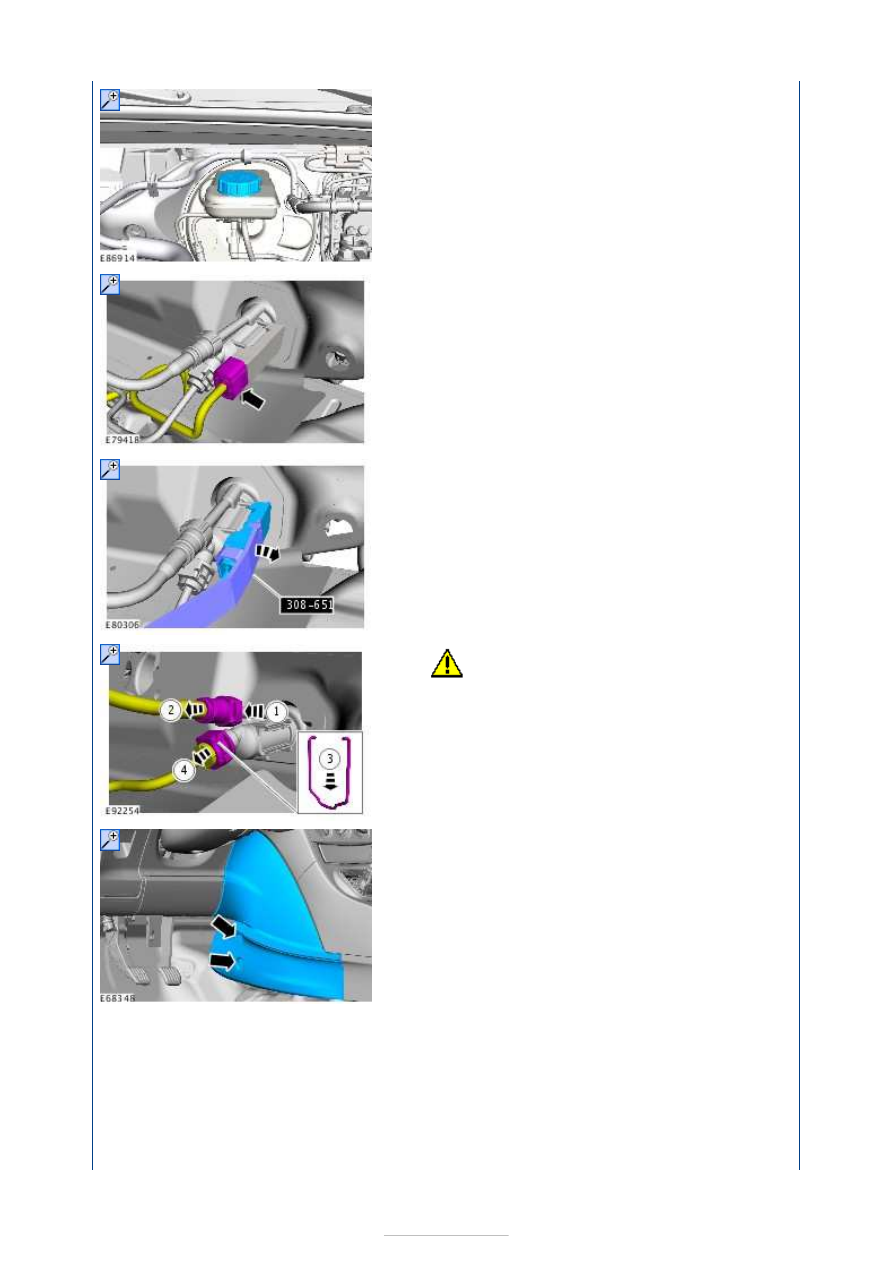

7.

CAUTION: Make sure that all openings

are sealed.

8.

9.











10. Refer to:

Driver Lower Air Bag Module

 (501-20B

Supplemental Restraint System, Removal and
Installation).

11.

12.

13. Torque: 28 Nm

14. Torque: 28 Nm
