Accessory Drive - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Accessory
Drive Belt

S-MAX/Galaxy 2006.5 (02/2006-)



Print



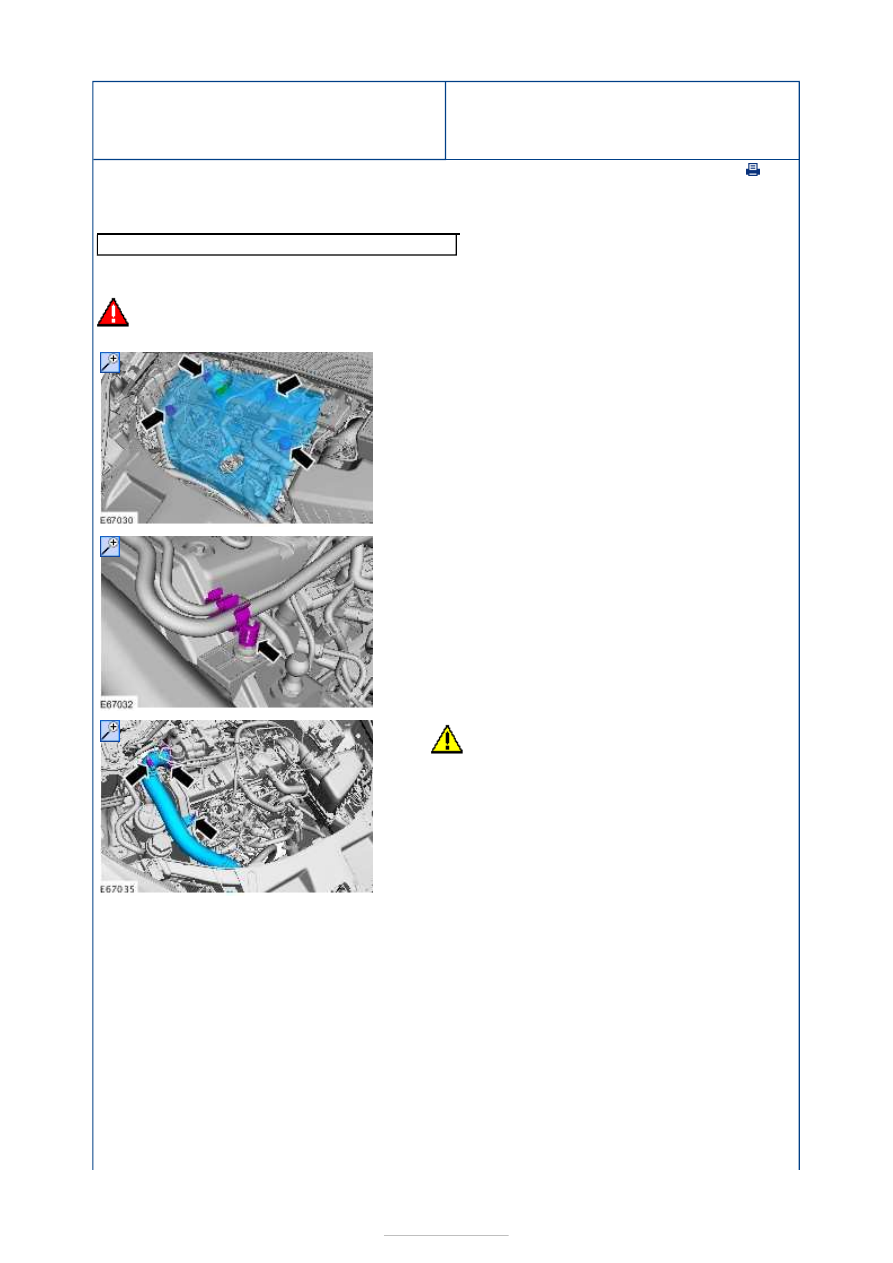

Removal and Installation

General Equipment

Removal

WARNING: Make sure that the ignition key is removed.

NOTE: Removal steps in this procedure may contain installation details.

Dowel with a diameter of 4 mm

1.

2.

3.

CAUTION: Make sure that the inside of

the pipe ends are clean and free of oil
residue.
NOTE: Note the orientation of the clamp to
aid installation.

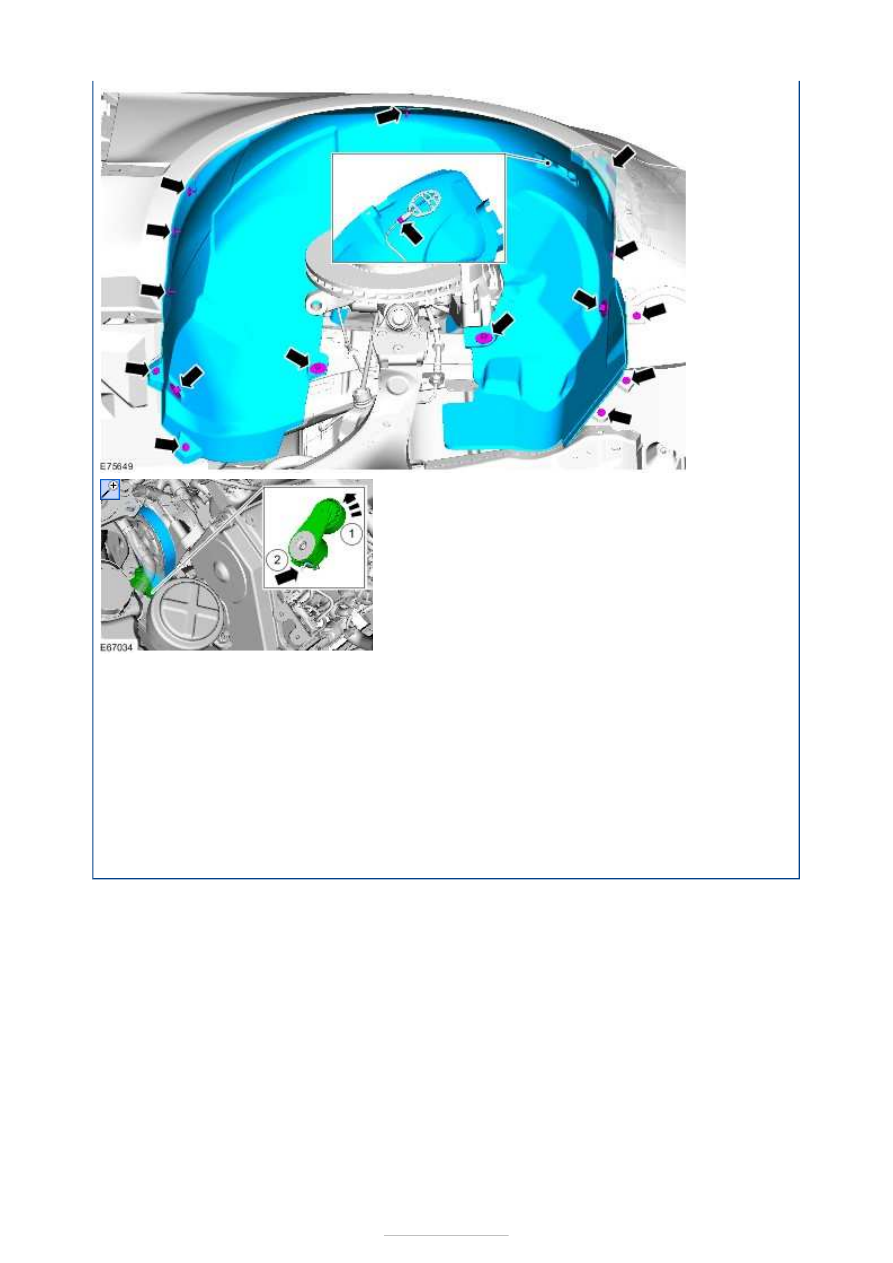

4. Remove the front right wheel.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

5.







Installation

6.

2. General Equipment:

Dowel with a diameter

of 4 mm



1.

NOTE: Make sure that the clamp is installed
to the same orientation as when removed.

To install, reverse the removal procedure.

2. For accessory drive belt routing.

Refer to:

Accessory Drive

 (303-05D Accessory

Drive - 1.8L Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS) - Lynx,
Description and Operation).





Accessory Drive - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Accessory Drive

S-MAX/Galaxy 2006.5 (02/2006-)



Print



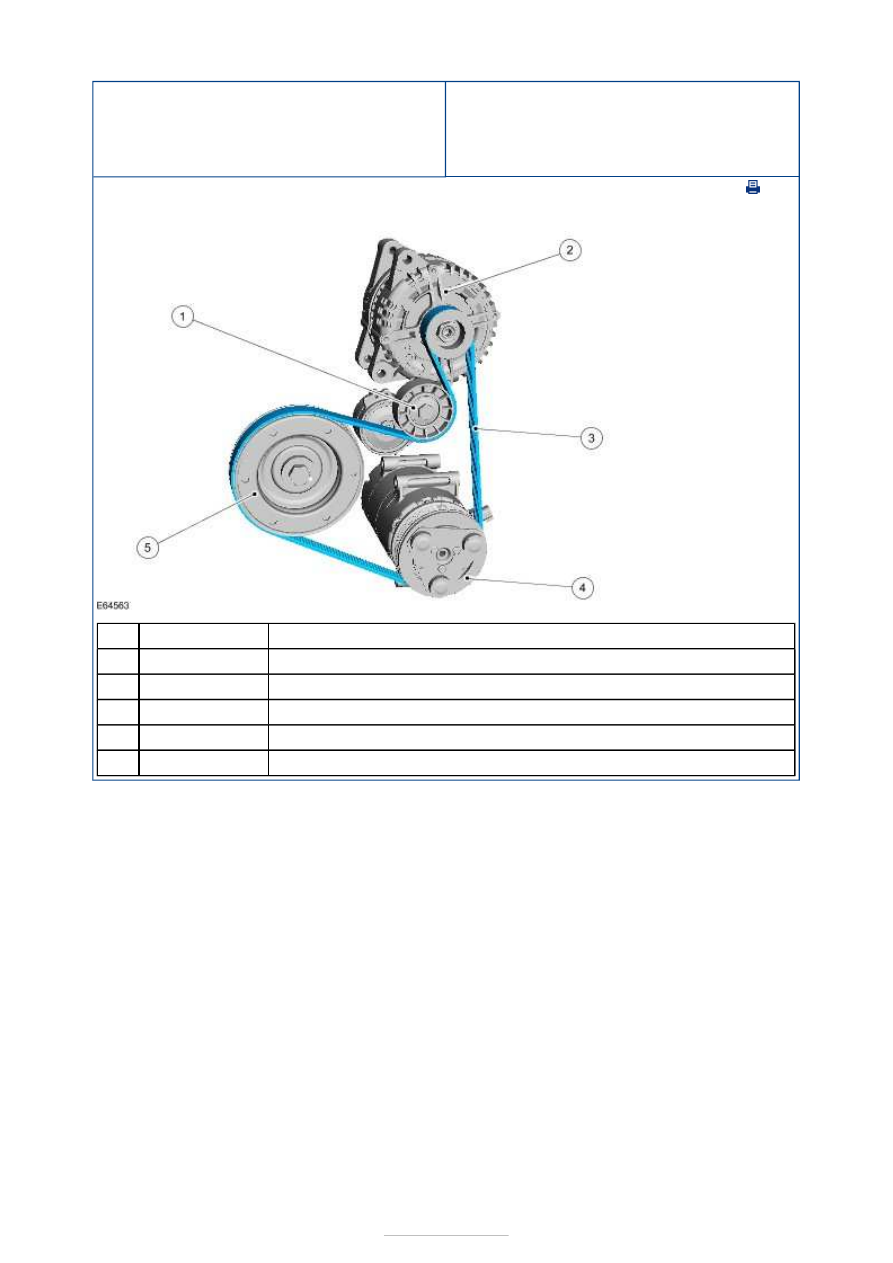

Description and Operation



Description

Accessory drive belt tensioner pulley

Generator

Accessory drive belt

Air conditioning (A/C) compressor

Crankshaft pulley

Item

1

2

3

4

5



Part Number

-

-

-

-

-

Accessory Drive - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Accessory Drive

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

Inspection and Verification

1. 1. Verify the customer concern.

2. 2. Visually inspect for obvious signs of mechanical damage.

Visual Inspection Chart

3. 3. If an obvious cause for an observed or reported concern is found, correct the cause

(if possible) before proceeding to the next step.

Accessory Drive Belt Concerns

CAUTION: Do not lubricate the accessory drive belt, accessory drive belt tensioner or

idler pulley(s) as potential damage to the accessory drive belt material construction,
accessory drive belt tensioner damping mechanism, accessory drive belt tensioner pulley
bearing and idler pulley(s) bearing may occur.

Cracking

Accessory drive belts are made from rubber which hardens with time and can develop
cracks. As the accessory drive belt runs on the back of some of the pulleys, the cracks are
opened up. Small cracks are not considered to be a failure of the accessory drive belt. Only
if the crack is deep enough to reach the bottom of the groove to expose the cord or any
chunks are found to be missing from the accessory drive belt, is the accessory drive belt
condition considered to be unacceptable.

1. 1. Check the accessory drive belt for cracks. If the damage exceeds the acceptable

limit, install a new accessory drive belt. REFER to:

Accessory Drive Belt

 (303-05A Accessory Drive - 2.0L Duratec-HE (107kW/145PS) -

MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and Installation),

Accessory Drive Belt

 (303-05A Accessory Drive - 2.0L Duratec-HE (107kW/145PS) -

MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and Installation),

Accessory Drive Belt

 (303-05C Accessory Drive - 2.5L Duratec (162kW/220PS) -

VI5, Removal and Installation),

Mechanical

Damaged or contaminated accessory drive belt
Damaged or contaminated pulley(s)
Incorrect accessory drive belt
Incorrect fitment of the accessory drive belt
Accessory drive belt tensioner
Accessory drive belt idler pulley
Generator
Power steering pump
Power steering pump leakage
Air conditioning (A/C) compressor
Pulley(s)
Loose hardware
