Ford Galaxy / Ford S-MAX. Manual - part 412

Accessory Drive - 2.5L Duratec
(162kW/220PS) - VI5 - Accessory Drive
Belt

S-MAX/Galaxy 2006.5 (02/2006-)



Print



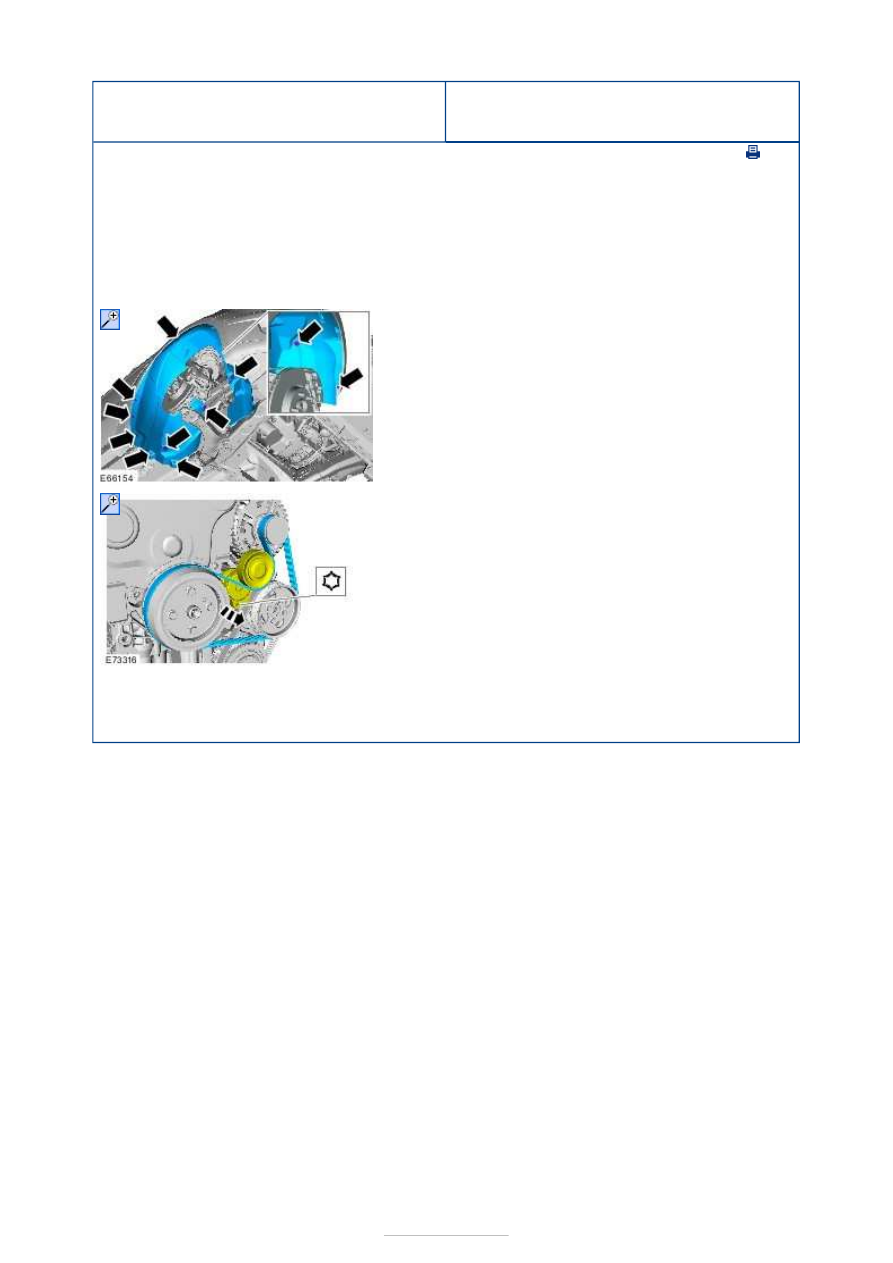

Removal and Installation

Removal

Installation

1. Remove the right-hand front wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2.

3.

1. To install, reverse the removal procedure.





Accessory Drive - 2.5L Duratec
(162kW/220PS) - VI5 - Air Conditioning
(A/C) Compressor Belt

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

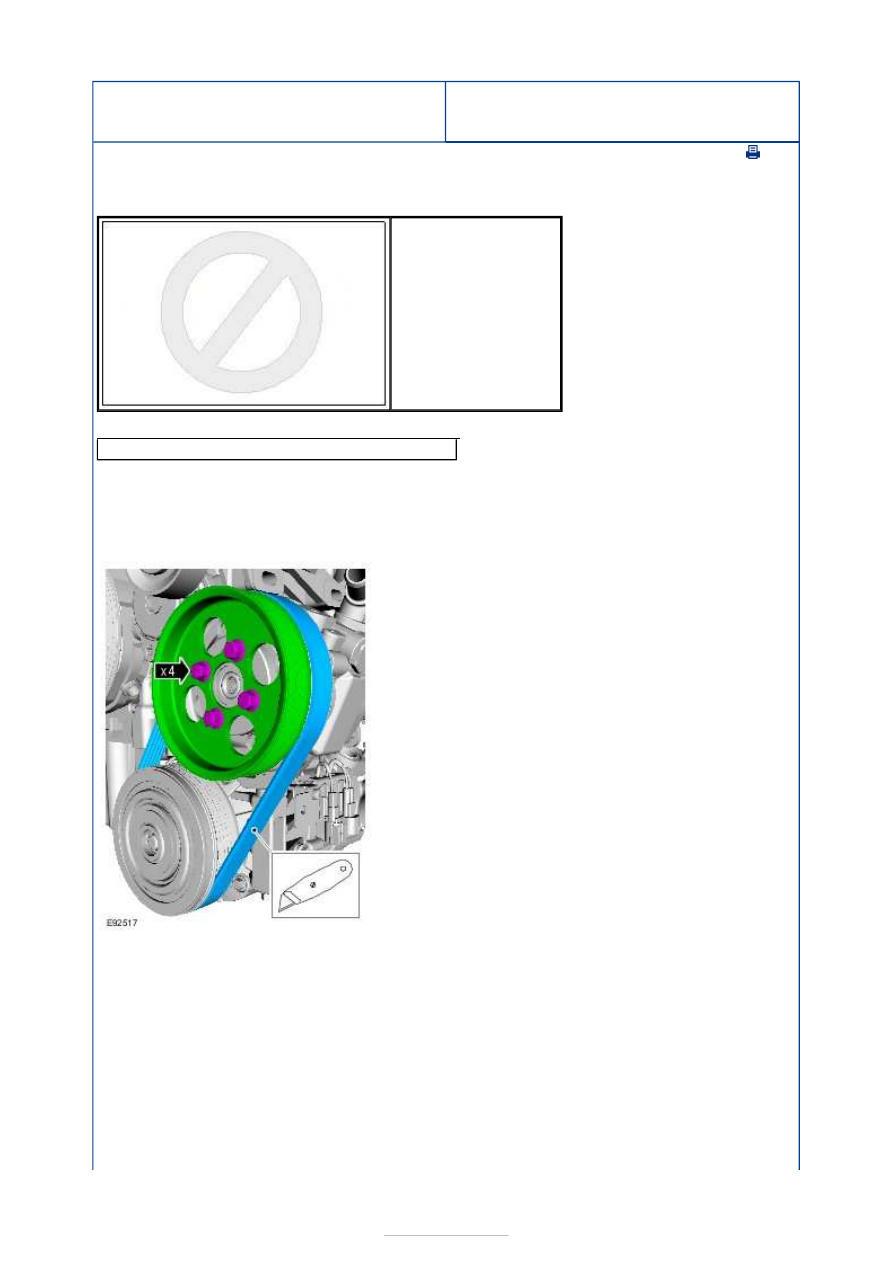

Special Tool(s)

General Equipment

Removal

Installation

303-1288
Installer, Stretchy Belt

Knife

1. Refer to:

Accessory Drive Belt

 (303-05C

Accessory Drive - 2.5L Duratec (162kW/220PS) -
VI5, Removal and Installation).

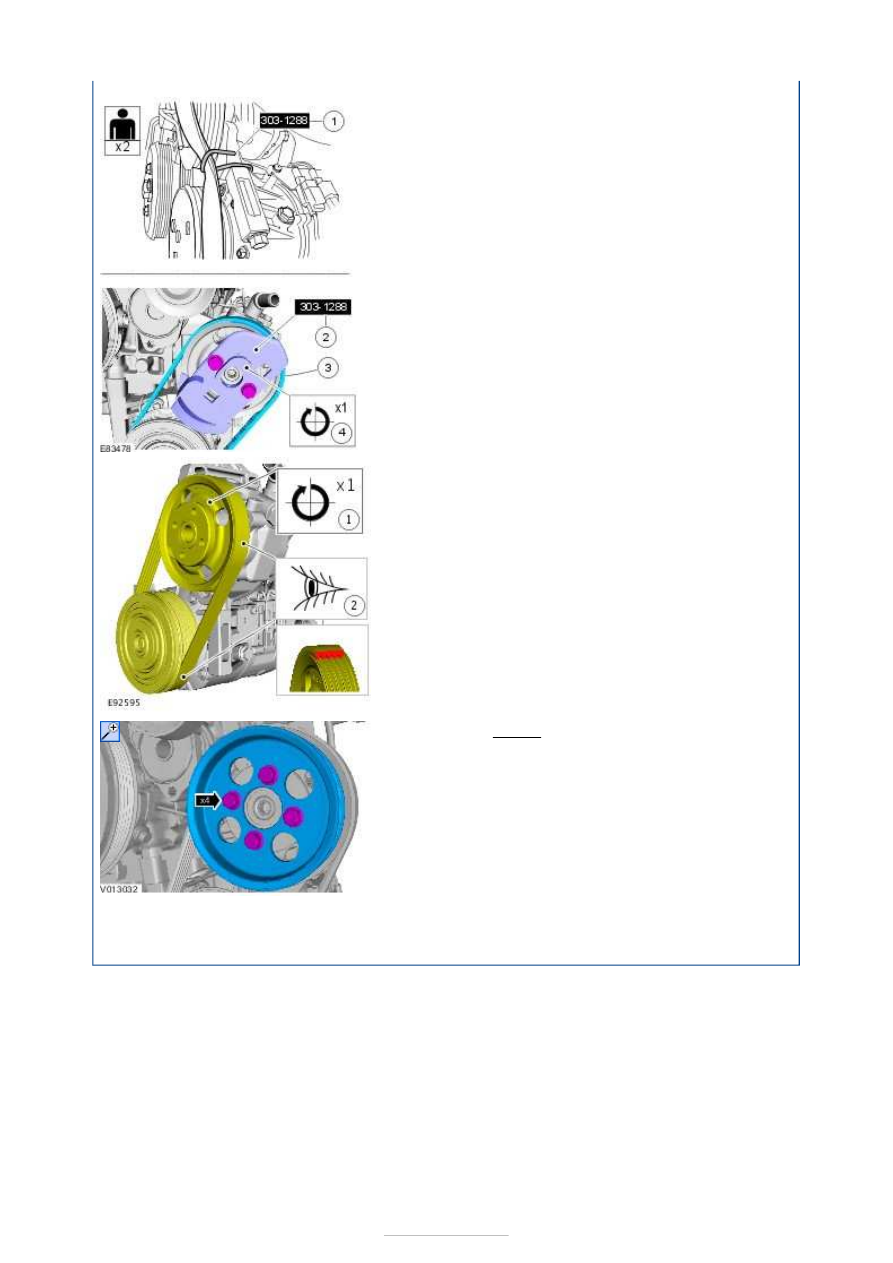

2. General Equipment:

Knife



1.

1. Install the Special Tool(s):

303-1288



2. Install the Special Tool(s):

303-1288



2. Remove the Special Tool(s):

303-1288







3.

4. Torque: 25 Nm

5. Refer to:

Accessory Drive Belt

 (303-05C

Accessory Drive - 2.5L Duratec (162kW/220PS) -
VI5, Removal and Installation).







Accessory Drive - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Accessory
Drive

S-MAX/Galaxy 2006.5 (02/2006-)



Print



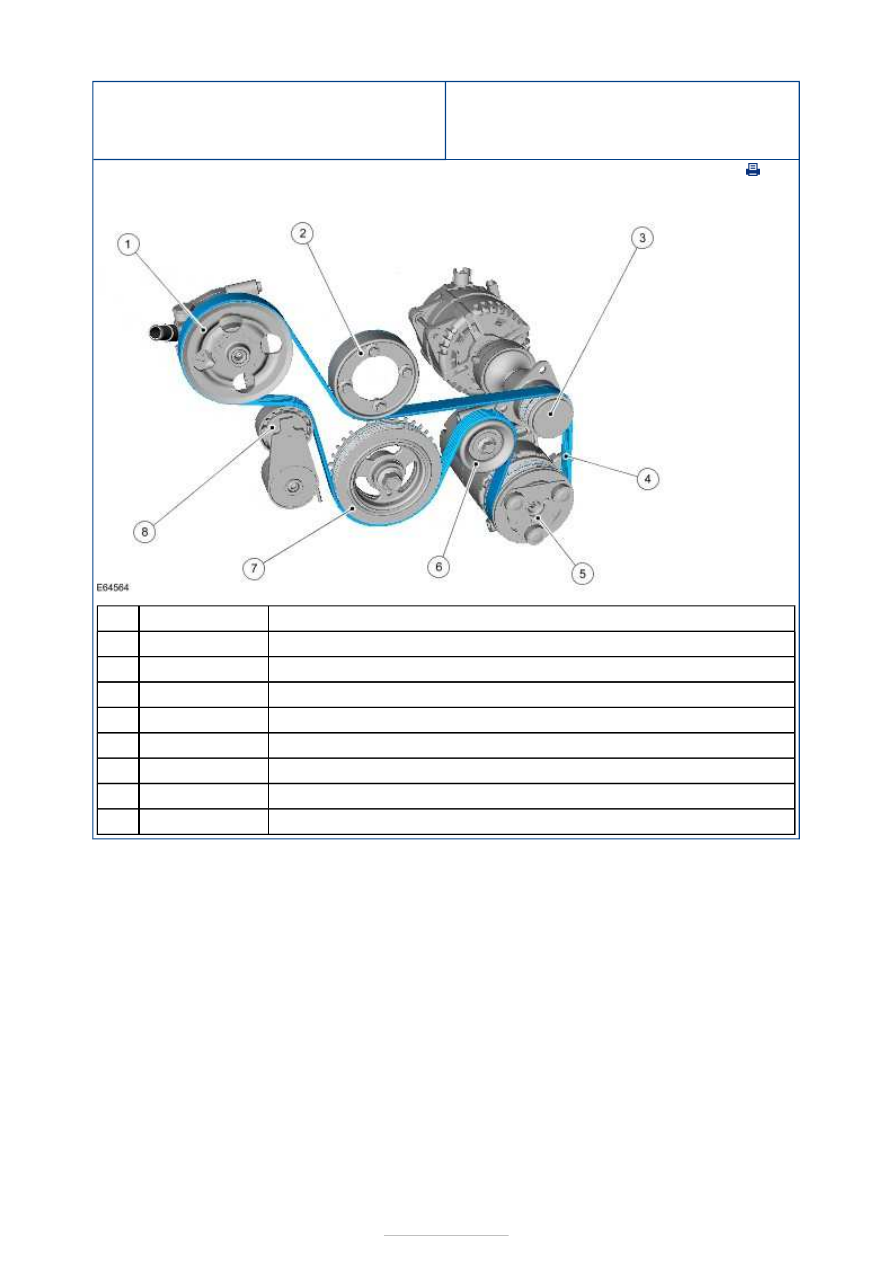

Description and Operation



Description

Power steering pump pulley

Coolant pump pulley

Generator decoupler pulley

Accessory drive belt

Air conditioning (A/C) compressor

Accessory drive belt idler pulley

Crankshaft pulley

Accessory drive belt tensioner pulley

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-
