Ford Galaxy / Ford S-MAX. Manual - part 351

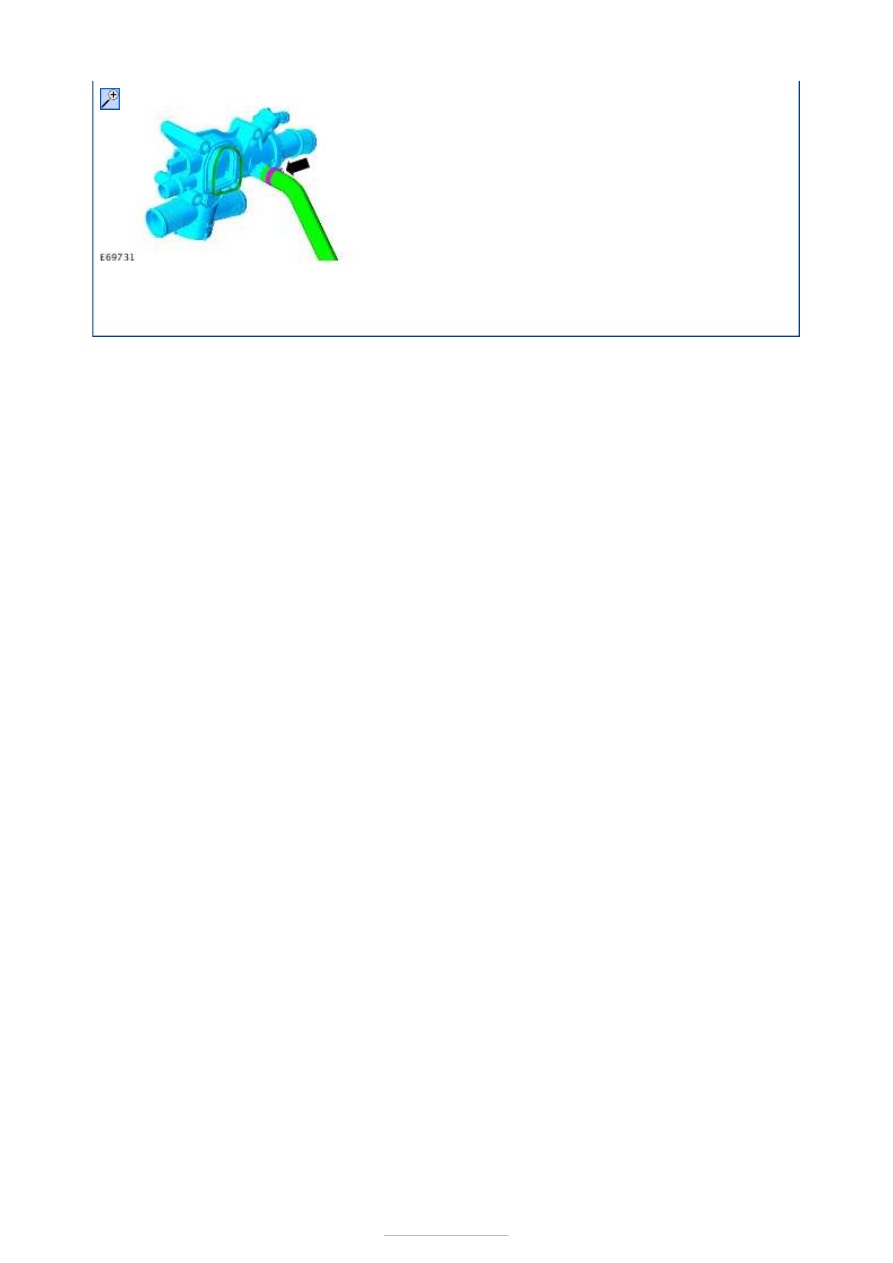

Installation

1. To install, reverse the removal procedure.



Engine Cooling - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW - Coolant
Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Drain the cooling system.

Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03D Engine Cooling - 1.8L

Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, General
Procedures).

2. Remove the timing belt.

Refer to:

Timing Belt

 (303-01F Engine - 2.0L

Duratorq-TDCi (85kW/115PS) - DW/2.0L
Duratorq-TDCi (100kW/136PS) - DW/2.0L
Duratorq-TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV, Removal and
Installation).

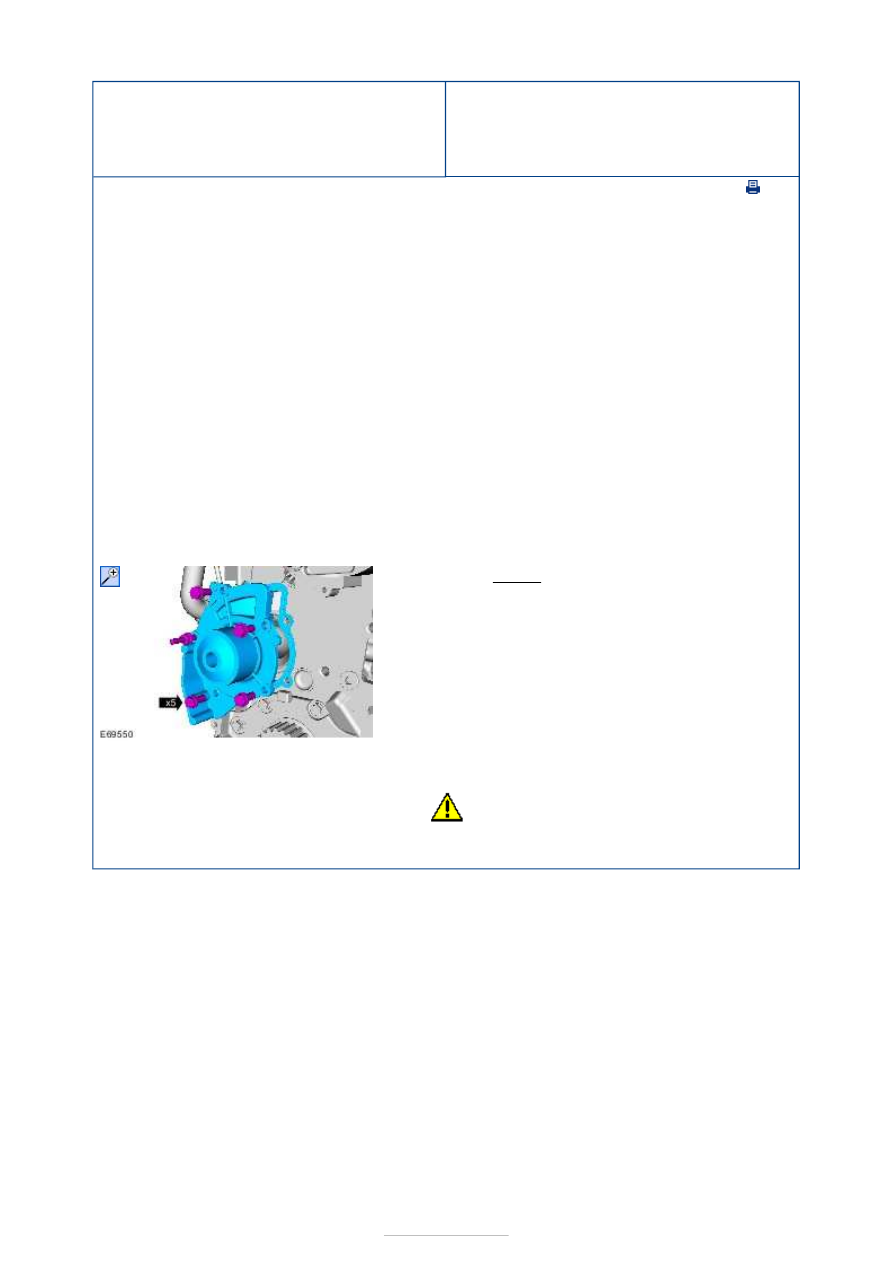

3. Torque: 16 Nm

1.

CAUTION: Make sure that the mating

faces are clean and free of foreign material.

To install, reverse the removal procedure.



Engine Cooling - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW - Cooling Fan Motor
and Shroud

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

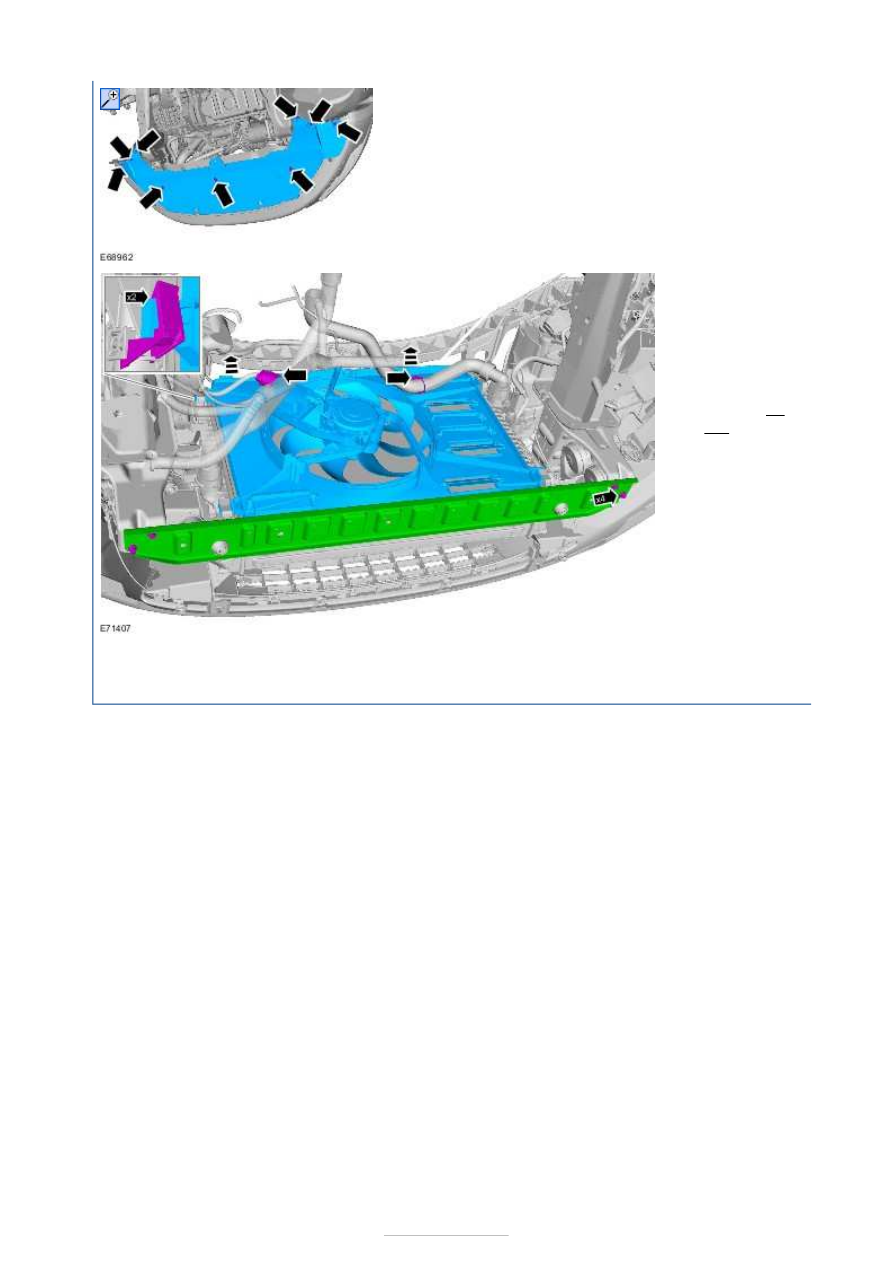

Cable ties

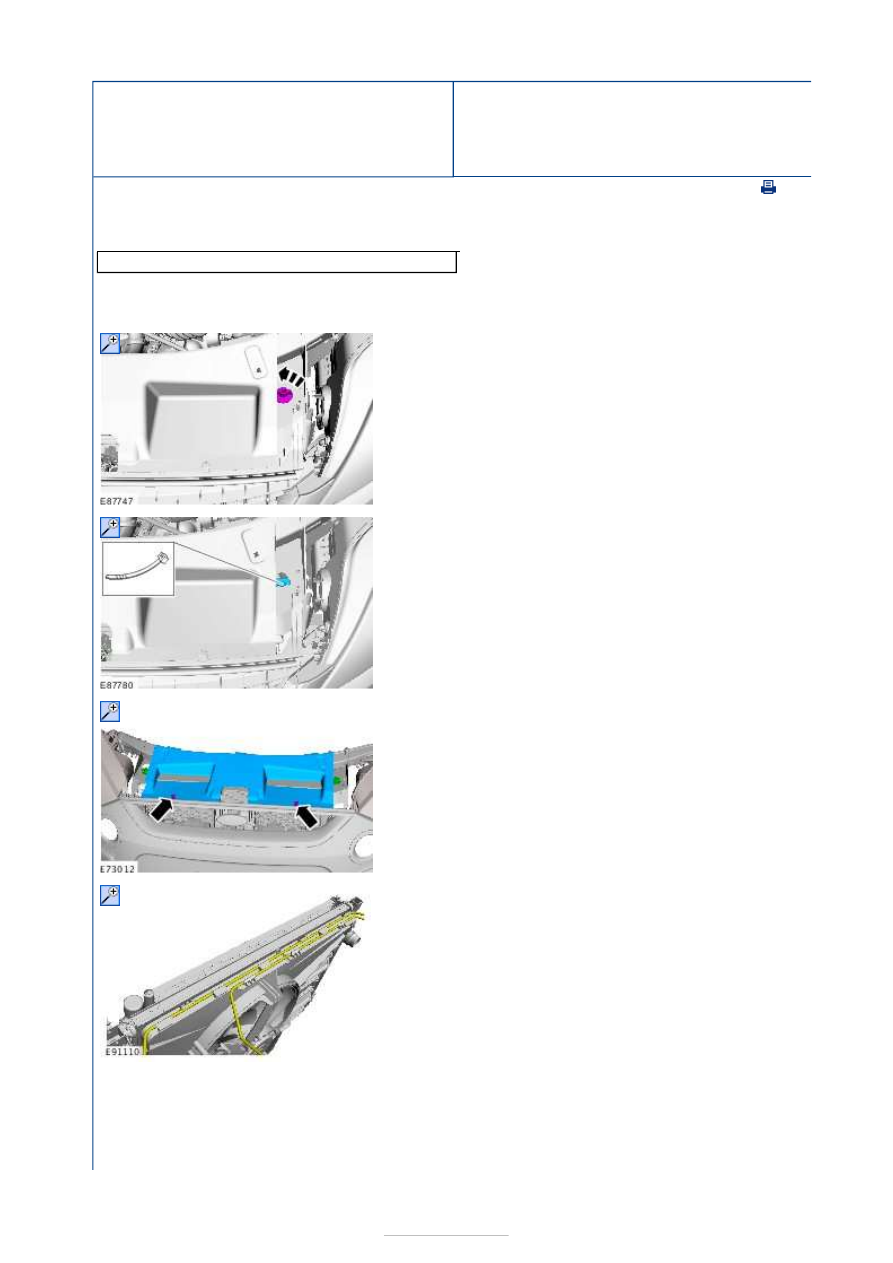

1. On both sides.

2. Loosely secure the radiator and condenser

assembly to the front panel so that it can be
lowered by approximately 70 mm (on both sides).

General Equipment:

Cable ties



3.

4.

5. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

6.









Installation

7. Lower the

radiator and
condenser
assembly by
approximately
70 mm.

Torque:

25

Nm

1. To install, reverse the removal procedure.
