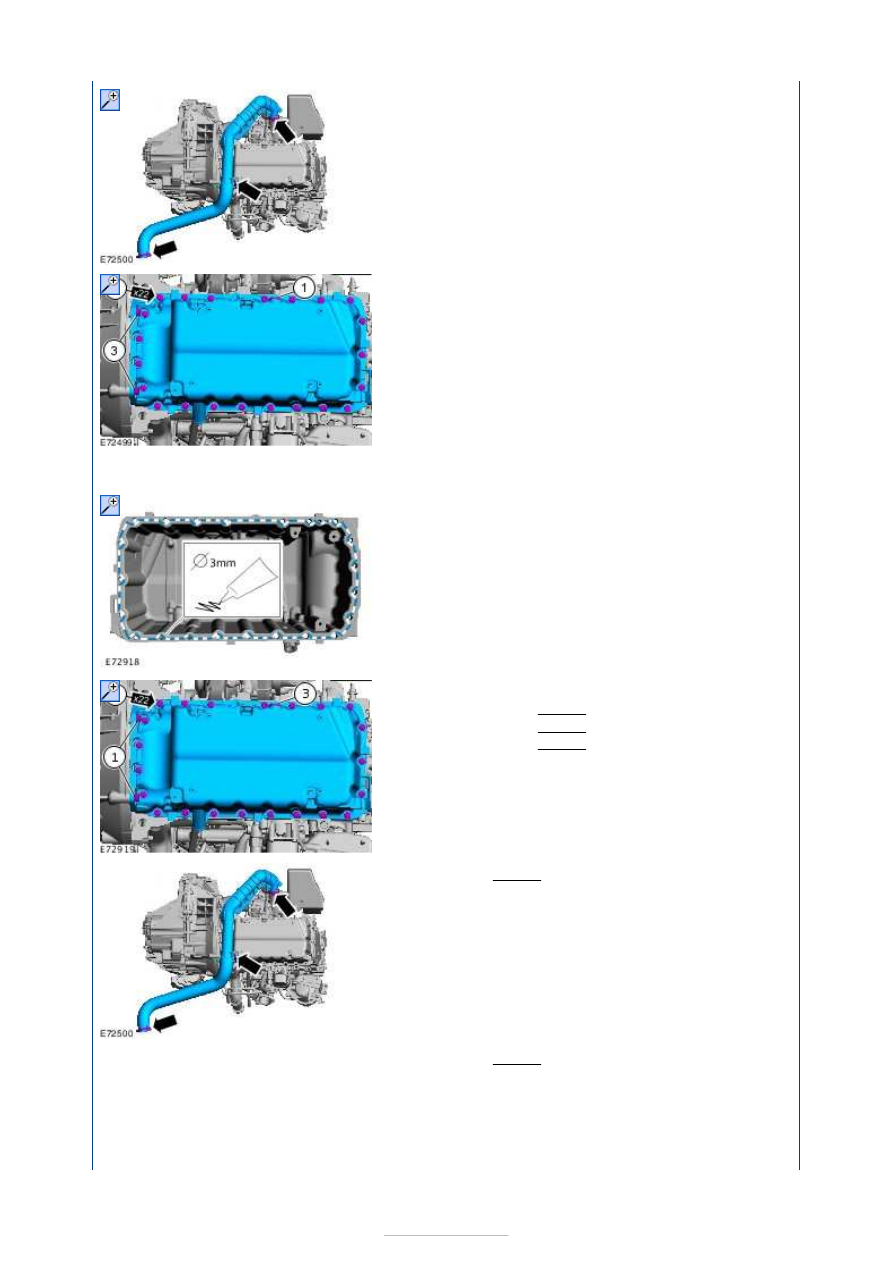

Installation

6.

1. Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



2. Install the following items:

1. Torque: 48 Nm
2. Torque: 16 Nm
3. Torque: 34 Nm

3. Torque: 10 Nm

4. Torque: 48 Nm











5. Torque: 28 Nm

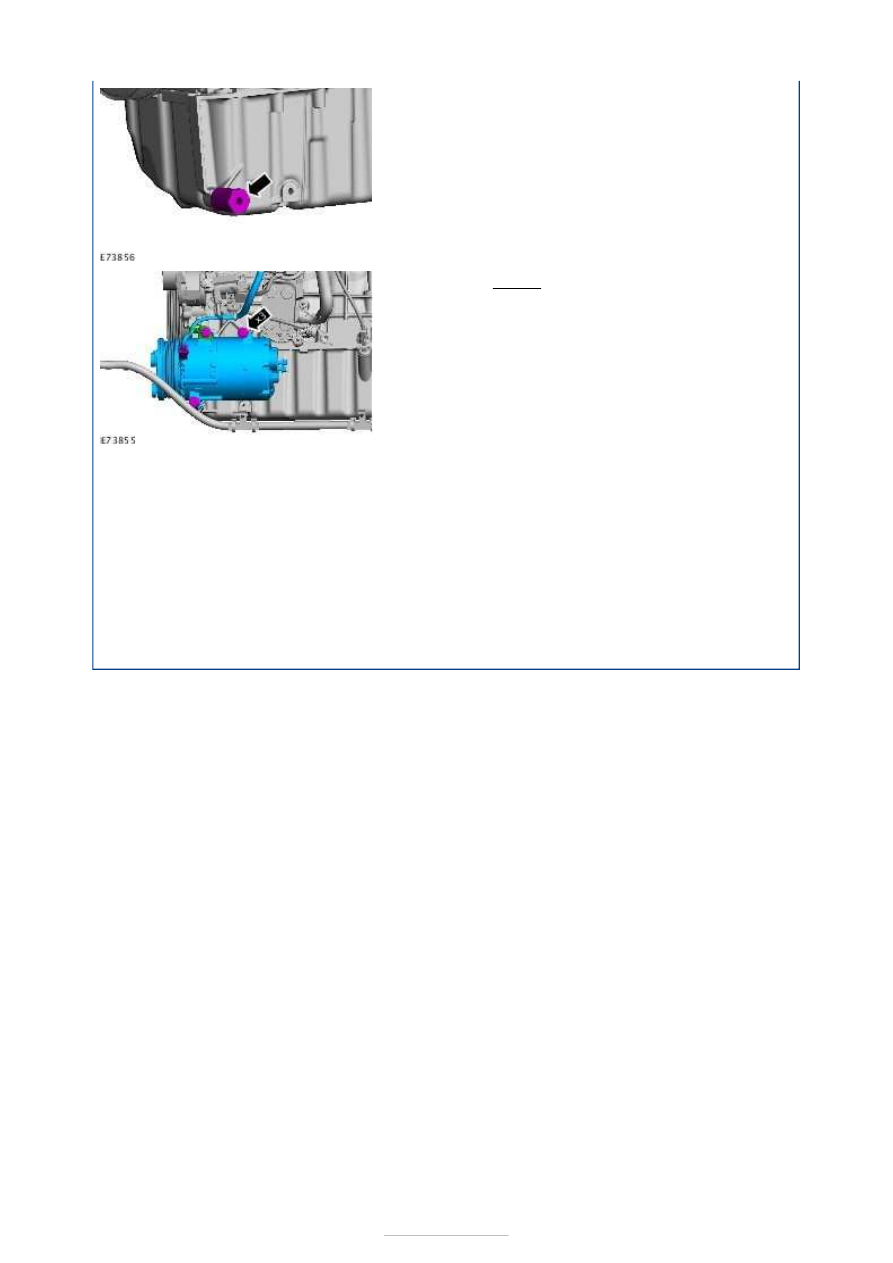

6. Install the accessory drive belt.

Refer to:

Accessory Drive Belt

 (303-05E

Accessory Drive - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW, Emission Requirements:
Stage IV, Removal and Installation).

7. Fill the engine with engine oil.

Material:

Engine Oil - 5W-30 (WSS-M2C913-B)







Engine - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Oil Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



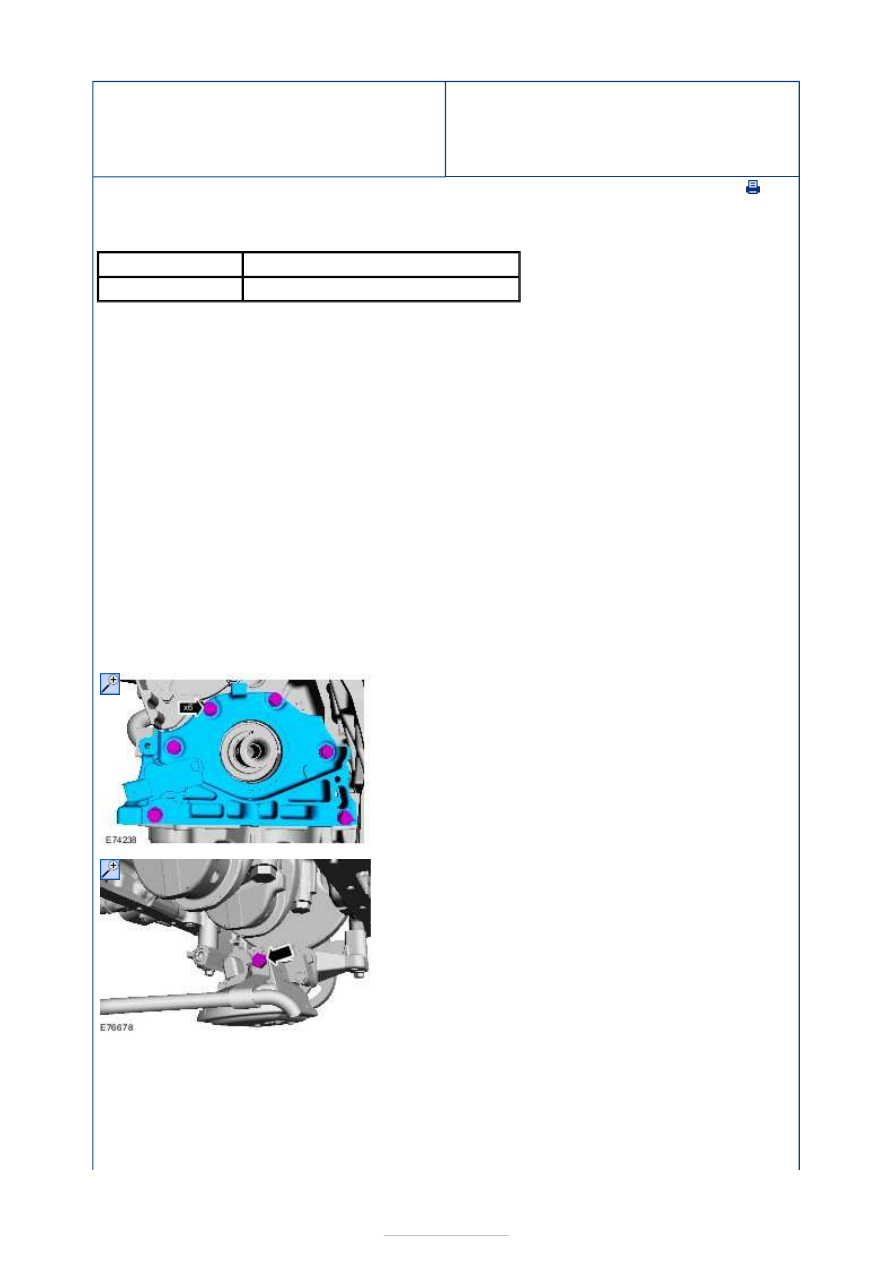

Removal and Installation

Materials

Removal

Name

Specification

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

1. Remove the following items:

1. Oil pan.

Refer to:

Oil Pan

 (303-01F Engine - 2.0L

Duratorq-TDCi (85kW/115PS) - DW/2.0L
Duratorq-TDCi (100kW/136PS) - DW/2.0L
Duratorq-TDCi (103kW/140PS) - DW,
Emission Requirements: Stage IV,
Removal and Installation).

2. Crankshaft front seal.

Refer to:

Crankshaft Front Seal

 (303-01F

Engine - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW, Emission
Requirements: Stage IV, Removal and
Installation).

2.

3.

4.





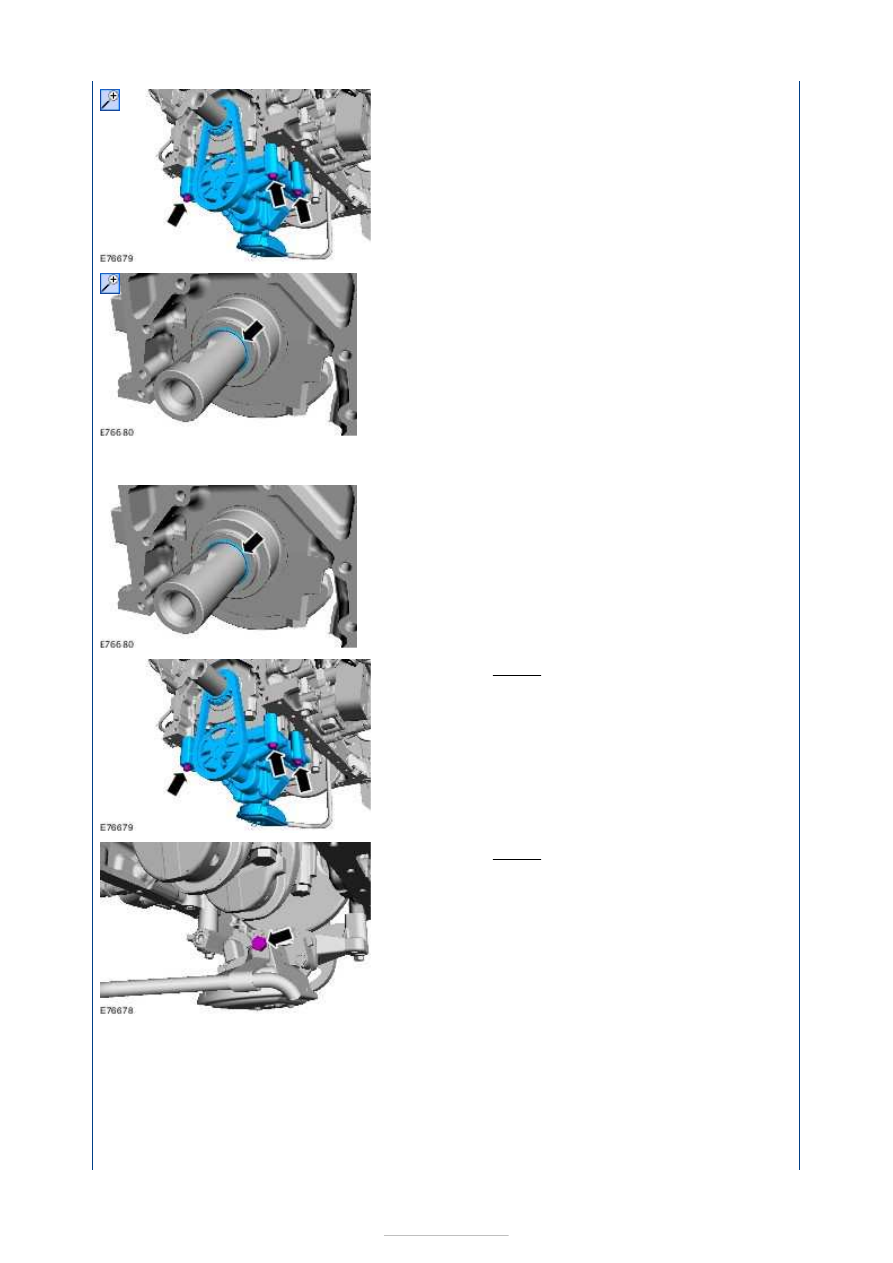

Installation

5.

1.

NOTE: Make sure that a new component is
installed.

2. Torque: 16 Nm

3. Torque: 12 Nm

4. Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)
