Ford Galaxy / Ford S-MAX. Manual - part 118

4. Torque: 10 Nm

5. Torque: 25 Nm

6. Torque: 40 Nm

7. Torque: 40 Nm

8. Torque: 40 Nm











9. Torque: 25 Nm

10. Torque: 10 Nm

11.

CAUTION: Make sure that fluid level is to

the MAX mark.

Refer to:

Specifications

 (303-01A Engine - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4,
Specifications).
Material:

Engine Oil - 5W-30 (WSS-M2C913-C)









Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Oil Pump—
Vehicles Built Up To: 04/2006

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

1. Remove the following items:

1. Refer to:

Timing Chain

 (303-01A Engine -

2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4, Removal and
Installation).

2. Refer to:

Oil Pan

 (303-01A Engine - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) -
MI4, Removal and Installation).

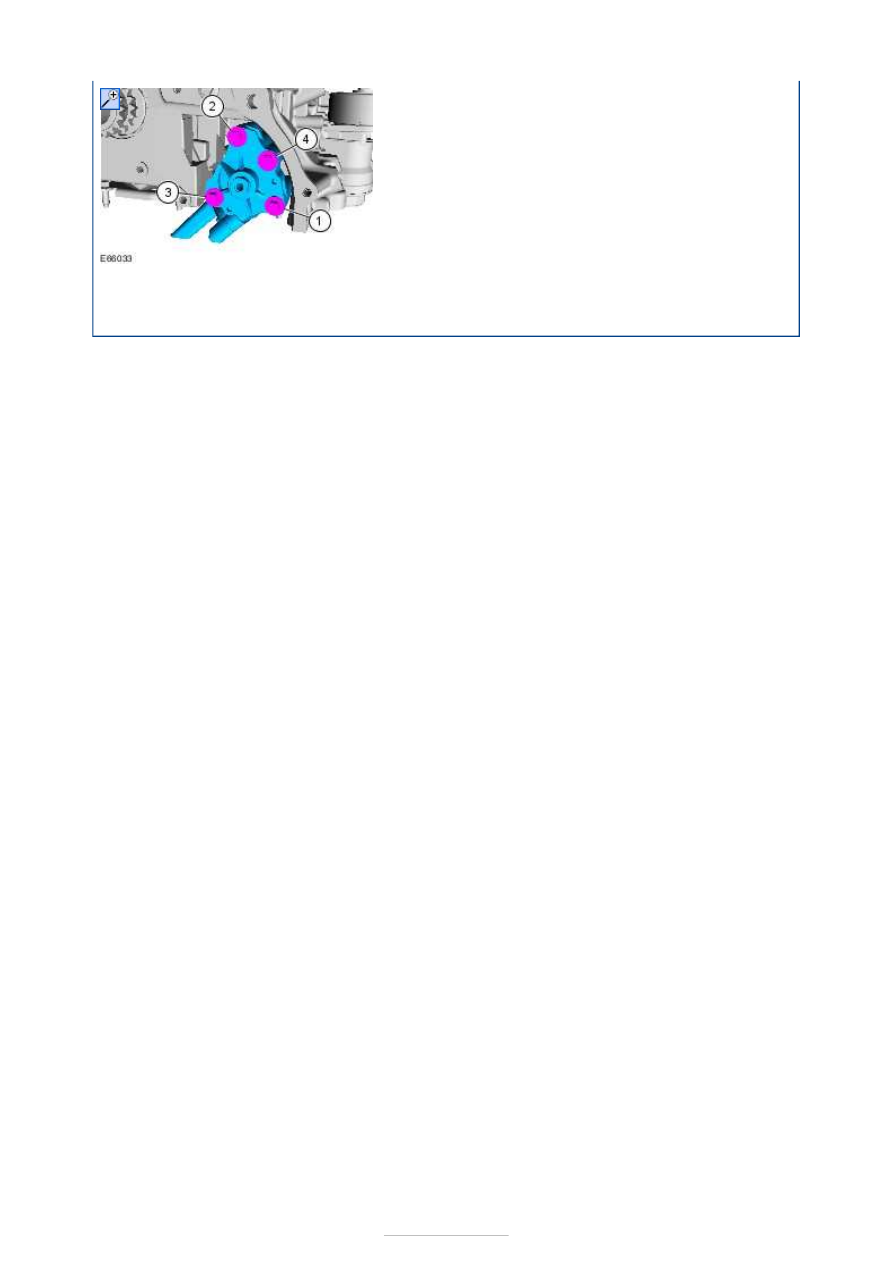

2.

1. Torque: 10 Nm
2. Torque: 10 Nm
3. Special Tool(s):

205-072

,

205-072-01



Torque:

25 Nm

3.

CAUTION: Make sure that a new friction

washer is installed.

4. Torque:

10 Nm
23 Nm

Stage 1:
Stage 2:









Installation

1. To install, reverse removal procedure
