Ford Galaxy / Ford S-MAX. Manual - part 1040

9.

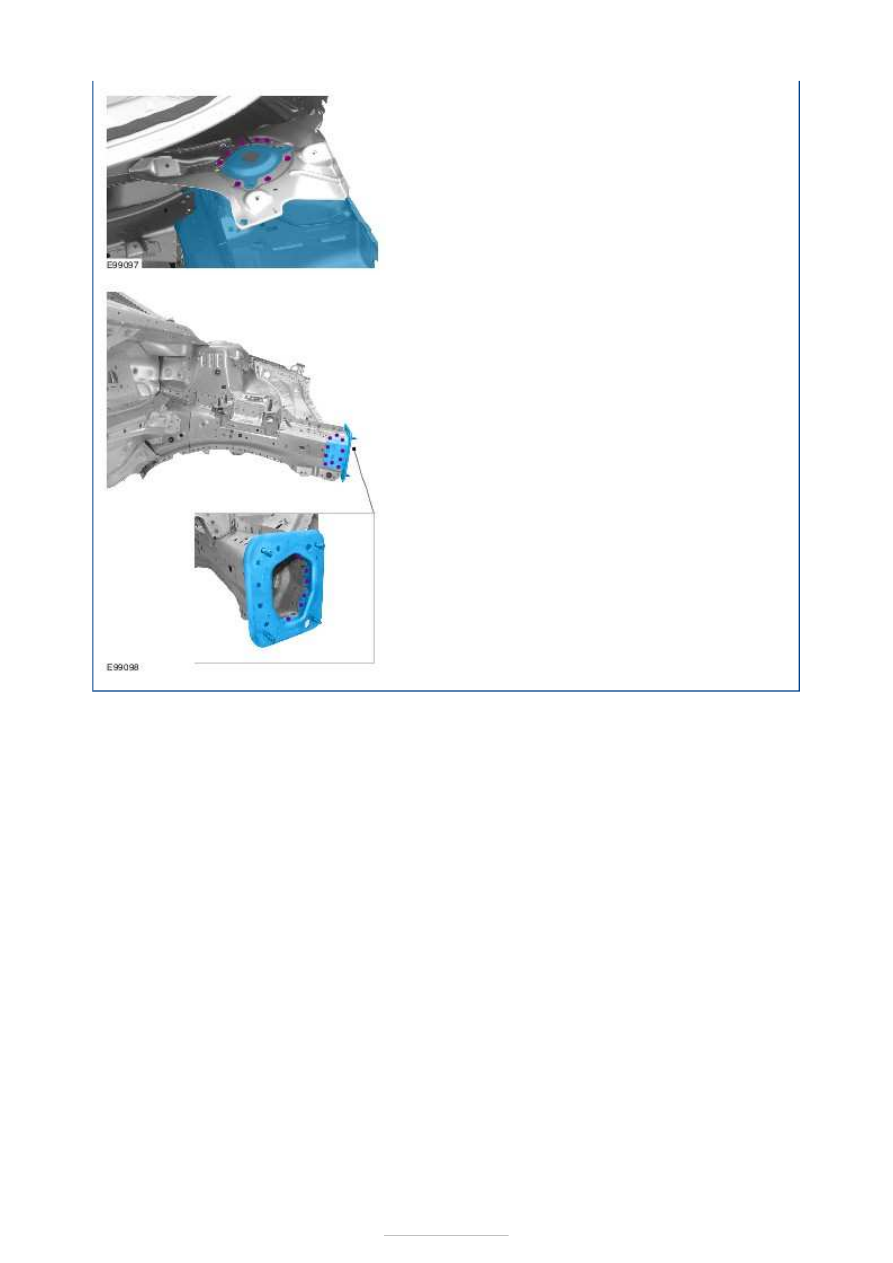

Longitudinal Member Flange Plate

NOTE: Fit in the Longitudinal Member
Flange Plate using the alignment angle
system.

Resistance spot weld - Panel thickness
partly 3 mm and greater!





Front End Sheet Metal Repairs - Front
Fender

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).
Refer to:

Fender Splash Shield

 (501-02 Front End

Body Panels, Removal and Installation).
Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

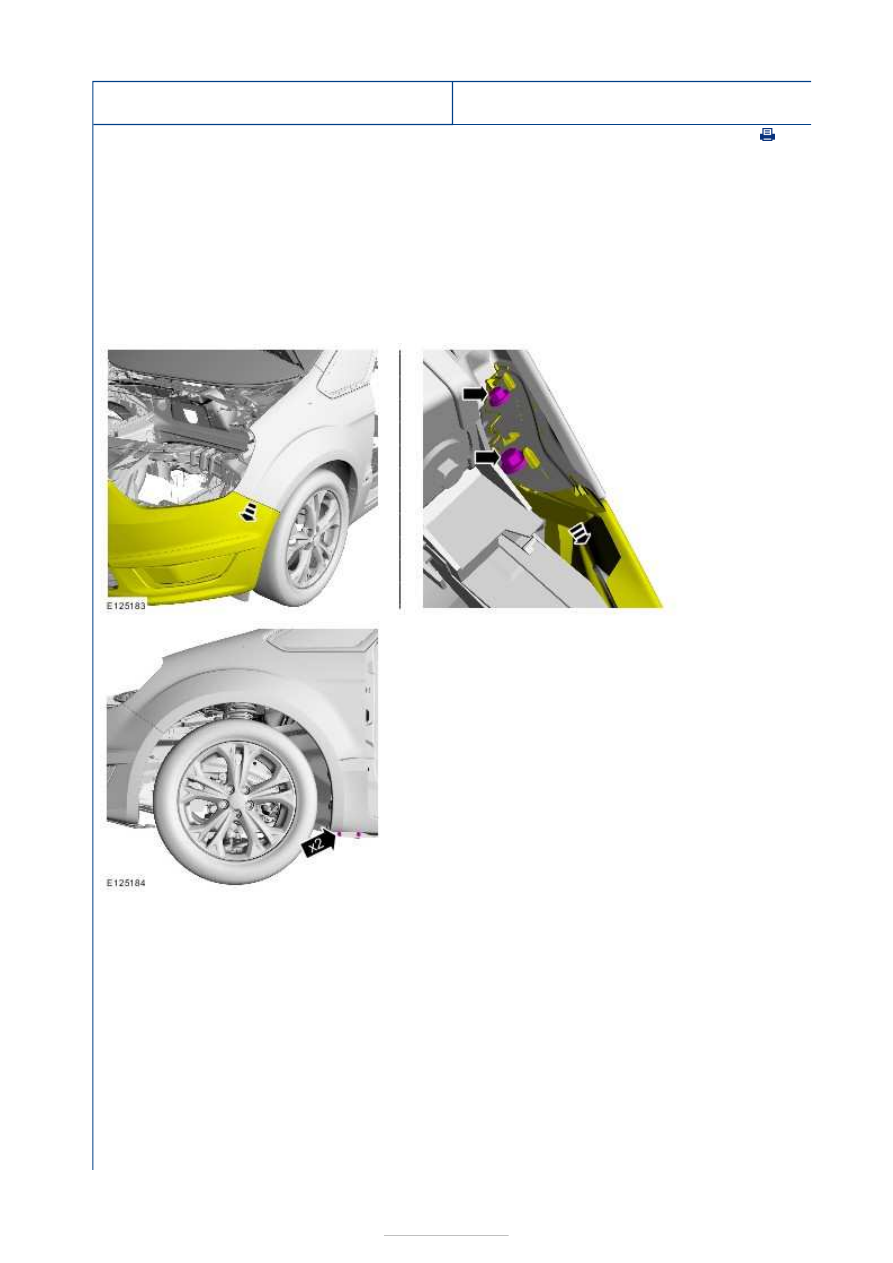

2.

3.

4.





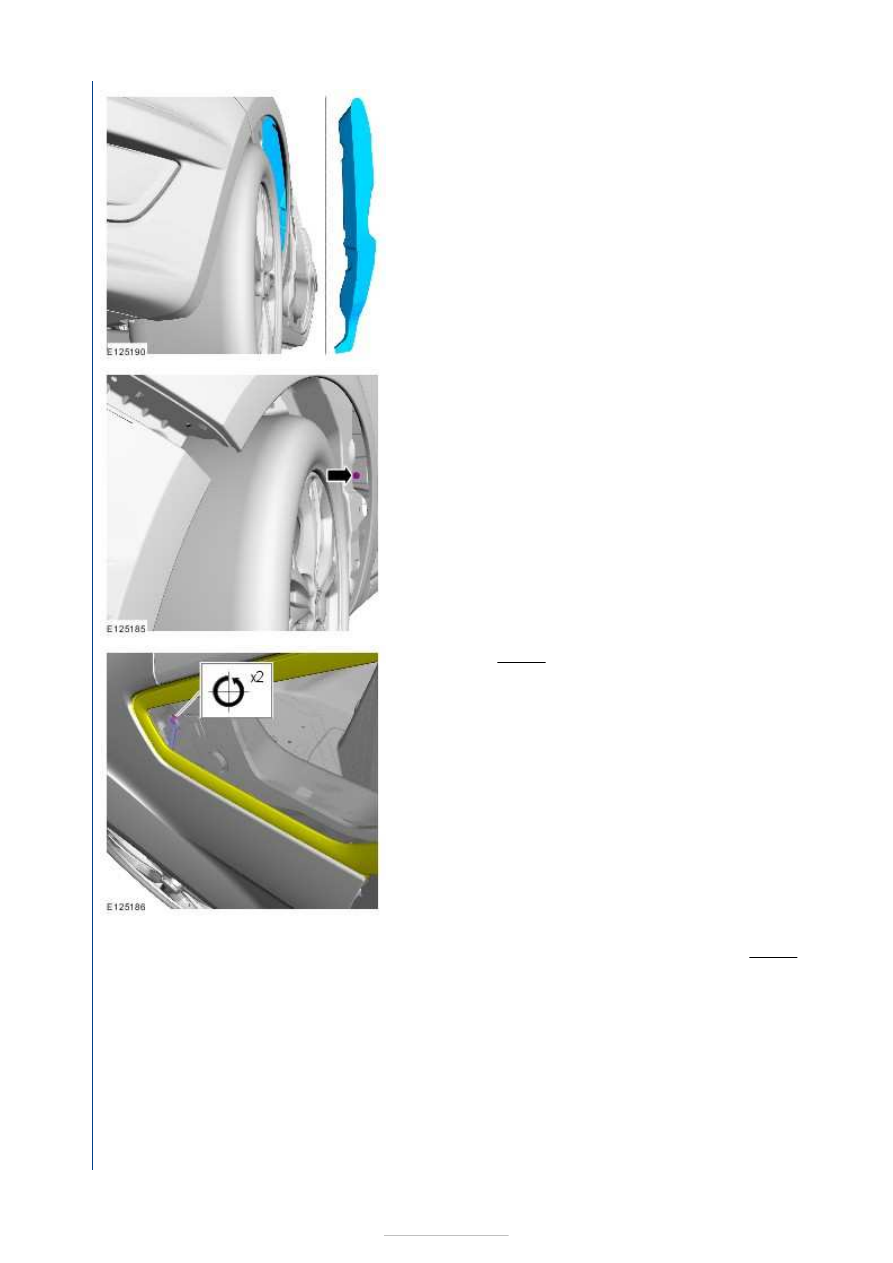

5.

6. Torque: 10 Nm

7. Torque:

10 Nm







Installation

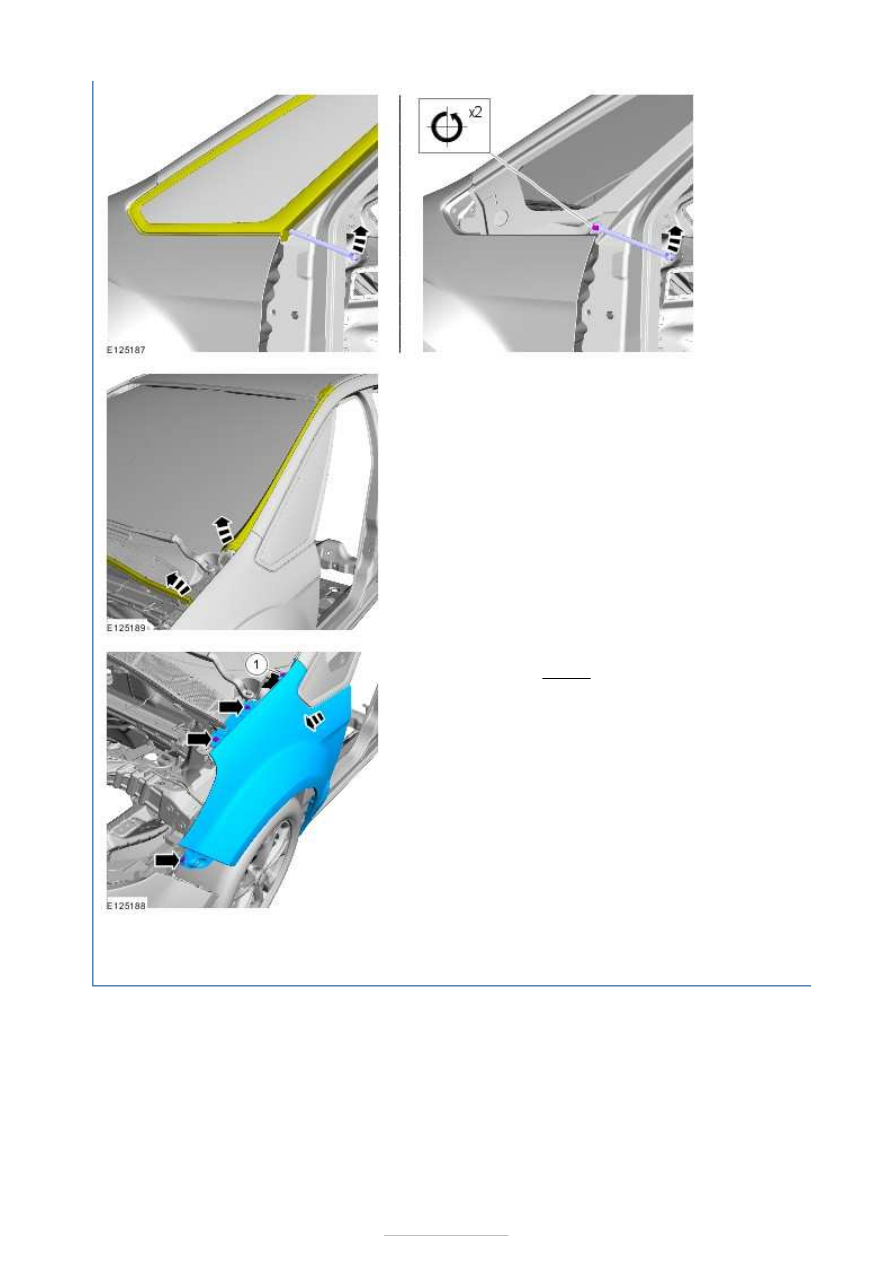

8.

9.

1. Torque: 10 Nm

1. To install, reverse the removal procedure.
