2001 RANGER ELECTRIC VEHICLE

150-51

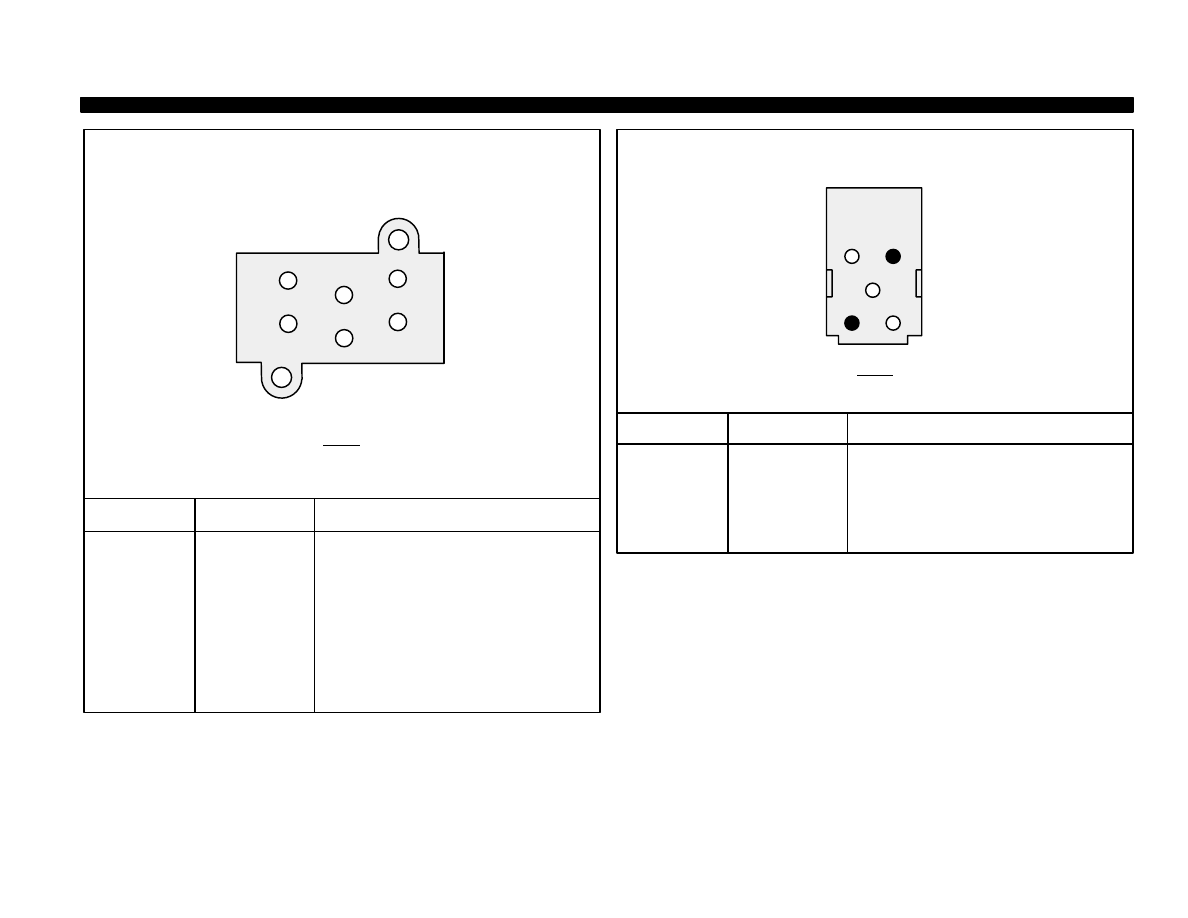

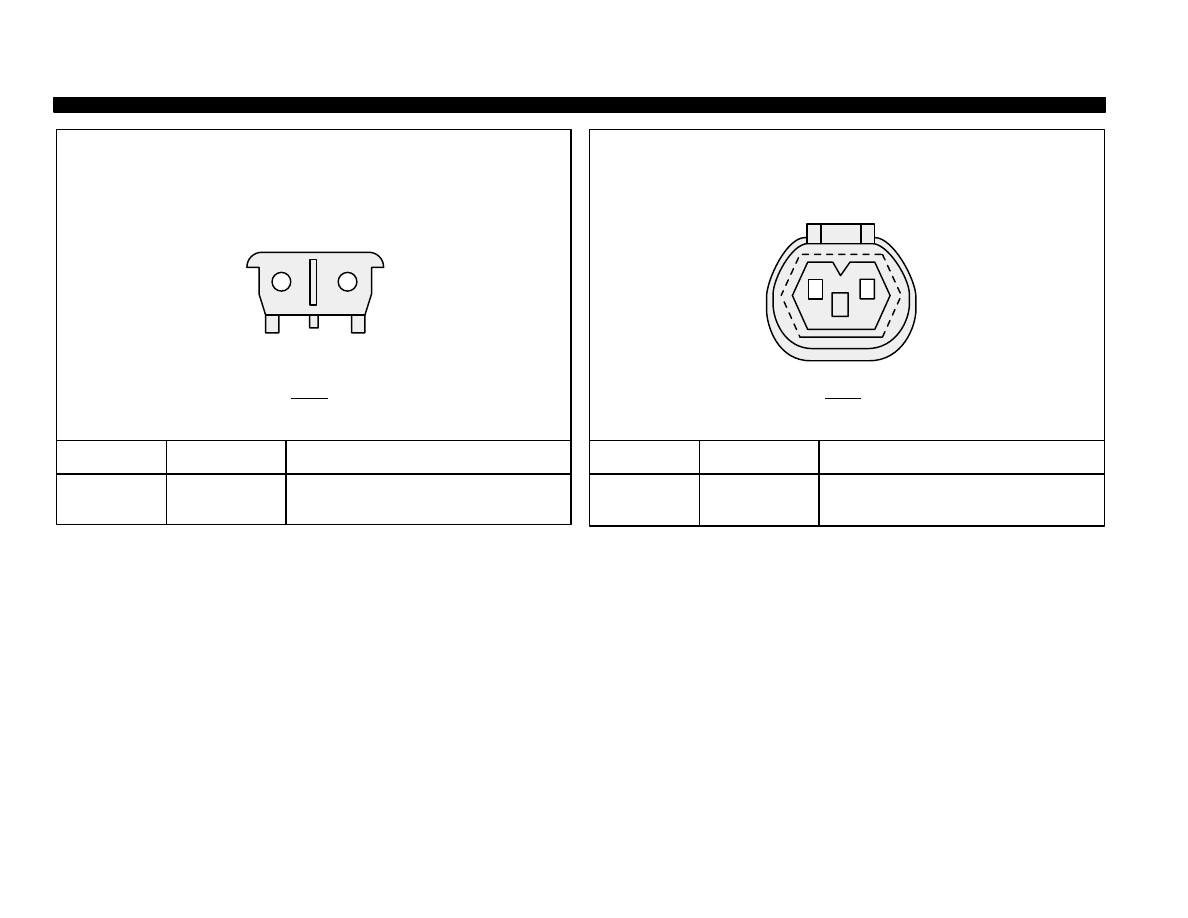

CONNECTOR FACES

1

2

3

540 (RD)

541 (DB)

542 (YE)

Right/Left Mirror Movement

Up/Down Mirror Movement

Mirror Motor, Feed

C500

PIN

CIRCUIT

CIRCUIT FUNCTION

LEFT EXTERIOR REAR VIEW MIRROR

14631

1

1

2

804(OG/LG)

813 (LB/WH)

Speaker, Left Front +

Speaker, Left Front -

C501

PIN

CIRCUIT

CIRCUIT FUNCTION

LEFT FRONT SPEAKER

19A044/14631

1

2

2

3

2001 RANGER ELECTRIC VEHICLE

150-52

CONNECTOR FACES

1

2

3

4

5

6

992 (WH/BK)

400 (LB/BK)

313 (WH/YE)

991 (TN/LB)

57 (BK)

314(TN/LB)

Master Window Adjust Switch, Feed, Up

Accessory Relay, Switched Power,

Output

Window Switch, Feed, Right Front, Up

Master Window Adjust Switch, Feed,

Down

Ground

Window Switch, Feed, Right Front,

Down

C502

PIN

CIRCUIT

CIRCUIT FUNCTION

MASTER WINDOW CONTROL SWITCH

14631

1

2

3

4

5

120 (PK/LG)

-

57 (BK)

-

119 (PK/YE)

Door Unlock Relay, Control

NOT USED

Ground

NOT USED

Door Lock Relay, Control

C503

PIN

CIRCUIT

CIRCUIT FUNCTION

LEFT DOOR LOCK SWITCH

14631

4

1

6

3

5

2

5

4

2

1

3

2001 RANGER ELECTRIC VEHICLE

150-53

CONNECTOR FACES

1

2

992 (WH/BK)

903 (RD)

Master Window Adjust Switch, Feed, Up

Window Motor, Feed, Down

C504

PIN

CIRCUIT

CIRCUIT FUNCTION

LEFT POWER WINDOW MOTOR

14631

1

2

163 (RD/OG)

117 (PK/BK)

Door Unlock, Output

Door Lock. Output

C505

PIN

CIRCUIT

CIRCUIT FUNCTION

LEFT DOOR LOCK ACTUATOR

14631

1

2

1

2

2001 RANGER ELECTRIC VEHICLE

150-54

CONNECTOR FACES

1

2

765 (YE/BK)

57 (BK)

Door Ajar Switch, Left

Ground

C506

PIN

CIRCUIT

CIRCUIT FUNCTION

LEFT DOOR AJAR SWITCH

19A044/14631

1

2

3

4

5

6

7

8

540 (RD)

544 (VT)

543 (DG)

541 (DB)

-

542 (YE)

542 (YE)

956 (OG/LG)

57 (BK)

Left Left/Right Motor Input/Output

Right Up/Down Motor Input/Output

Right Left/Right Motor Input/Output

Left Up/Down Motor Input/Output

NOT USED

Left Exterior Rear View Mirror

Input/Output

Right Exterior Rear View Mirror

Input/Output

Power (Hot At All Times)

Ground

C509

PIN

CIRCUIT

CIRCUIT FUNCTION

EXTERIOR REAR VIEW MIRROR SWITCH

14631

1

2

7

8

5

6

4

3

2

1
