Installation

1. NOTE: Before resistance spot welding of body

panels with a total panel thickness of 3 mm and
greater, the manufacturer's welding equipment
instructions and sub-section 501-25 must be
followed.

Refer to: Tools and Equipment for Body Repairs

(501-25 Body Repairs - General Information,
Description and Operation).

2. NOTE: Sealer or adhesive must not be applied

in welding zones. Areas which were bonded or
sealed needs to be thoroughly sealed
afterwards.

Refer to: Sealer, Underbody Protection Material

and Adhesives

(501-25 Body Repairs -

General Information, Description and
Operation).

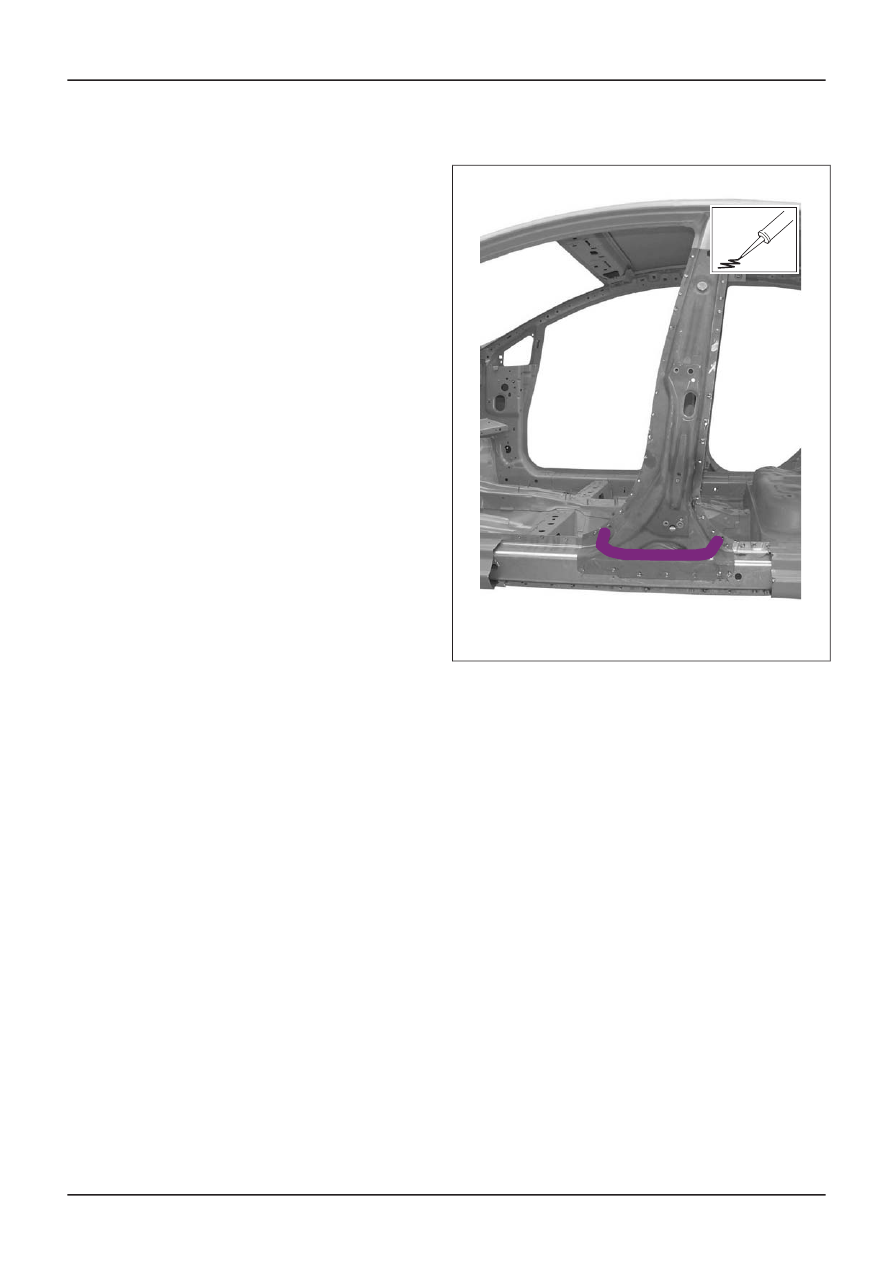

3.

Material: Windshield Adhesive Kit

(WSS-M11P57-A5)

•

E112824

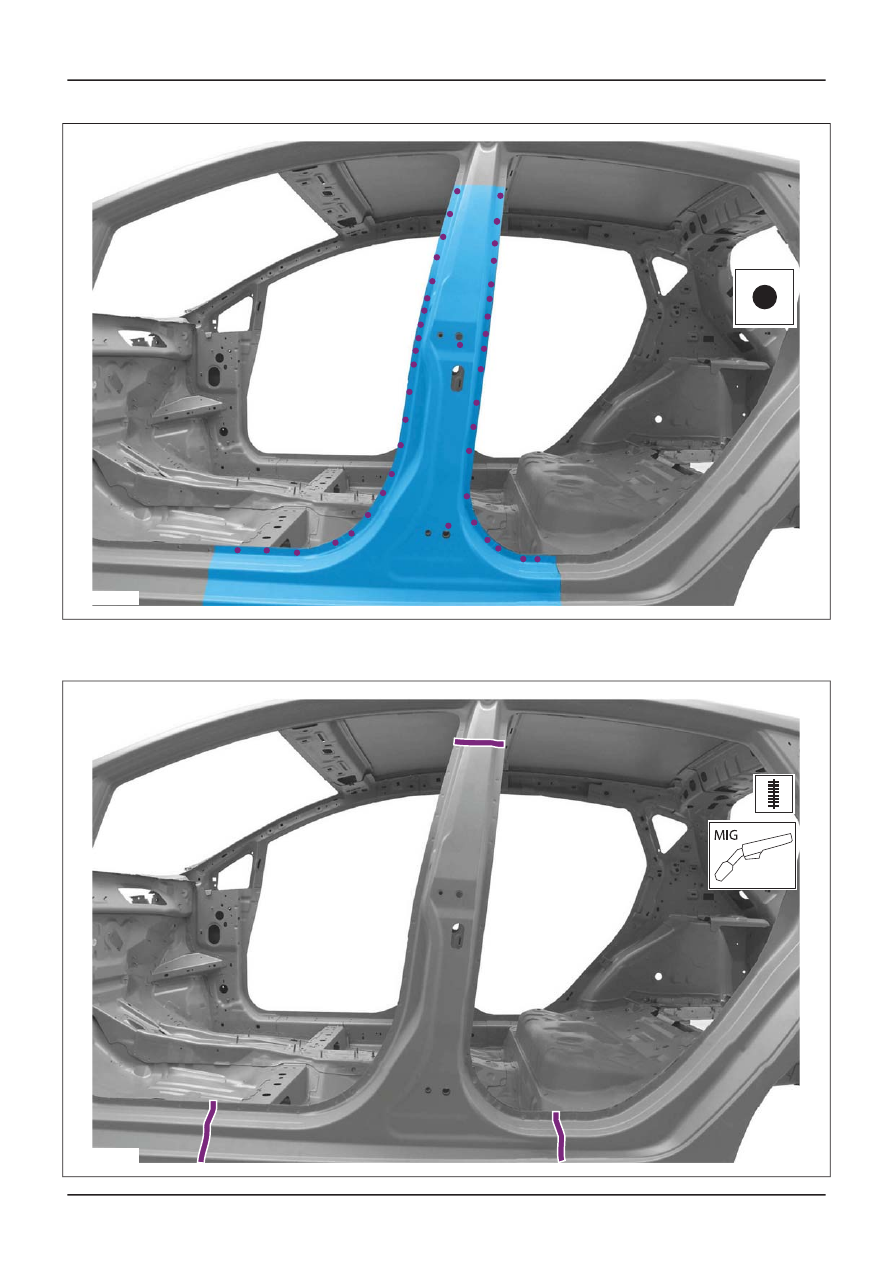

4.

G1133593en

501-29-

53

Side Panel Sheet Metal Repairs

501-29-

53

REMOVAL AND INSTALLATION

201

E112825

5.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E112826

G1133593en

501-29-

54

Side Panel Sheet Metal Repairs

501-29-

54

REMOVAL AND INSTALLATION

201

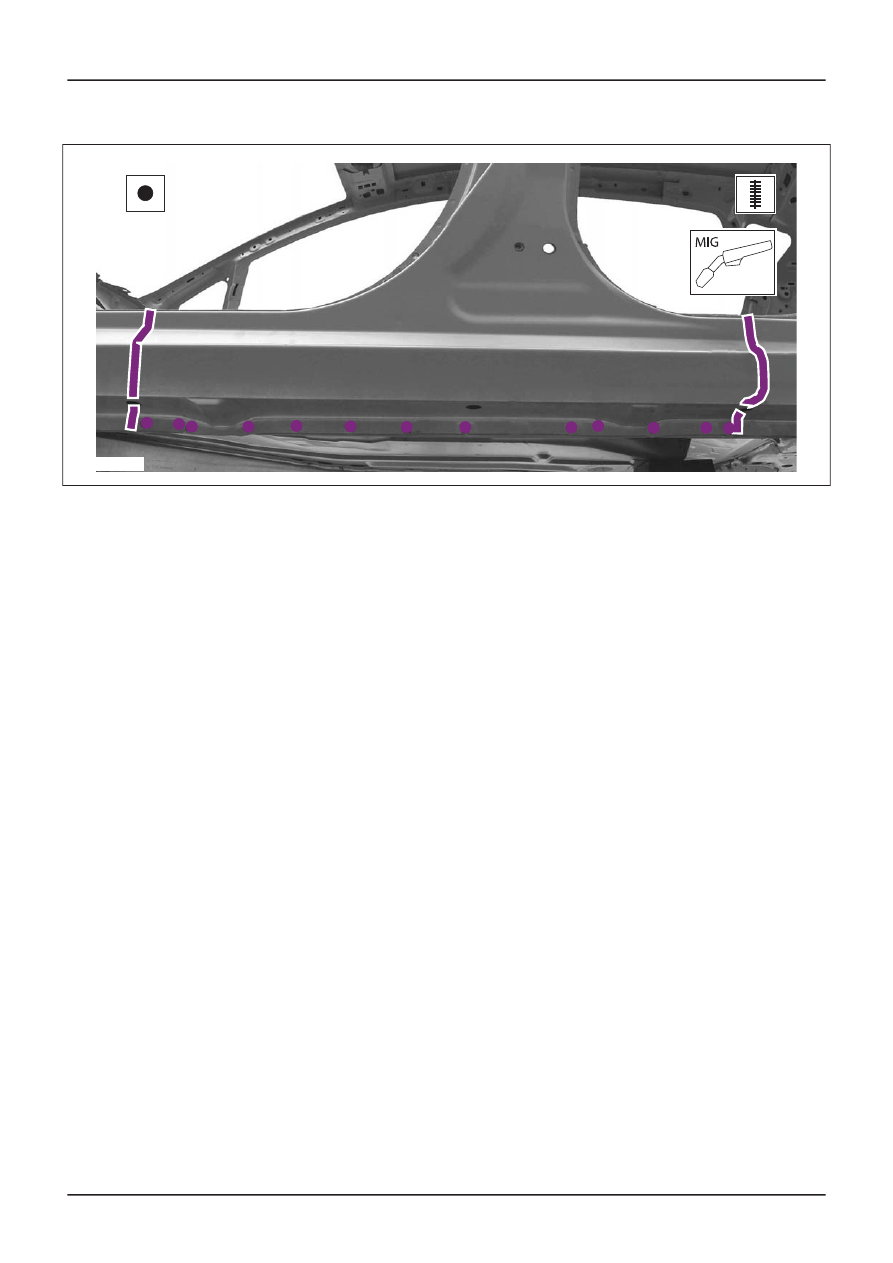

6.

General Equipment: Metal Inert Gas (MIG)

•

Welding Equipment

E112827

7. • Rocker Panel Trim

Removal and Installation).

Interior Trim and Ornamentation, Removal
and Installation).

• Front and Rear Door

G1133593en

501-29-

55

Side Panel Sheet Metal Repairs

501-29-

55

REMOVAL AND INSTALLATION

Refer to: Front Seat

(501-10 Seating,

Refer to: B-Pillar Trim Panel - 5-Door

(501-05

201

B-Pillar Outer Panel — 5-Door

Materials

Specification

Name

WSS-M11P57-A5

Windshield Adhesive Kit

General Equipment

Air Body Saw

Hot Air Gun

Metal Inert Gas (MIG) Welding Equipment

Spot weld drill Bit

Removal

1.

Rocker Panel Trim

Refer to: B-Pillar Trim Panel - 5-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: Front Seat

(501-10 Seating,

Removal and Installation).

•

• Front and Rear Door
• Reposition the carpeting and the wiring

harness away from the working area.

2.

General Equipment: Air Body Saw
General Equipment: Spot weld drill Bit

•

E111858

3.

General Equipment: Air Body Saw
General Equipment: Spot weld drill Bit

•

G1133594en

501-29-

56

Side Panel Sheet Metal Repairs

501-29-

56

REMOVAL AND INSTALLATION
