Ford Fiesta (2011 year). Manual - part 110

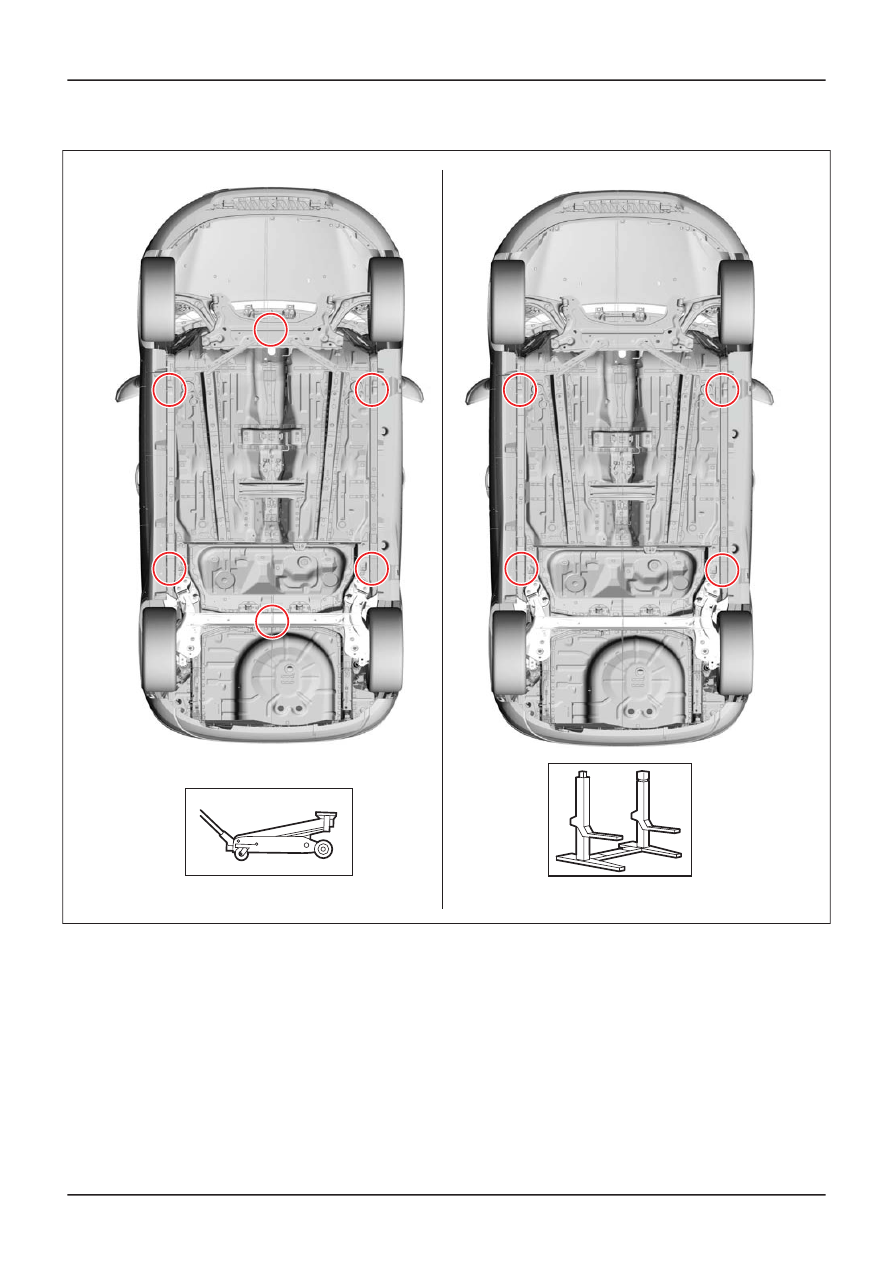

Lifting Points

E101825

G1080182en

501-26-

4

and Tolerance Checks

501-26-

4

DESCRIPTION AND OPERATION

201

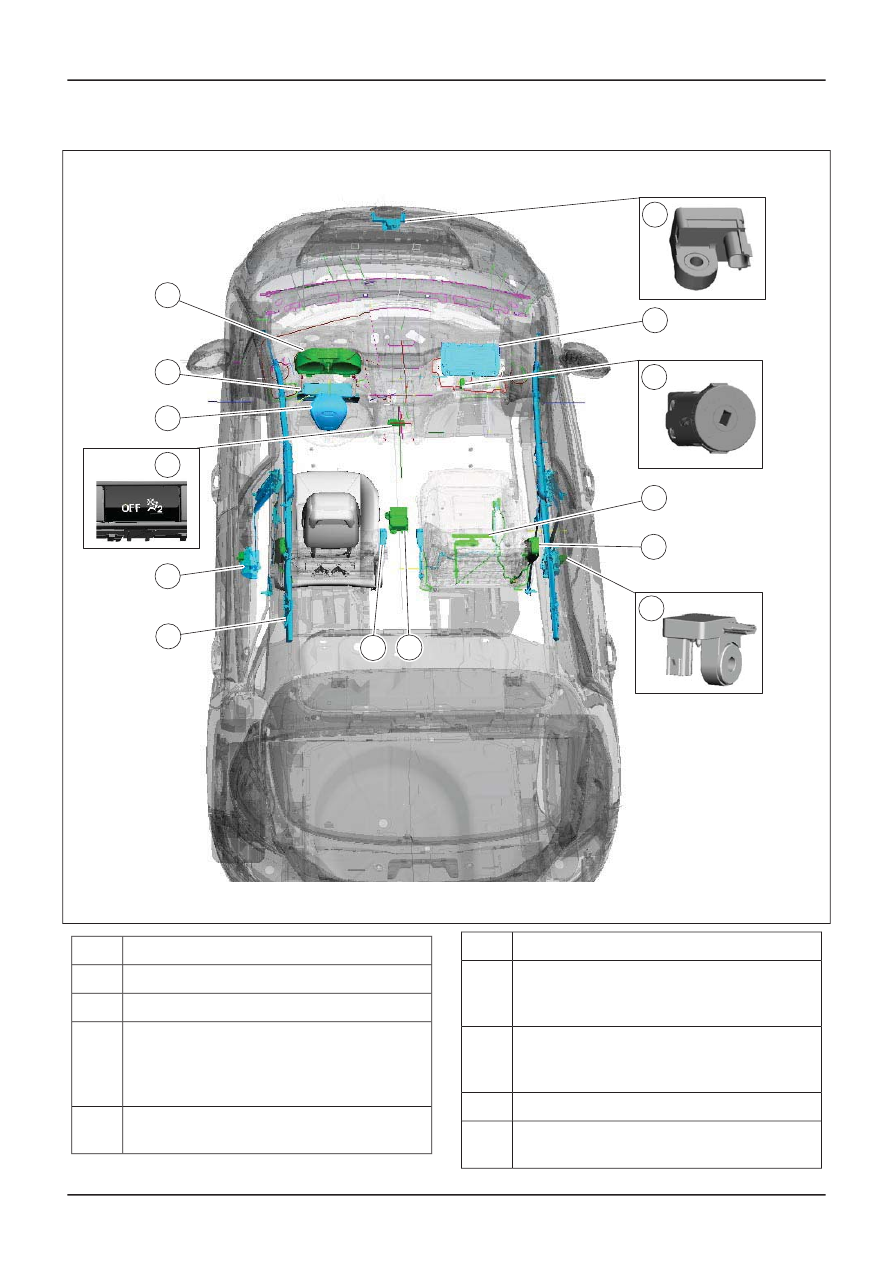

Air Bag and Safety Belt Pretensioner Supplemental Restraint System (SRS)

E103036

2

1

3

4

5

6

7

8

9

10

12

13

14

11

Description

Item

Front crash sensor

1

Front passenger airbag

2

PAD (passenger air bag deactivation)
deactivator switch
Comments:

optional

3

Seat occupant sensor (passenger side
only)

4

Description

Item

Side airbag (driver and passenger side)
Comments:

optional

5

Crash sensor (driver and passenger side)
Comments:

optional

6

RCM (restraints control module)

7

Safety belt buckle switch (driver and
passenger side)

8

G1080182en

501-26-

5

and Tolerance Checks

501-26-

5

DESCRIPTION AND OPERATION

201

Description

Item

Head airbag (driver and passenger side)
Comments:

optional

9

Belt pretensioner in the retractor (driver
and passenger side)

10

PAD indicator light
Comments:

optional

11

Description

Item

Driver air bag

12

Knee air bag
Comments:

optional

13

Instrument cluster with airbag indicator
light and safety belt warning light

14

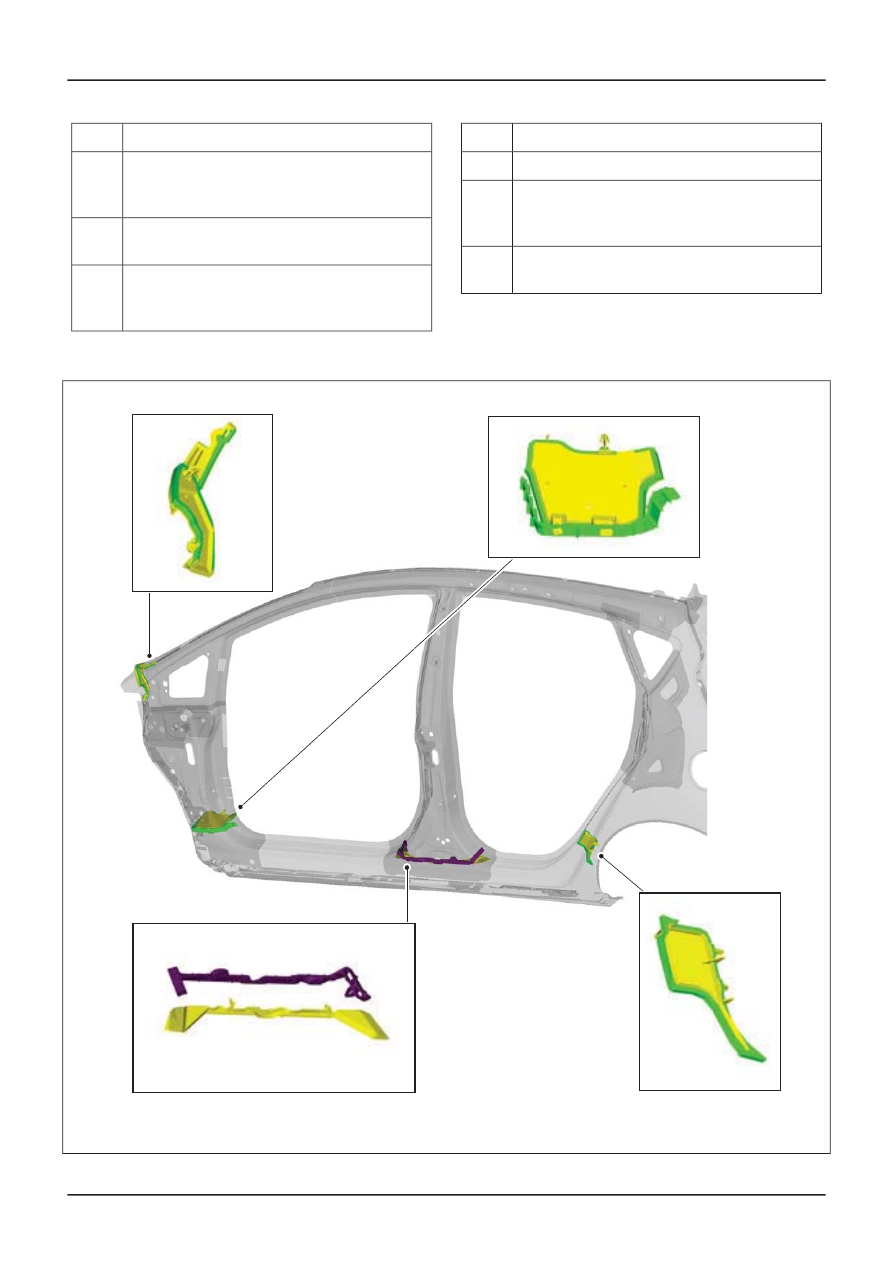

NVH expandables

E116026

G1080182en

501-26-

6

and Tolerance Checks

501-26-

6

DESCRIPTION AND OPERATION

201

Body and Frame – Overview

Introduction

With the 2008.75 model year, the Ford Fiesta is
superseded by a completely new vehicle. The
Fiesta is based on the B2e platform which has
been developed in co-operation with Mazda. 3-door
and 5-door body versions are offered. Within the
company the model designation is B299. Overall

the vehicle weighs less than its predecessor.
However, it offers increased occupant safety
through the use of high-strength and
super-high-strength steels. The high-strength and
super-high-strength steels used make extra
demands on the tools to be employed for some
body repairs.

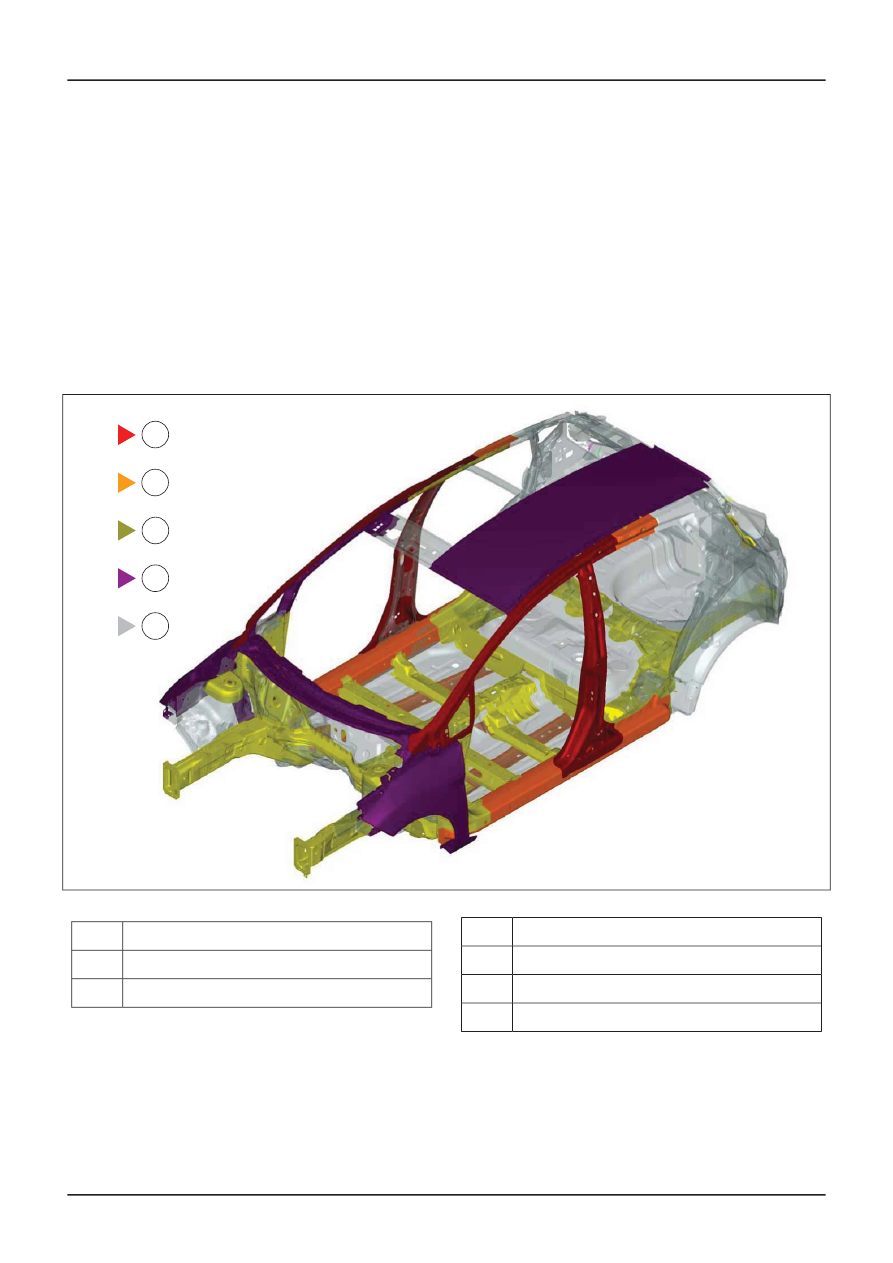

High-strength and super-high-strength steels

E116044

1

2

3

4

5

Yield strength

Description

Item

UHSS (> 800 MPa)

1

EHSS (380 - 800 MPa)

2

Description

Item

VHSS (280 - 380 MPa)

3

HSS (180 - 280 MPa)

4

MS (< 180 MPa)

5

G1080183en

501-26-

7

and Tolerance Checks

501-26-

7

DESCRIPTION AND OPERATION

201
