Passenger Air Bag Module

Removal

WARNINGS:

The supplemental restraint system (SRS)
is active for a certain length of time after
the power supply has been disconnected.
Wait for a minimum of 3 minutes before
disconnecting or removing any SRS
components.

Make sure that the vehicle electrical
system is fully depowered and no other
power source is connected.

NOTE: Removal steps in this procedure may
contain installation details.

1.

Refer to: Supplemental Restraint System (SRS)

Health and Safety Precautions

(100-00

General Information, Description and
Operation).

2.

Refer to: Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables,
General Procedures).

3.

E103060

4.

Torque: 6 Nm

E103107

x8

Installation

1. To install, reverse the removal procedure.

G1063213en

501-20B-

24

Supplemental Restraint System

501-20B-

24

REMOVAL AND INSTALLATION

201

Side Air Bag Module

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1.

Refer to: Front Seat Backrest Cover

(501-10

Seating, Removal and Installation).

2.

E102619

3. NOTE: Note the position of the electrical

connectors.

G1063214en

501-20B-

25

Supplemental Restraint System

501-20B-

25

REMOVAL AND INSTALLATION

201

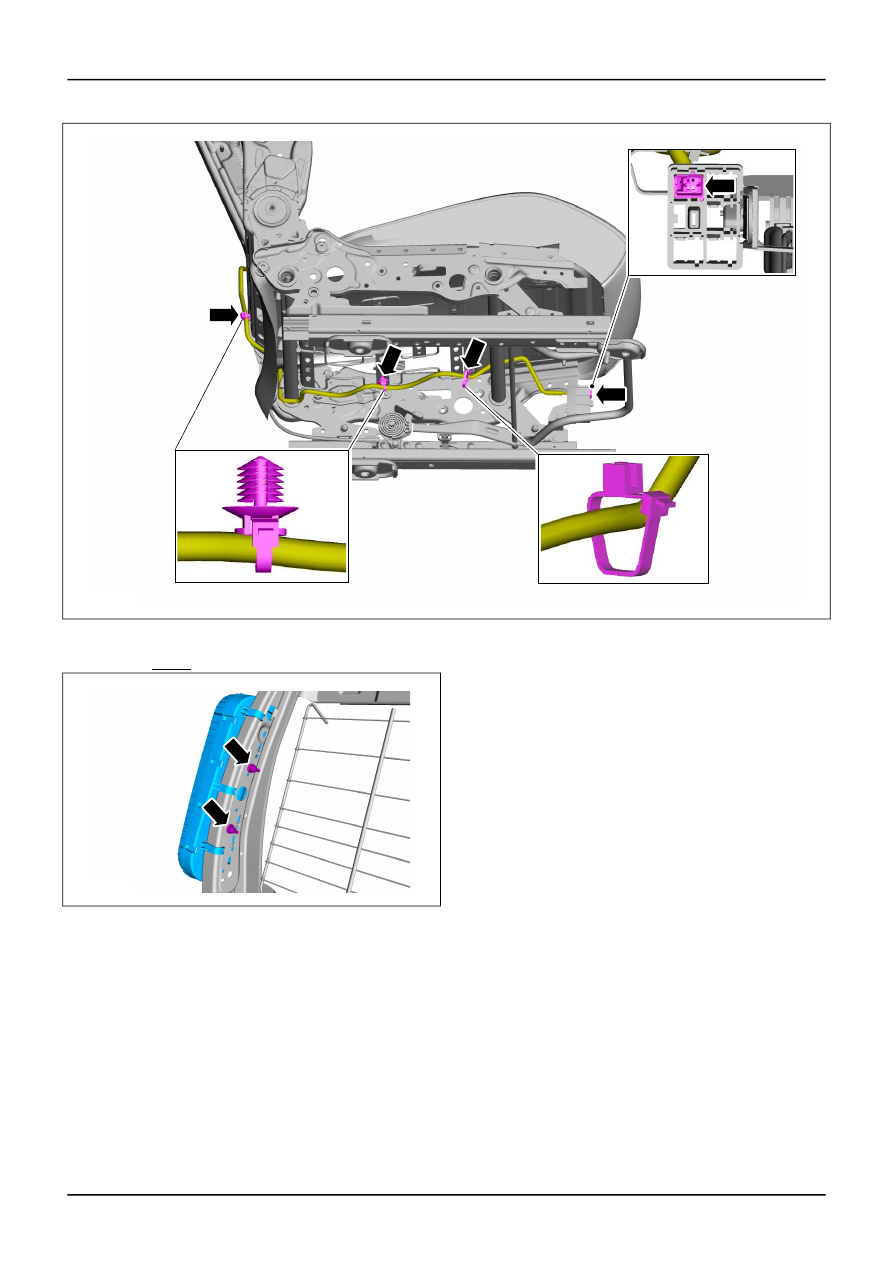

E107387

4. Torque: 6 Nm

E100044

Installation

1. To install, reverse the removal procedure.

G1063214en

501-20B-

26

Supplemental Restraint System

501-20B-

26

REMOVAL AND INSTALLATION

201

Side Air Curtain Module

General Equipment

Flat-bladed screwdriver

General Equipment

Long Nose Pliers

Removal

WARNINGS:

The supplemental restraint system (SRS)
is active for a certain length of time after
the power supply has been disconnected.
Wait for a minimum of 3 minutes before
disconnecting or removing any SRS
components.

Make sure that the vehicle electrical
system is fully depowered and no other
power source is connected.

Wear safety goggles.

NOTE: Removal steps in this procedure may
contain installation details.

1.

Refer to: Supplemental Restraint System (SRS)

Health and Safety Precautions

(100-00

General Information, Description and
Operation).

Refer to: Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables,
General Procedures).

Refer to: Headliner - 4-Door

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

Refer to: Headliner - 5-Door

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

2.

If equipped.

General Equipment: Long Nose Pliers

1.

1

E103471

G1063215en

501-20B-

27

Supplemental Restraint System

501-20B-

27

REMOVAL AND INSTALLATION

201
