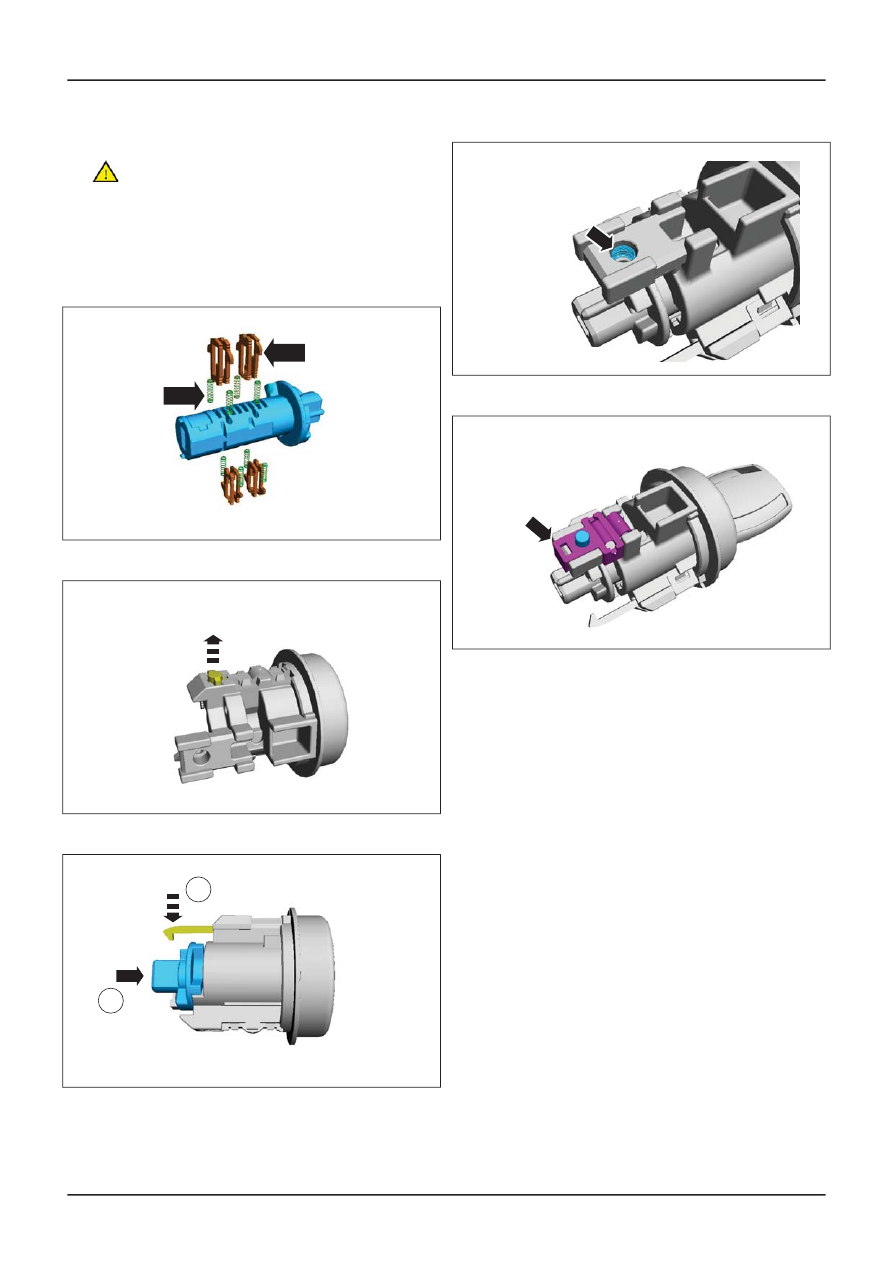

Assembly

12.

CAUTION: Make sure that the
components are installed to the position
noted before removal.

NOTE: One group of tumblers is signed with a
one digit number (1 to 5), the other group of
tumblers is signed with a two digit number (11
to 15).

E121574

x8

x8

13.

E121573

14.

E121572

1

2

15.

E121498

16.

E121497

G1246544en

501-14-

29

Handles, Locks, Latches and Entry Systems

501-14-

29

DISASSEMBLY AND ASSEMBLY

201

SECTION 501-16 Wipers and Washers

PAGE

CONTENTS

DESCRIPTION AND OPERATION

501-16-2

Wipers and Washers (Component Location)......................................................................

501-16-3

Wipers and Washers (Overview)........................................................................................

501-16-3

WINDSHIELD WIPERS......................................................................................................

501-16-3

Front Wipers...................................................................................................................

501-16-3

Automatic wiper system..................................................................................................

501-16-3

Rear wiper.......................................................................................................................

501-16-3

Combined rain sensor/light sensor.....................................................................................

501-16-4

Windshield washers............................................................................................................

501-16-5

Wipers and Washers (System Operation and Component Description)............................

501-16-5

Control Diagram.................................................................................................................

501-16-6

System Operation...............................................................................................................

501-16-6

Front wiper / washer system...........................................................................................

501-16-6

Intermittent wipe..............................................................................................................

501-16-6

Auto.................................................................................................................................

501-16-6

Front washer system......................................................................................................

501-16-7

Rear windshield wash/wipe system................................................................................

501-16-7

Component Description......................................................................................................

501-16-7

Switch, wash/wipe system..............................................................................................

501-16-7

Rain Sensor....................................................................................................................

501-16-8

Front windshield wiper motor..........................................................................................

501-16-8

Rear wiper motor............................................................................................................

DIAGNOSIS AND TESTING

501-16-10

Wipers and Washers..........................................................................................................

501-16-10

Inspection and Verification..................................................................................................

GENERAL PROCEDURES

501-16-11

Windshield Wiper Blade and Pivot Arm Adjustment...........................................................

REMOVAL AND INSTALLATION

501-16-13

Windshield Wiper Motor......................................................................................................

501-16-16

Rear Window Wiper Motor.................................................................................................

501-16-17

Windshield Washer Pump..................................................................................................

501-16-18

Windshield Washer Reservoir............................................................................................

501-16-

1

Wipers and Washers

501-16-

1

.

VEHICLE APPLICATION:

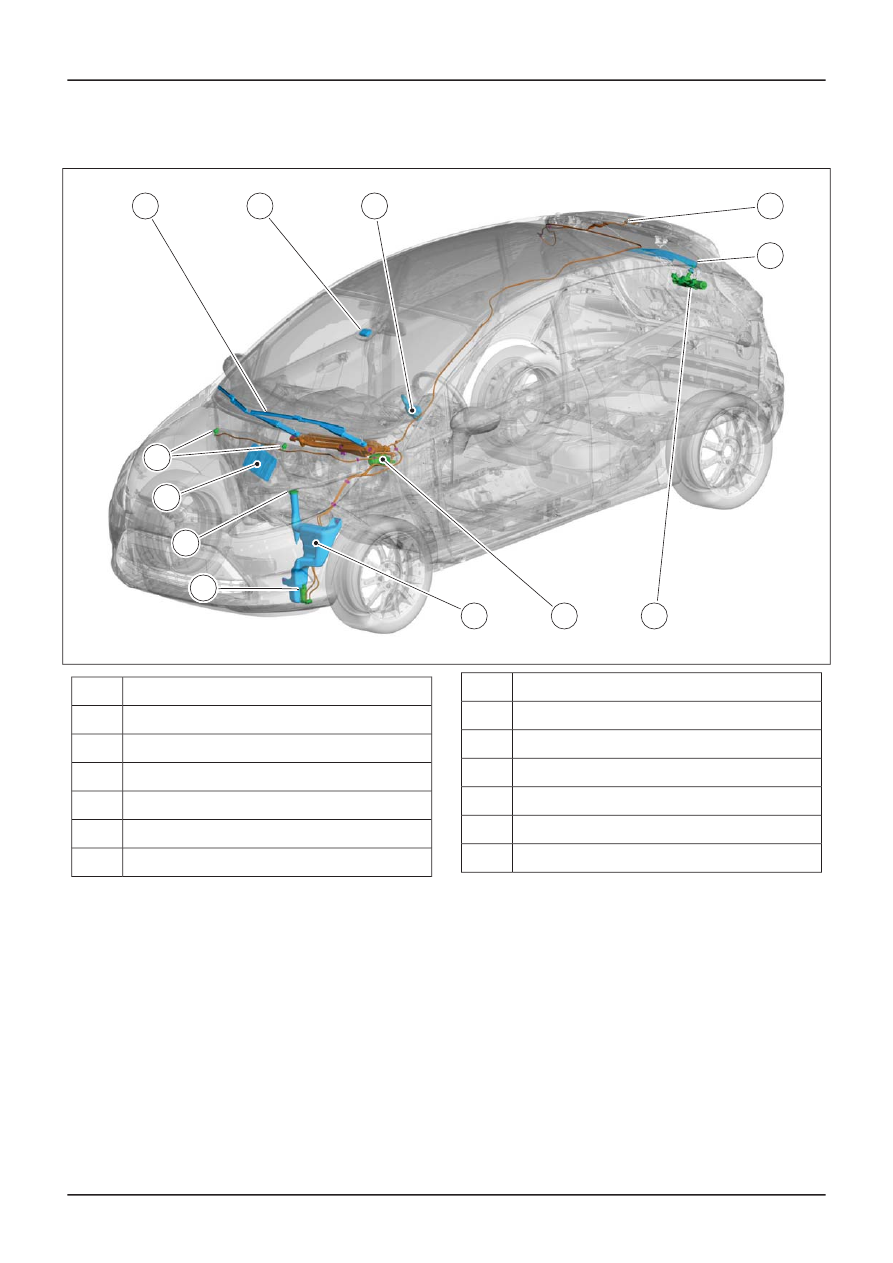

Wipers and Washers – Component Location

E107049

1

7

2

4

5

3

8

9

6

12

10

11

Description

Item

Windshield wiper arms and linkage

1

Combined rain sensor/light sensor

2

Switch, wash/wipe system

3

Rear window washer nozzle

4

rear window wiper arm

5

Rear wiper motor

6

Description

Item

Front windshield wiper motor

7

Washer reservoir

8

Washer pump

9

Cap, washer reservoir

10

BCM (bodywork control module)

11

Front washer jets

12

G1079965en

501-16-

2

Wipers and Washers

501-16-

2

DESCRIPTION AND OPERATION

201

Wipers and Washers – Overview

The window wipers and the window washer system
are controlled by the BCM (Body Control Module).

WINDSHIELD WIPERS

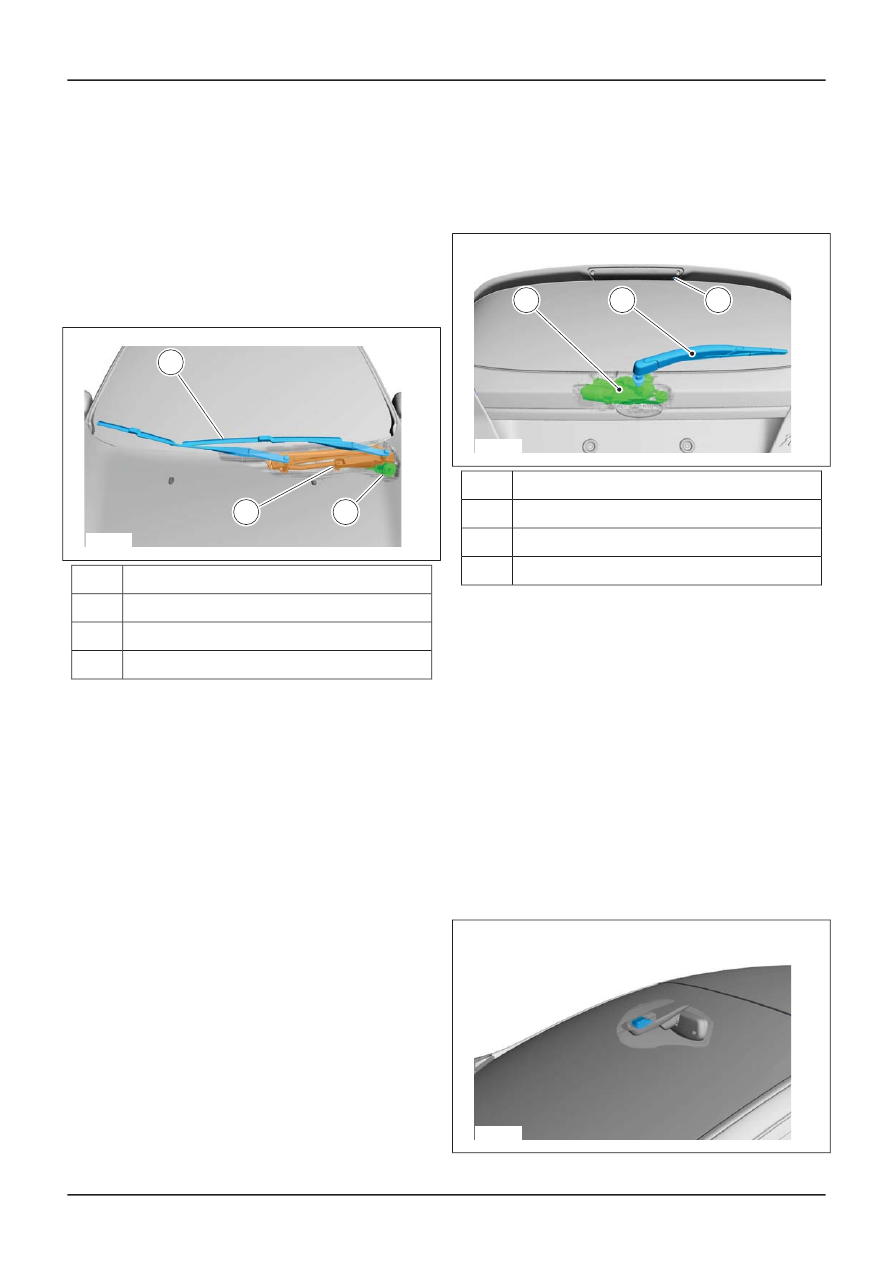

Front Wipers

E107100

1

2

3

Description

Item

Wiper arms

1

Wiper linkage assembly

2

Front windshield wiper motor

3

The front wiper blades are flat blades. These offer
the following advantages over conventional wiper
blades:

• reduced noise when operating

• improved wiping because of the reduced

tendency to lift up at high vehicle speeds

• lower installed height

Automatic wiper system

Some models without a combined rain sensor/light
sensor are equipped with a speed-dependent wiper
interval for the front wipers. If the vehicle is
decelerated to walking speed or a standstill, then
the system automatically changes to the next
slower interval setting. If the speed is increased,
the wiper speed returns to the manually selected
setting. If the wiper lever is moved while the system
is switched on the system is switched off. If the
vehicle is decelerated to walking speed or a
standstill again, then the system is switched back
on again.

Rear wiper

E107101

1

2

3

Description

Item

Rear wiper motor

1

Wiper pivot arms

2

Rear window washer nozzle

3

When reverse gear is engaged the rear wiper is
automatically switched on if

• the rear wiper is switched off and

• the front wipers are switched on or

• automatic wipe mode is selected (optional in

certain markets) and the rain sensor (optional
in certain markets) has switched on the front
wipers.

The rear wiper delay interval is regulated according
to the speed of the front wipers.

Combined rain sensor/light sensor

The combined rain sensor/light sensor is optional
in certain markets.

E107399

G1071749en
