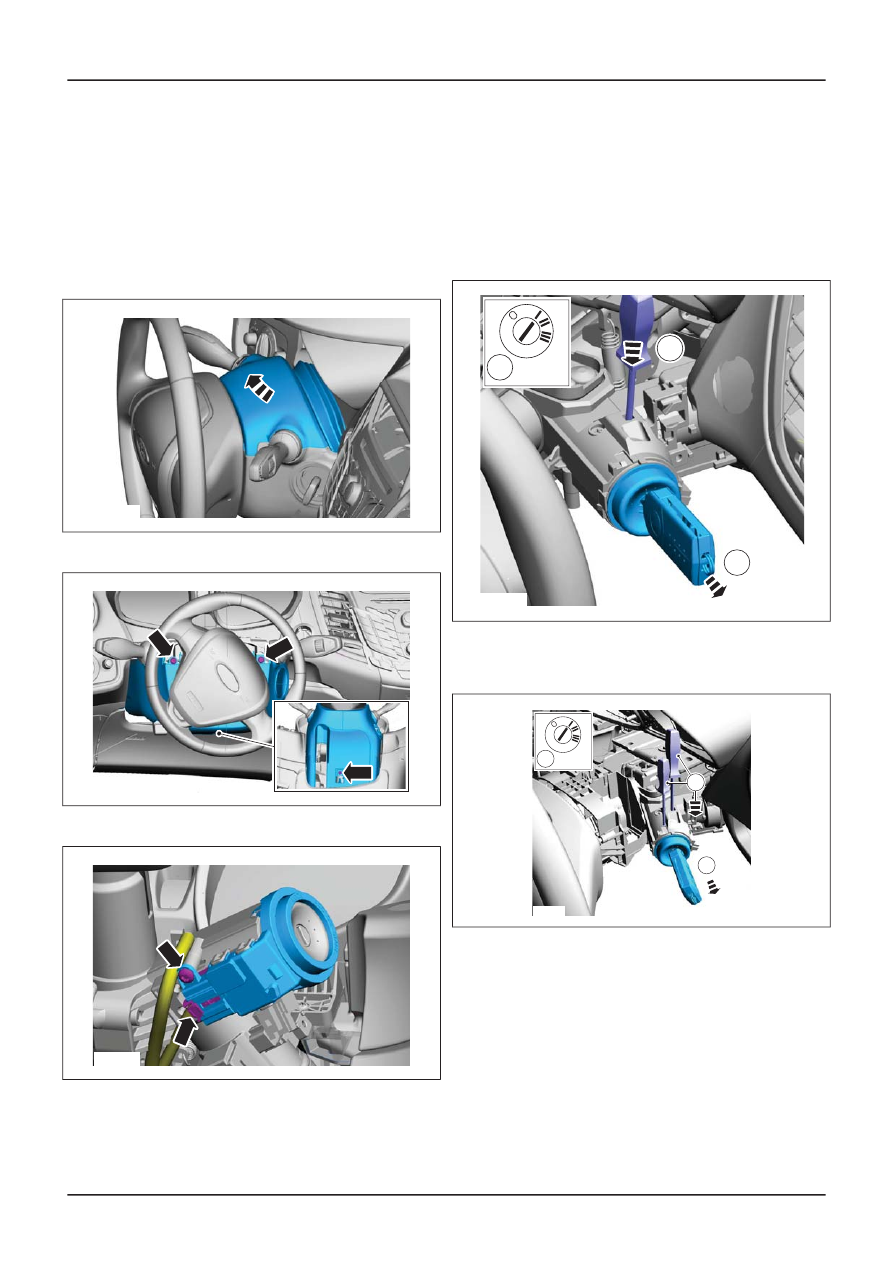

Ignition Lock Cylinder

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1.

E103032

2.

E100556

3.

E106773

Left-hand drive vehicles

4.

2

3

E106774

1

Right-hand drive vehicles

5.

E117525

3

2

1

Installation

1. To install, reverse the removal procedure.

G1087172en

501-14-

13

Handles, Locks, Latches and Entry Systems

501-14-

13

REMOVAL AND INSTALLATION

201

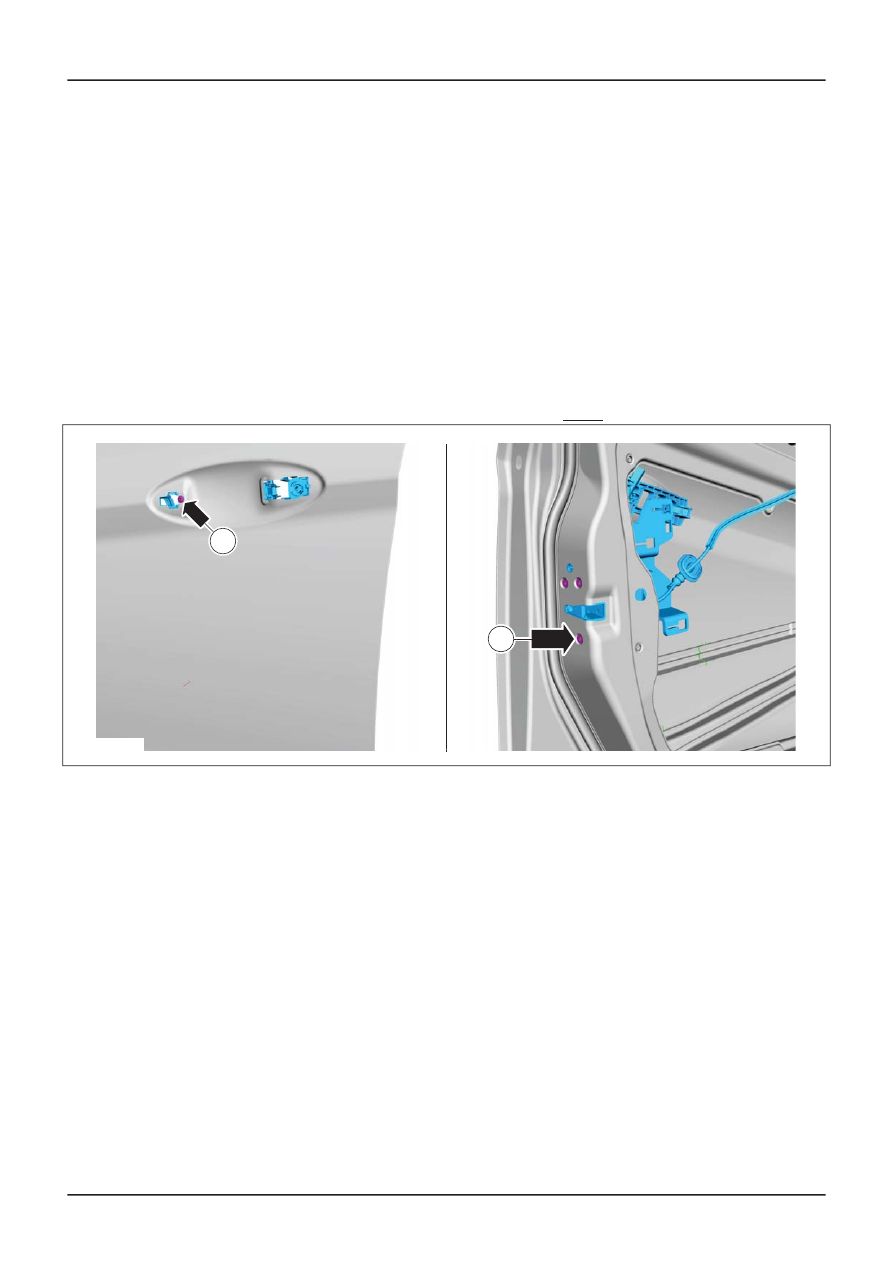

Front Door Latch

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1.

Refer to: Front Door Window Regulator (501-11

Glass, Frames and Mechanisms, Removal
and Installation).

Refer to: Exterior Front Door Handle

(501-14

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

Refer to: Front Door Lock Cylinder

(501-14

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

2.

Torque: 8 Nm

2.

E106283

1

x3

2

Installation

1. To install, reverse the removal procedure.

G1079956en

501-14-

14

Handles, Locks, Latches and Entry Systems

501-14-

14

REMOVAL AND INSTALLATION

201

Rear Door Latch

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1.

Refer to: Rear Door Window Regulator

(501-11

Glass, Frames and Mechanisms, Removal
and Installation).

Refer to: Exterior Rear Door Handle

(501-14

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

2.

Torque: 8 Nm

2.

E107267

x3

2

1

Installation

1. To install, reverse the removal procedure.

G1079957en

501-14-

15

Handles, Locks, Latches and Entry Systems

501-14-

15

REMOVAL AND INSTALLATION

201

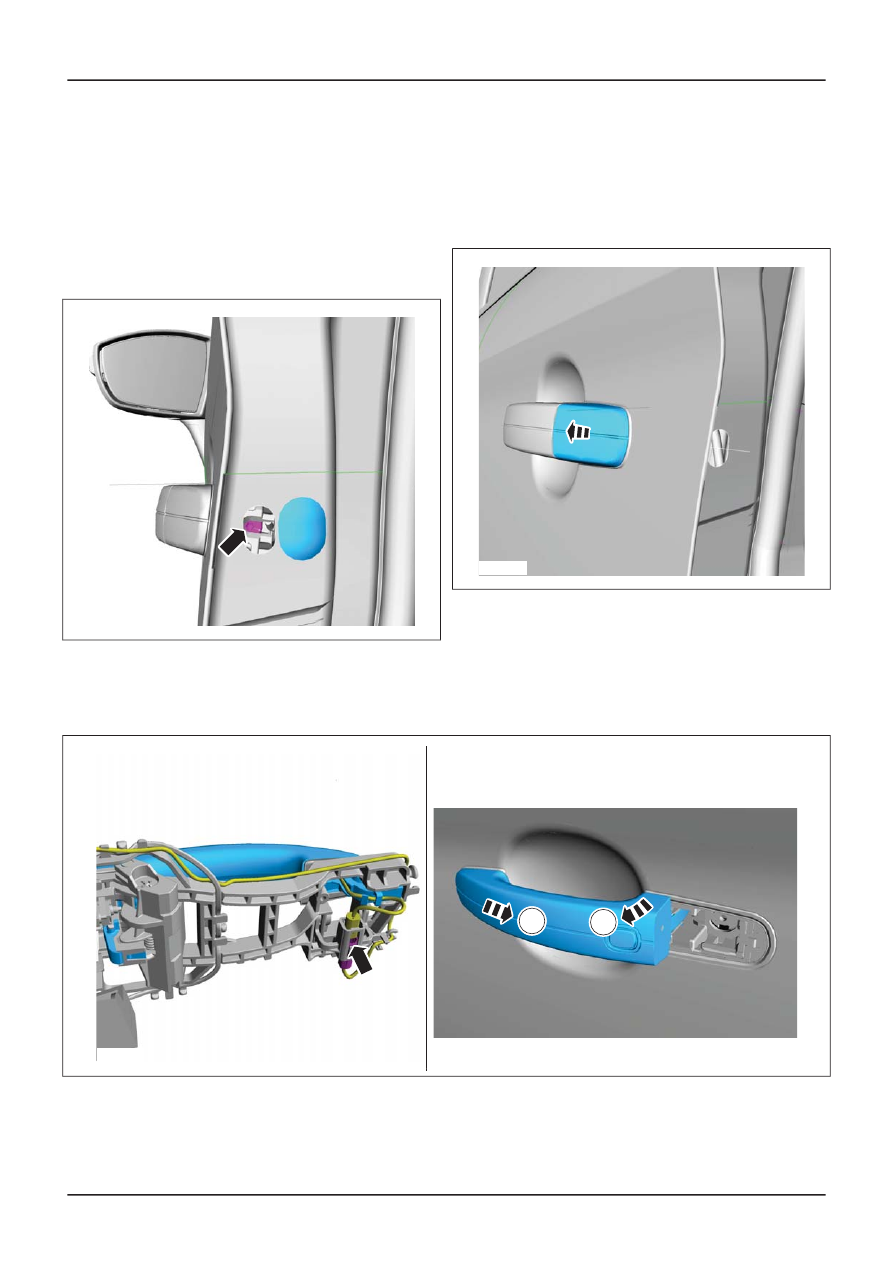

Exterior Front Door Handle

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1.

E107455

2.

E101203

Vehicles with keyless entry

3.

Refer to: Front Door Window Regulator

(501-11

Glass, Frames and Mechanisms, Removal
and Installation).

4.

E101202

1

2

G1079958en

501-14-

16

Handles, Locks, Latches and Entry Systems

501-14-

16

REMOVAL AND INSTALLATION

201
