Ford Fiesta (2011 year). Manual - part 1

Body – Overview

General

At introduction the following vehicle variants are
initially available:

• 3-door and

• 5-door.

The equipment level can be chosen from the
following:

• Ambiente (standard equipment level),

• Trend (medium equipment level),

• Ghia (high equipment level),

• Titanium (high equipment level),

• Sport (high equipment level).

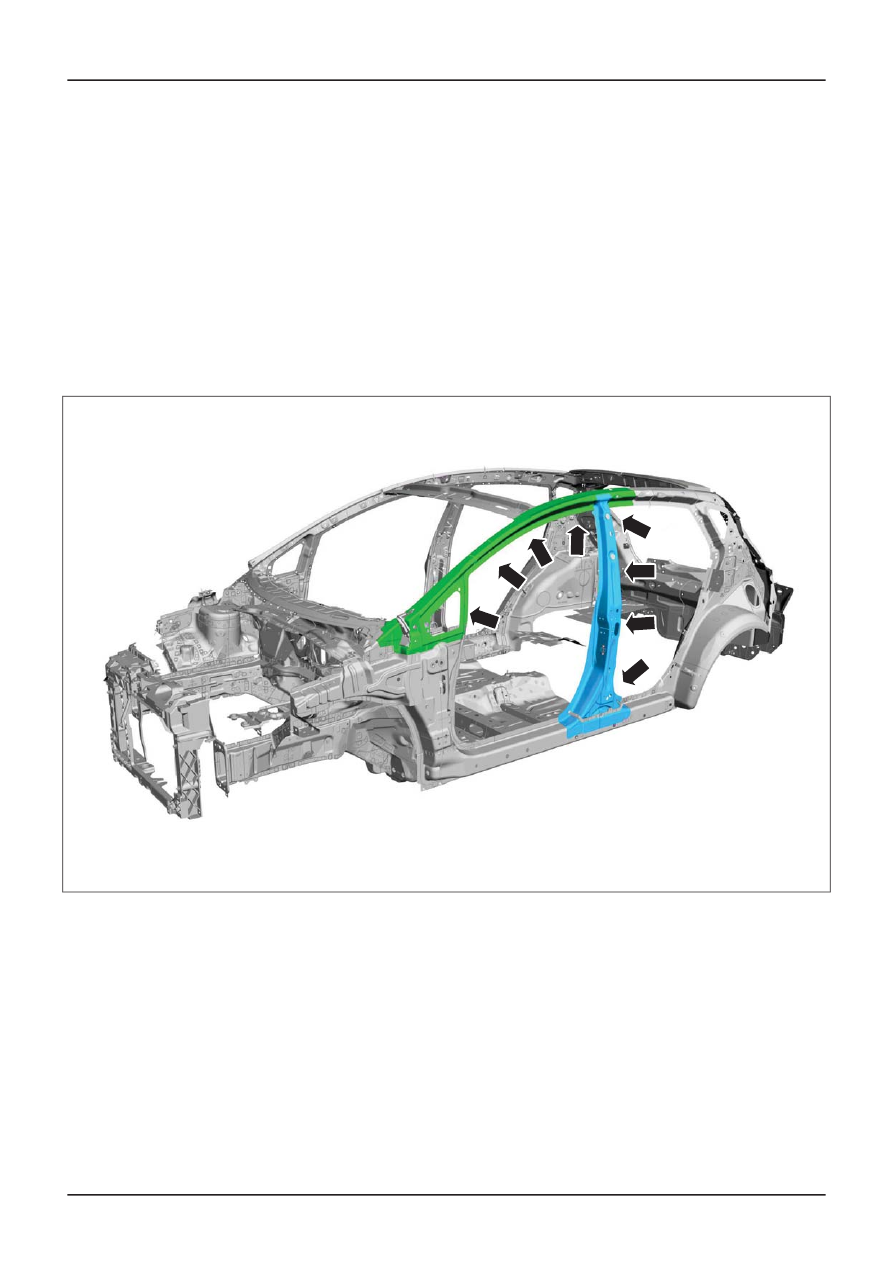

A- and B-pillar reinforcement

E103380

The A- and B-pillar reinforcement is made of the
highest strength boron steel.

These sheet metal parts can only be replaced as
a complete unit during repairs and that section
repairs are not possible.

Special installation and removal requirements must
be observed during repairs. Special tools are also
required. Relevant instructions are available in the
current service literature.

G1071723en

501-00-

2

Body System - General Information

501-00-

2

DESCRIPTION AND OPERATION

201

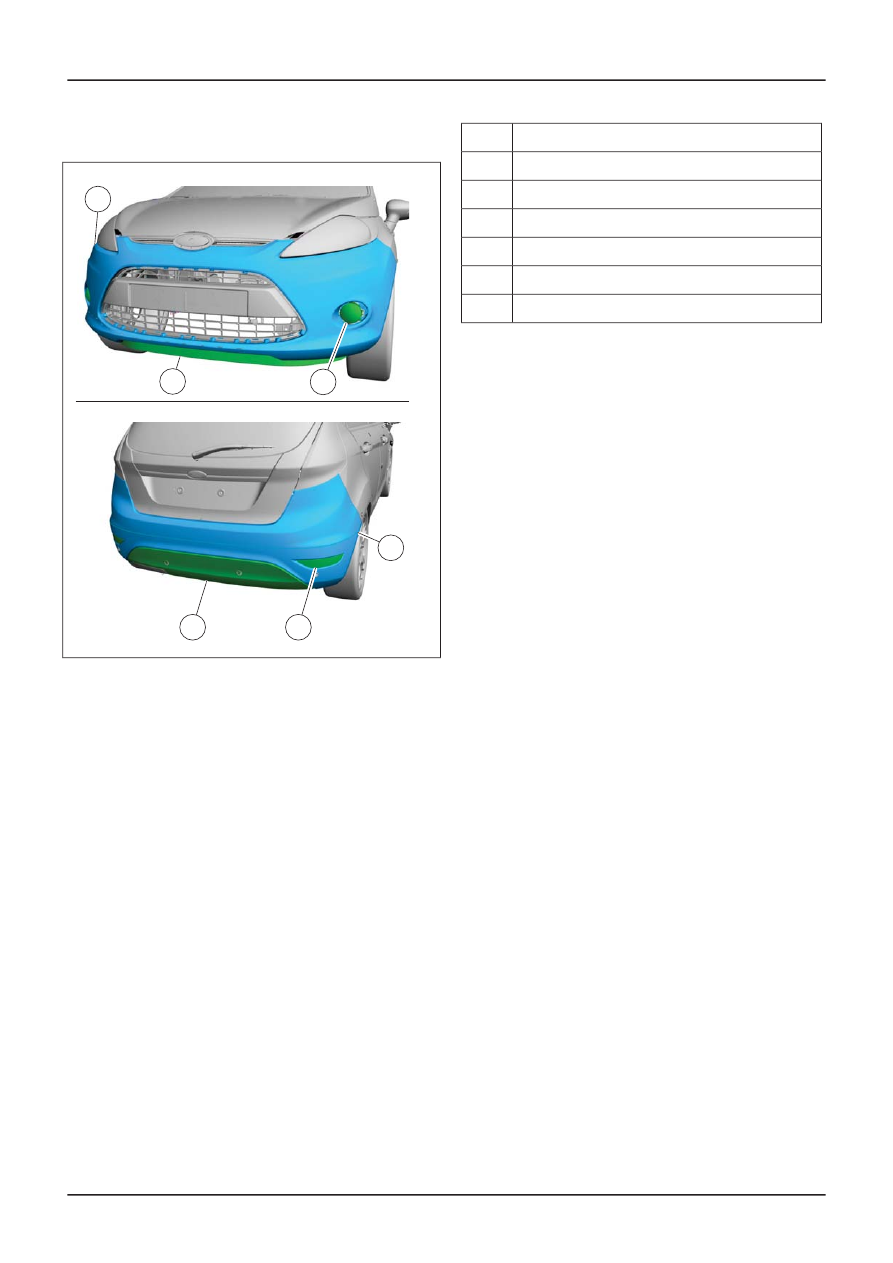

Bumpers and radiator grille

3

1

2

6

5

4

3

1

2

6

5

4

E103394

Description

Item

Front bumper.

1

Fog lights

2

Air deflector

3

Rear bumper.

4

Rear fog lamp

5

Cover, bumper

6

The bumpers are painted in the body color as
standard for all vehicle variants.

The bumper cover is only available in grey.

G1071723en

501-00-

3

Body System - General Information

501-00-

3

DESCRIPTION AND OPERATION

201

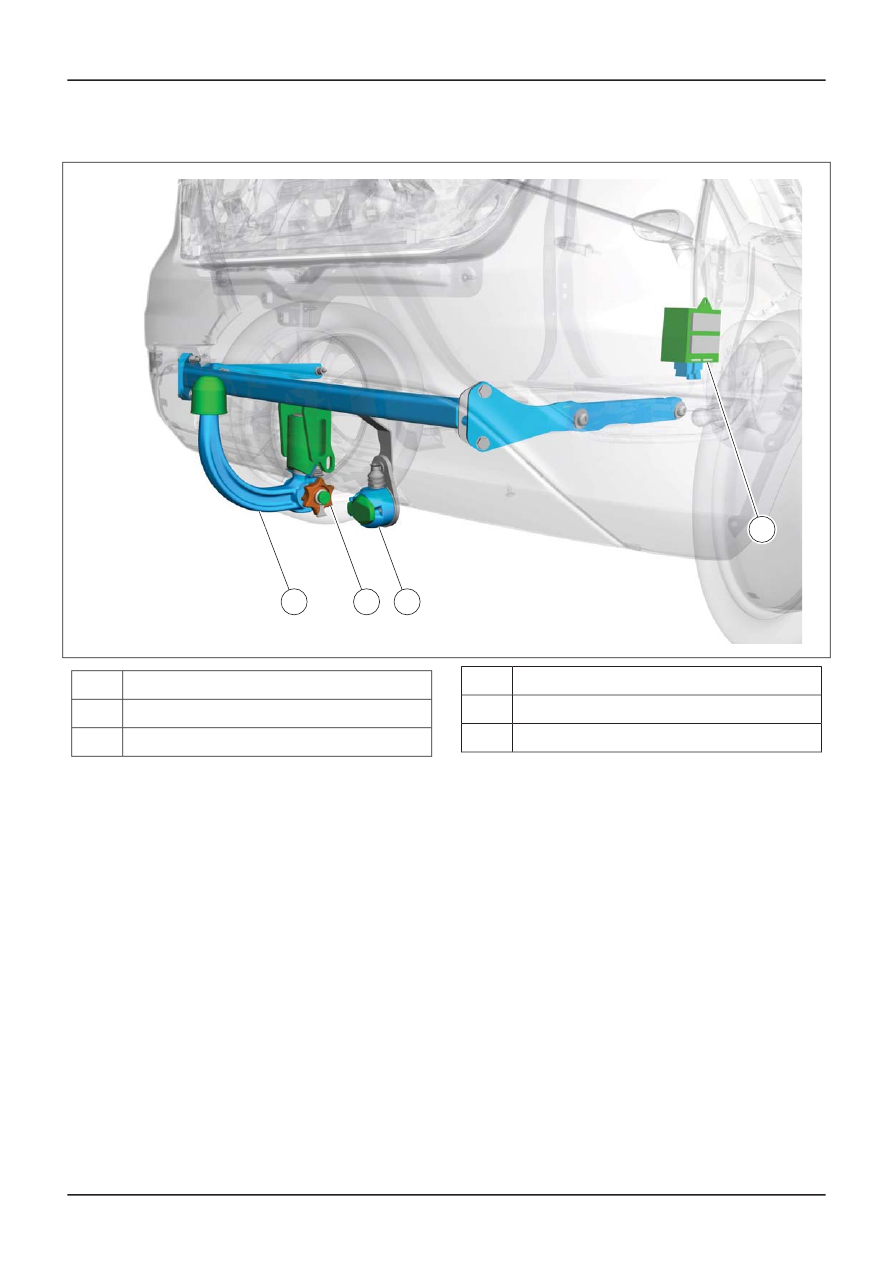

Trailer towbar

E103409

1

2

3

4

Description

Item

Module, trailer towbar

1

Towbar socket

2

Description

Item

Hand wheel for locking ball neck

3

Removable ball neck

4

At introduction, a removable towbar is made
available for the vehicle.

If the vehicle is delivered from the factory with a
towbar, then this is equipped with a 13-pin socket.

For aftermarket installation, both a variant with a
13-pin socket and also a variant with a 7 pin socket
are available in service.

The fundamental difference between the two
variants:

• The 7-pin version does not support deactivation

of the parking aid (if it is installed in the vehicle).

The trailer towbar module is connected to constant
positive at the passenger compartment fuse box
(terminal 30, fuse 23).

For the 13-pin version, the trailer towbar module
is connected with the parking aid module. As soon
as a connector is inserted into the socket, the rear
parking aid is deactivated.

G1071723en

501-00-

4

Body System - General Information

501-00-

4

DESCRIPTION AND OPERATION

201

SECTION 501-02 Front End Body Panels

VEHICLE APPLICATION:

201

REMOVAL AND INSTALLATION

501-02-2

Cowl Panel Grille................................................................................................................

501-02-3

Fender Splash Shield.........................................................................................................

501-02-

1

Front End Body Panels

501-02-

1

.
