Ford S-MAX (2014). Kılavuz - bölüm 106

Araç kimlik numarası ve
azami ağırlık değerleri, sağ
kapı açıklığının kilit tarafında
alt kısımda bulunan bir
plakada gösterilmektedir.

ARAÇ KİMLİK NUMARASI

E87496

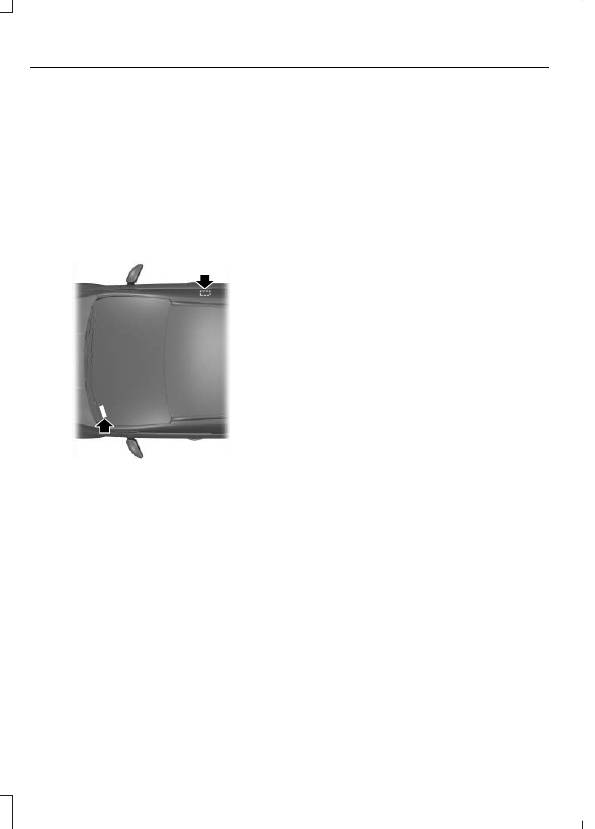

Araç kimlik numarası, sağ
tarafta ön koltuğun
arkasında zemin panelinde
bulunur. Bu numara
gösterge panelinin solunda
da bulunmaktadır.

434

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Araç tanımlama

TEKNİK ÖZELLİKLER

Araç boyutları

S-MAX

mm(inç) cinsinden

boyut

Boyut açıklaması

4772 (187,9)

Azami uzunluk - tampon kiti hariç

4801 (189)

Azami uzunluk - tampon kiti ile

2154 (84,8)

Dış dikiz aynaları dahil toplam
genişlik

1620 - 1660 (63.8 -

 65.4)

Toplam yükseklik – EC yüksüz ağırlık

2850 (112,2)

Dingil mesafesi

1578 - 1588 (62,1 -

62,5)

Ön tekerlek iz genişliği

1595 - 1605 (62,8 -

63,2)

Arka tekerlek iz genişliği

435

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Teknik özellikler

Galaxy

mm(inç) cinsinden

boyut

Boyut açıklaması

4819 (189,7)

En yüksek uzunluk

2154 (84,8)

Dış dikiz aynaları dahil toplam
genişlik

1709 - 1758 (67.3 -

 69.2)

Toplam yükseklik – Tavan çubukları
olmadan EC yüksüz ağırlık

1770 - 1811 (69.7 -

 71.3)

Toplam yükseklik – Tavan çubukları
dahil EC yüksüz ağırlık

2850 (112,2)

Dingil mesafesi

1578 - 1588 (62,1 -

62,5)

Ön tekerlek iz genişliği

1595 - 1605 (62,8 -

63,2)

Arka tekerlek iz genişliği

436

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Teknik özellikler

Çekme donanımı boyutları

S-MAX

C

A

F

G

H

D

B

E

E75182

437

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Teknik özellikler
