Ford S-MAX (2014). Kılavuz - bölüm 95

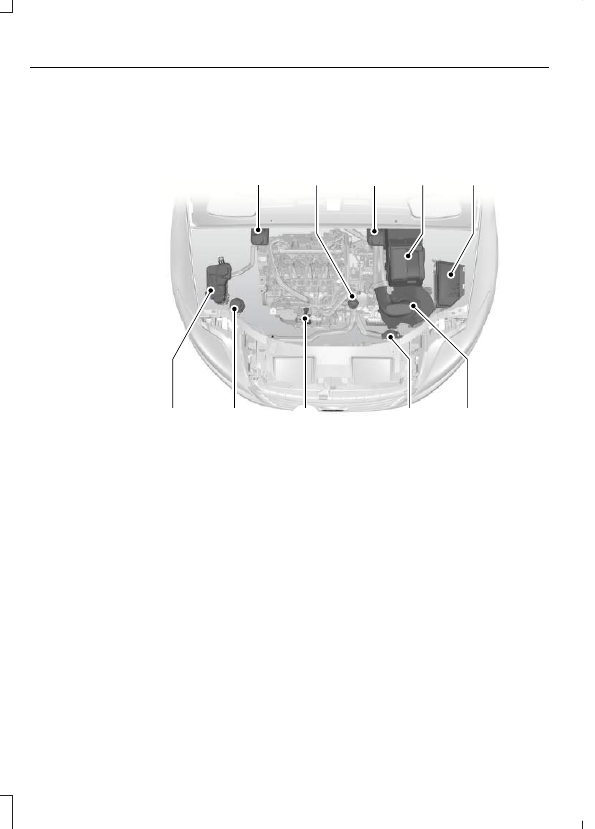

MOTOR BÖLMESİNE GENEL BAKIŞ - 2.2L DURATORQ-
TDCİ (DW) DİZEL

A

C

G

J

F

D

E

B

H

I

E87715

Fren ve kavrama sıvısı deposu (sağdan direksiyonlu):
Bkz.Fren ve kavrama sıvısı kontrolü (sayfa 395).

A

Motor yağı dolum kapağı

1

:  Bkz.Motor yağı kontrolü

(sayfa 392).

B

Fren ve kavrama sıvısı deposu (soldan direksiyonlu):
Bkz.Fren ve kavrama sıvısı kontrolü (sayfa 395).

C

Akü:  Bkz.Akü (sayfa 406).

D

Motor bölmesi sigorta kutusu:  Bkz.Sigortalar (sayfa
352).

E

Hava filtresi: Bakım gerektirmez.

F

390

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Bakım

Cam yıkama suyu haznesi:  Bkz.Cam yıkama suyu
kontrolü (sayfa 396).

G

Motor yağı seviye çubuğu

1

:  Bkz.Motor yağı kontrolü

(sayfa 392).

H

Hidrolik direksiyon sıvısı haznesi:  Bkz.Hidrolik
direksiyon sıvısı kontrolü (sayfa 396).

I

Motor soğutma sıvısı deposu:  Bkz.Motor soğutma
sıvısı kontrolü (sayfa 394).

J

1

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye

çubukları renkli olarak işaretlenmiştir.

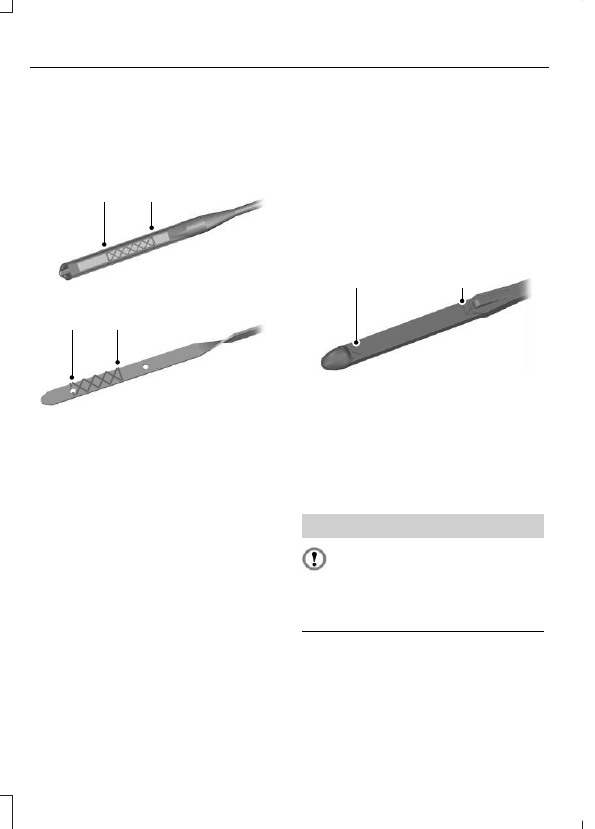

MOTOR YAĞI SEVİYE
ÇUBUĞU - 1.6L
ECOBOOST SCTİ
(SİGMA)

A

B

E134114

MIN

A

MAX

B

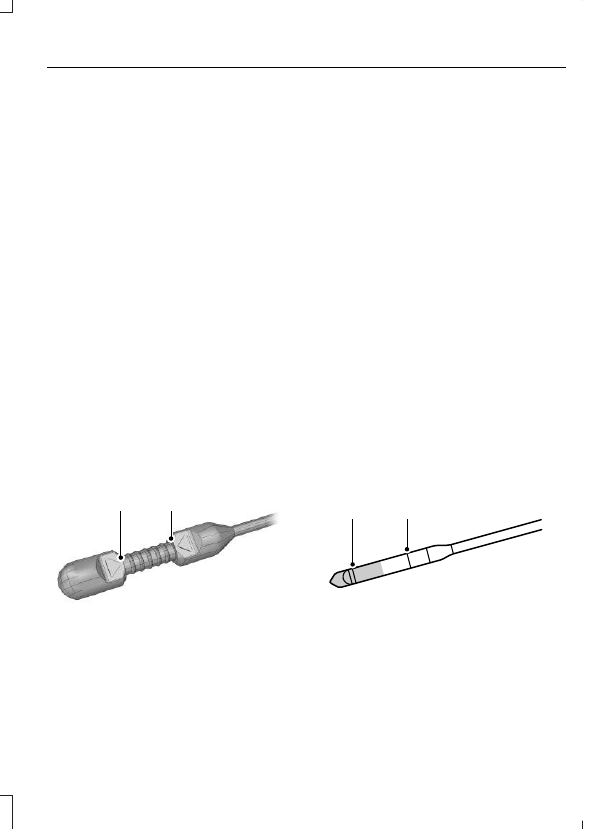

MOTOR YAĞI SEVİYE
ÇUBUĞU - 2.0L
DURATEC-HE (MI4) /2.3L
DURATEC-HE (MI4)

E92036

A

B

MIN

A

MAX

B

391

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Bakım

MOTOR YAĞI SEVİYE
ÇUBUĞU - 2.0L
ECOBOOST SCTİ (MI4)

E124917

A

B

E134040

A

B

MIN

A

MAX

B

MOTOR YAĞI SEVİYE
ÇUBUĞU - 1.6L
DURATORQ-TDCİ (DV)
DİZEL /2.0L DURATORQ-
TDCİ (DW) DİZEL /2.2L
DURATORQ-TDCİ (DW)
DİZEL

E95543

B

A

MİN.

A

MAKS.

B

MOTOR YAĞI KONTROLÜ

DİKKAT

Yağ katkı maddeleri
kullanmayınız. Bazı

durumlarda bu maddeler
motora hasar verebilir.

Not: Yeni motorların yağ
tüketimi yaklaşık 5000
kilometre (3000 mil) sonra
normal seviyesine ulaşır.

392

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Bakım

Yağ seviyesinin kontrolü

DİKKAT

Seviyenin, MIN ve MAX
işaretleri arasında

olduğundan emin olunuz.

Not: Motoru çalıştırmadan
önce motor yağ seviyesini
kontrol ediniz.

Not: Aracın düz bir zeminde
olduğundan emin olunuz.

Not: Yağ ısınınca genleşir. Bu
nedenle seviye MAX (en
yüksek) işaretinin birkaç mm
üzerine çıkabilir.

Yağ seviye çubuğunu çıkarıp,
çubuğu temiz bir bezle siliniz.
Yağ seviye çubuğunu
değiştiriniz ve çubuğu yağ
seviyesini kontrol etmek için
tekrar çıkarınız.

Seviye MIN işaretindeyse,
hemen sıvı ekleyiniz.

Ekleme

UYARILAR

Sadece motor soğukken
ekleyiniz. Motor sıcaksa,

motorun soğuması için 10
dakika bekleyiniz.

Motor çalışırken dolum
kapağını çıkartmayınız.

Dolum kapağını çıkarınız.

UYARI

MAX işaretinin üzerine
çıkmayınız.

Not: Dökülen yağı emici bir
bezle derhal siliniz.

Ford teknik özelliklerini
karşılayan bir sıvı ekleyiniz.
Bkz.Teknik Özellikler
(sayfa 397).

Dolum kapağını değiştiriniz.
Güçlü bir dirençle
karşılaşana kadar çeviriniz.

393
