Ford S-MAX (2014). Kılavuz - bölüm 82

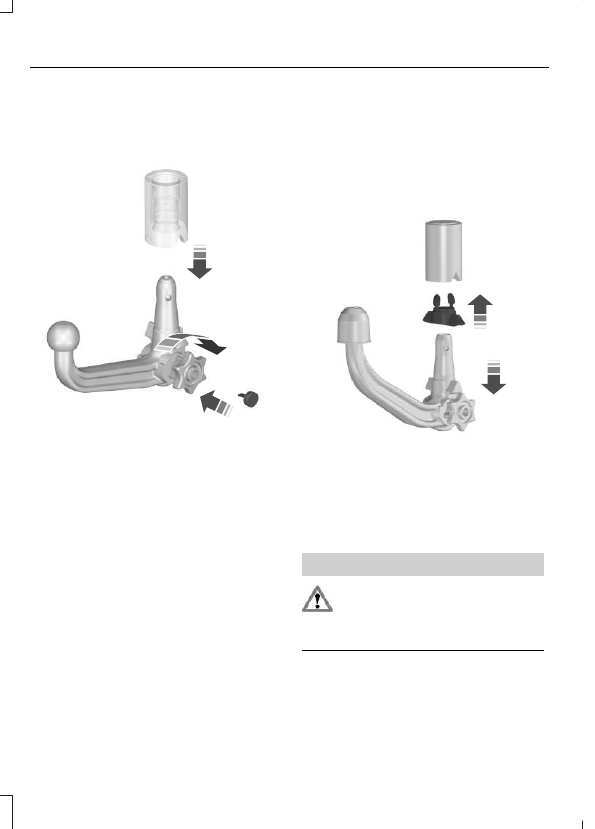

Çeki demiri
mekanizmasının açılması

E71329

2

1

3

1. Koruyucu kapağı (1)

sökünüz. Anahtarı takınız
ve açmak için saat
yönünde çeviriniz (2).

2. Çeki demirini tutunuz. El

çarkını dışarı çekiniz ve tık
sesi çıkana kadar çarkı
saat yönünde çeviriniz (3).

3. El çarkı üzerindeki kırmızı

işaretle çeki demiri
üzerindeki yeşil işaret aynı
hizaya gelmelidir.

4. El çarkını serbest bırakınız.

Çeki demirinin kilidi açılır.

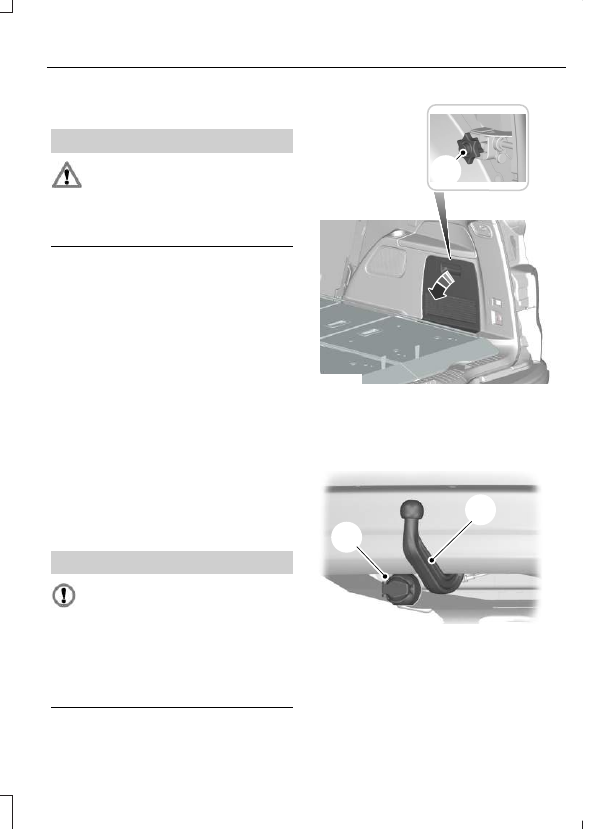

Çeki demirinin
yerleştirilmesi

1

2

E71330

UYARI

Çeki demiri sadece
kilitleme tertibatı

açıkken yerleştirilebilir.

1. Tapayı çekerek çıkartınız.
2. Çeki demirini dik bir

şekilde yerleştiriniz ve
oturana kadar yukarı
doğru itiniz (1). Elinizi el
çarkının yakınında
tutmayınız.

338

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Çekme

3. El çarkı üzerindeki yeşil

noktayla çeki demiri
üzerindeki yeşil nokta aynı
hizaya gelmelidir.

4. Kilitlemek için anahtarı

saat yönünde çevirip
çıkarınız (2).

5. Anahtar deliği koruyucu

kapağı takınız.

Römork ile sürüş

E71331

A

B

UYARI

Aşağıdaki koşullardan
birinin yerine

getirilememesi halinde çeki
demirini kullanmayın ve
eğitimli teknisyenlere kontrol
ettiriniz.

Yolculuğa başlamadan önce
çeki demiri kolunun gerektiği
gibi kilitlendiğinden emin
olunuz. Şunları kontrol
ediniz:

• yeşil işaretler aynı hizada
• el çarkının (A) çeki demiri

koluna doğru bir şekilde
takılmış olduğunu

• anahtarı çıkardığınızı (B)
• çeki demiri kolunun

güvenli bir şekilde takılmış
olduğunu. Sarsıldığında
hareket etmemelidir.

339

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Çekme

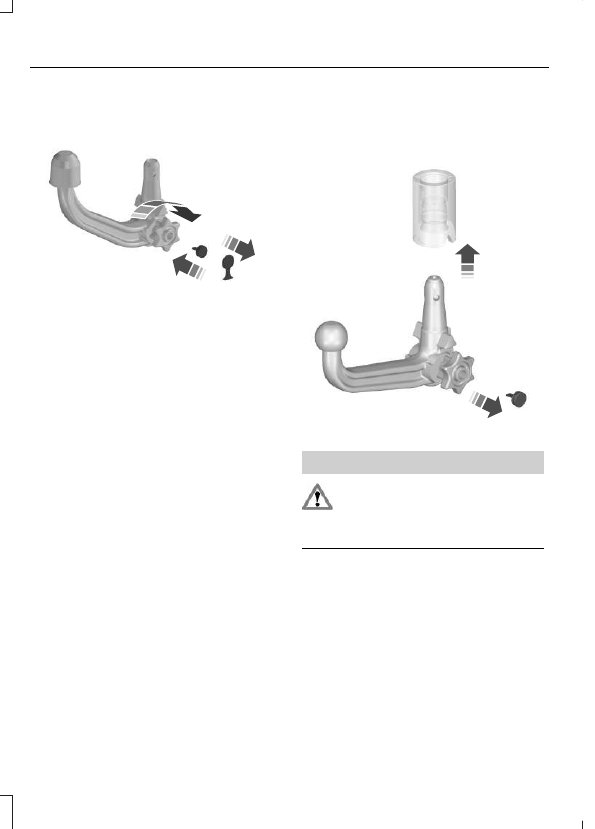

Çeki demirinin
çıkartılması

3

1

E71332

2

1. Römorku bağlantısından

ayırınız.

2. Koruyucu kepi sökünüz.

Kepi anahtar yayı üzerine
bastırınız. Anahtarı
sokunuz ve kilidi açınız (1).

3. Çeki demirini tutunuz. El

çarkını dışarı çekiniz,
durma noktasına doğru
saat yönünde çeviriniz (2)
ve çeki demirini sökünüz
(3).

4. El çarkını serbest bırakınız.

Bu şekilde kilidi açıldığında,
çeki demiri kolu istendiği
zaman yeniden takılabilir.

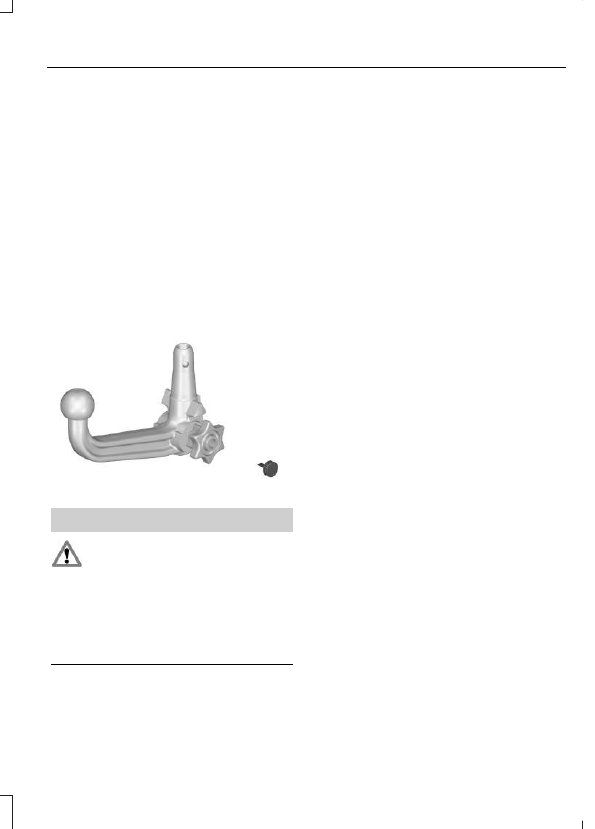

Römorksuz sürüş

E94771

1

1. Çeki demiri kolunu

sökünüz.

2. Tapayı yuvasına sokunuz

(1).

UYARI

Römork bağlıyken asla
çeki demiri kolunun

kilidini açmayınız.

340

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Çekme

Bakım

UYARI

Aracınızı buharla
temizlemeden önce çeki

demirini çıkartınız ve tapayı
yerine takınız.

Sistemi temiz tutunuz.
Yatakları, kayan yüzeyleri ve
kilitlenme bilyelerini
periyodik olarak reçinesiz
gres ya da yağ ve kilidi
grafitle yağlayınız.

Kaybolması halinde kilit
silindirindeki numarayı
belirterek üreticiden yedek
anahtarlar alabilirsiniz.

ÇIKARTILABİLİR ÇEKİ
DEMİRİ

DİKKAT

Çeki demiri kolunu
sadece elinizle hareket

ettiriniz. Asla ayağınızı veya
yardımcı takımlar
kullanmayınız, düzenek zarar
görebilir.

A

E75173

Geri çekilebilir çeki demiri
kolu, A el çarkı kullanılarak
90 derece döndürülebilir.

E75174

B

C

13 pimli römork soketi B arka
tamponun altında, çeki
demiri kolunun C yanında
bulunur.
