DİKKAT

Otomatik araç yıkama
sistemi kullanmadan

önce traversleri sökünüz.

Not: Takılmasını
kolaylaştırmak için contaların
önü ve arkası işaretlenmiştir.

Not: Yan bağlama rayları,
Ford aksesuar yelpazesindeki
traversler (bisiklet taşıyıcıları,
kayak taşıyıcılar vb için)
takılabilecek şekilde
tasarlanmışlardır.

Not: Traversleri takmadan
önce yan bağlama raylarını
su ve süngerle temizleyiniz.

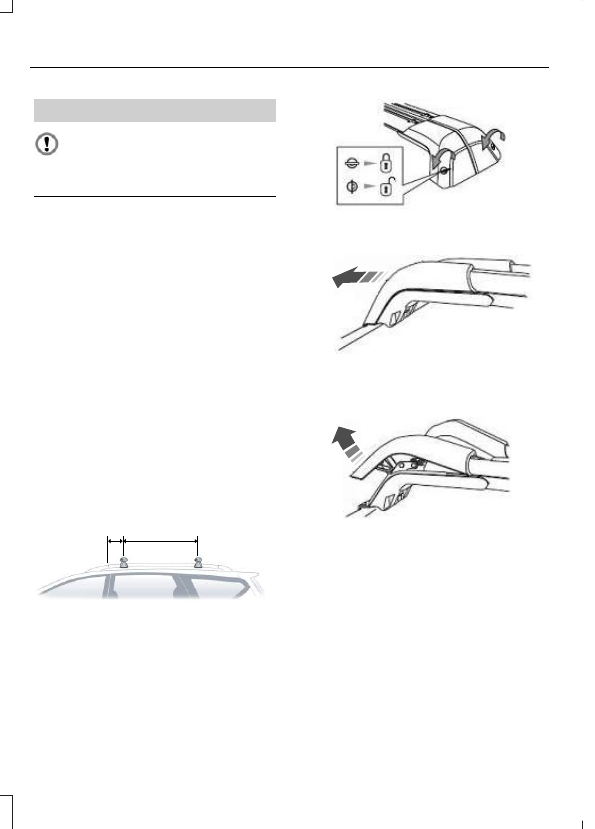

Not: Traversleri gösterildiği
şekilde yerleştiriniz.

A

B

E98206

150 mm (5.9 inç)

A

700 mm (27.6 inç)

B

E131371

1. Kapakların kilidini açınız.

E131372

2. Kapağı kendinize doğru

çekiniz.

E131373

Not: Kapağın tamamen açık
olduğundan emin olunuz.

3. Kapağı kaldırınız.

326

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Yük taşıma

E131374

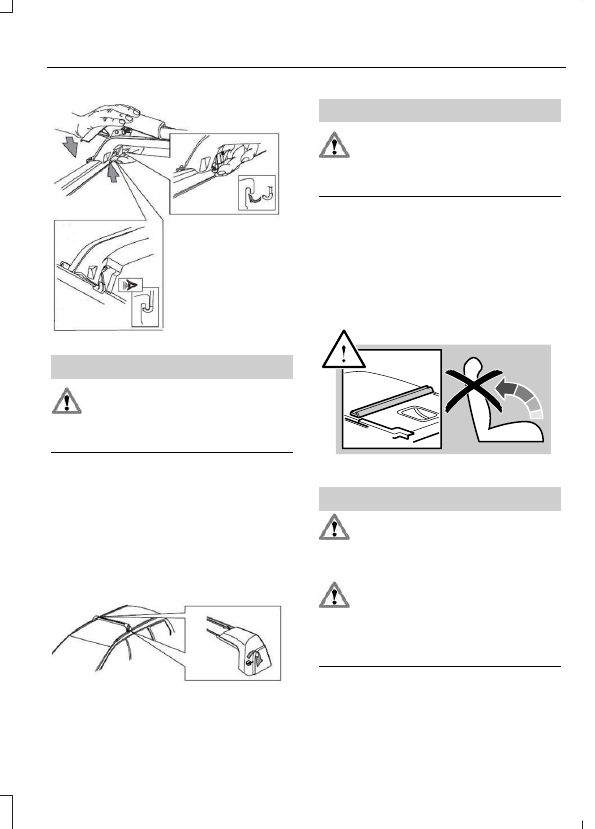

UYARI

Sıkıştırma kancasının
doğru yerleştirildiğinden

emin olunuz.

Not: Kapağı kapatmak için
yaklaşık 100 newton (23 lbs)
kuvvet gerekir.

4. Sıkıştırma kancasını

gösterilen konuma takınız
ve kapağı kapatınız.

E131375

UYARI

Traverslerin emniyette
olduğundan emin

olunuz.

5. Kapakları kilitleyiniz ve

anahtarı çıkarınız.

YÜK TESPİT PARÇALARI

E75002

UYARILAR

Yük tespit parçası
takılıyken koltuk

arkalığını kaldırmayınız.

İki yük tespit parçasında
izin verilen en yüksek

sınır olan toplamda 60 kg'ı
tekinde ise 30 kg'ı aşmayınız.

327

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Yük taşıma

Aşağıda belirtilen
zamanlarda yük tespit
parçalarının güvenliğini
denetleyiniz ve bağlantı
elemanlarını sıkınız:

• hareket etmeden önce
• 50 km mesafe (30 mil)

kat edildikten sonra

• 1000 km (600 mil)

aralıklarla

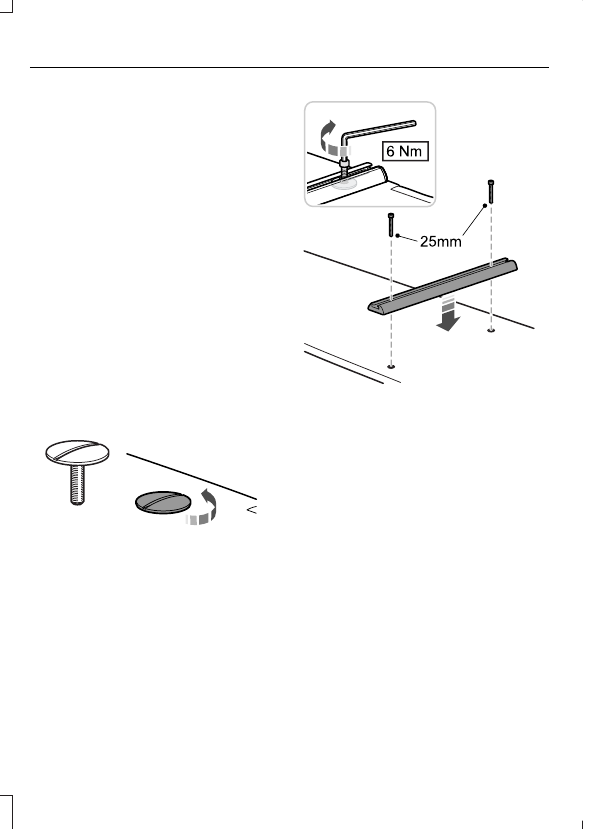

Yük tespit parçalarının
takılması

Koltuk arkası

E74997

E74998

328

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Yük taşıma

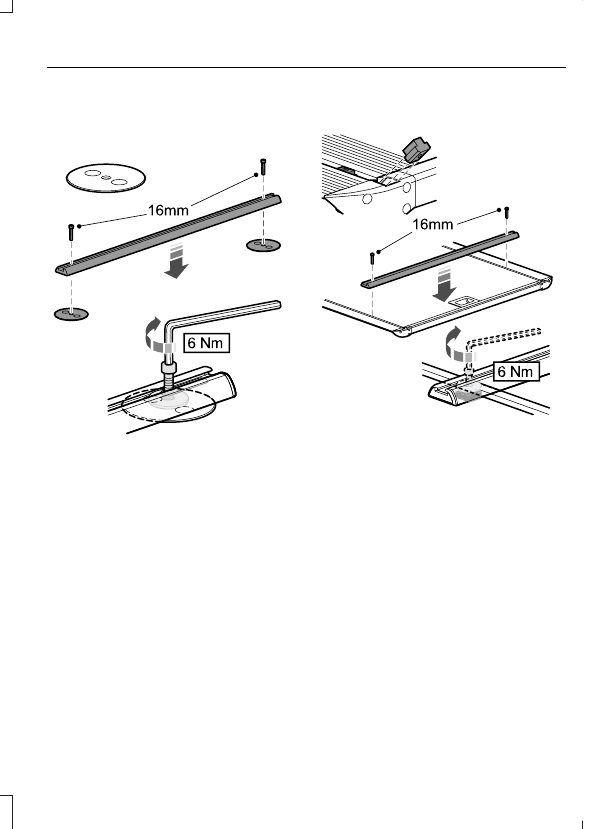

Bagaj bölmesi tabanı (beş
koltuklu araçlar)

E74999

Kayar yük alanı tabanı

E75003

329
