Ford S-MAX GALAXY (2017). Kılavuz - bölüm 139

mm

Boyut Açıklaması

Ürün

79 mm

Tampondan çeki demirinin merk-
ezine.

A

28,6 mm

Bağlantı noktasından çeki demir-
inin merkezine.

B

1.135 mm

Tekerleğin merkezinden çeki
demirinin merkezine.

C

422 mm

Çeki demirinin merkezinden yan
kirişe.

D

844 mm

Yan kirişler arası mesafe.

E

420 mm

Çeki demiri merkezinden ilk bağl-
antı noktası merkezine.

F

480 mm

Çeki demiri merkezinden ikinci
bağlantı noktası merkezine.

G

733 mm

Çeki demiri merkezinden üçüncü
bağlantı noktası merkezine.

H

Maksimum İzin Verilen
Römork Dikey Ağırlığı

kg

90

566

Teknik özellikler

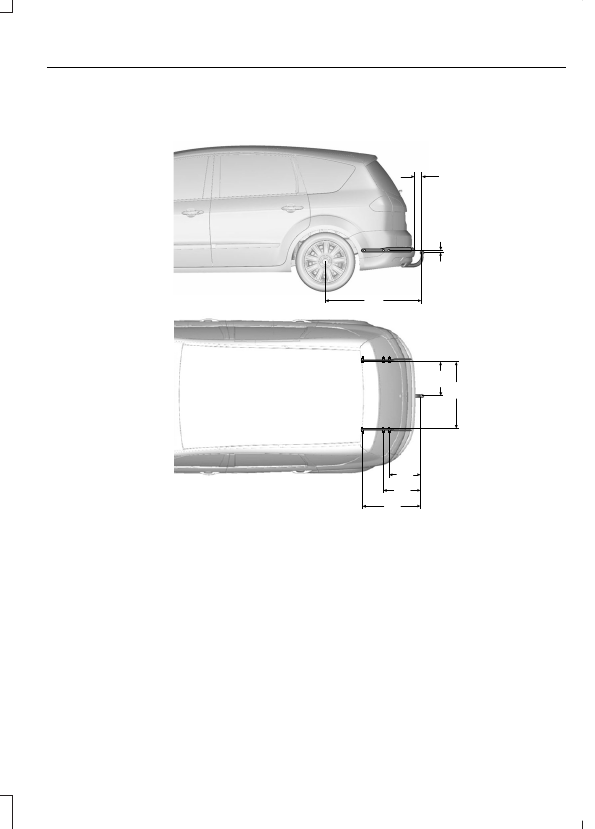

ÇEKİ DEMİRİ BOYUTLARI - S-MAX

C

A

F

G

H

D

B

E

E75182

567

Teknik özellikler

mm

Boyut Açıklaması

Ürün

80 mm

Tampondan çeki demirinin merk-
ezine.

A

28,6 mm

Bağlantı noktasından çeki demir-
inin merkezine.

B

1.088 mm

Tekerleğin merkezinden çeki
demirinin merkezine.

C

423 mm

Çeki demirinin merkezinden yan
kirişe.

D

846 mm

Yan kirişler arası mesafe.

E

372 mm

Çeki demiri merkezinden ilk bağl-
antı noktası merkezine.

F

432 mm

Çeki demiri merkezinden ikinci
bağlantı noktası merkezine.

G

685 mm

Çeki demiri merkezinden üçüncü
bağlantı noktası merkezine.

H

568

Teknik özellikler

Maksimum İzin Verilen
Römork Dikey Ağırlığı

kg

90

ARAÇ TANIMLAMA
PLAKASI

Not: Araç tanımlama
plakanızın tasarımı
gösterilenden farklı olabilir.

Not: Araç tanımlama
plakasında yer alan bilgiler
pazar şartlarına göre değişir.

E135662

B

C

E

D

F

G

H

I

A

Model

A

Model

B

Motor tanımlaması

C

Motor gücü ve egzoz salım seviyesi

D

Araç kimlik numarası

E

Brüt araç ağırlığı

F

Brüt katar ağırlığı

G
