Ford S-MAX GALAXY (2017). Kılavuz - bölüm 85

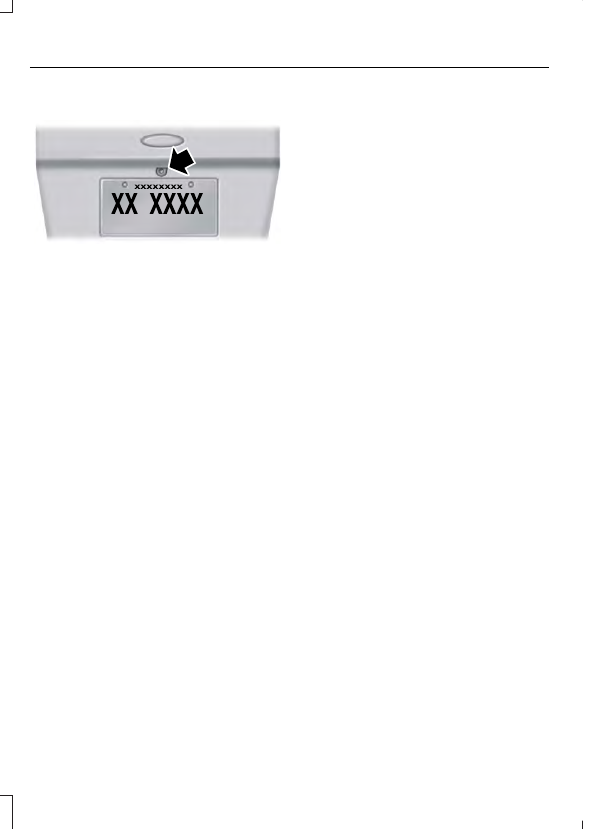

E142435

Kamera, arka bagaj kapısının
üzerinde yer alır.

Arka Görüş Kamera
Sisteminin Kullanımı

Arka görüş kamera sistemi,
vites kolunu geriye (R)
aldığınızda aracınızın
arkasında ne olduğunu
gösterir.

Not: Arka algılama sistemi
5 km/h'in üzerindeki hızlarda
etkili değildir ve bazı açısal ya
da hareketli cisimleri tespit
edemeyebilir.

Sistem aracınızın arkasında
ne olduğunu görmenize
yardımcı olmak için üç tip
kılavuz kullanır:
• Aktif Kılavuz Çizgileri: Geri

geri giderken aracın
götürülmek istendiği yolu
temsil eder.

• Sabit Kılavuz Çizgileri: Düz

bir şekilde geri geri
giderken aracın gerçekte
hareket ettiği yolu
gösterir. Aracınızı bir park
yerine geri geri park
ederken ya da arkanızdaki
bir cisme göre düzeltirken
size yardımcı olabilir.

• Orta Çizgi: Aracınızın orta

noktasını herhangi bir
cisim ile (örneğin bir
römork) hizalamanıza
yardımcı olur.

Not: Vites kolu geri (R)
konumunda ve arka bagaj
kapısı açık ise, hiçbir arka
görüş kamerası özelliği
gösterilmeyecektir.

350

Park Sensörleri

Not: Çekiş sırasında
kamerada sadece çektiğiniz
araç gösterilir. Bu durumda
normal çalışma esnasındaki
kadar yeterli kapsama
sağlanamayabilir ve bazı
cisimler görülemeyebilir. Bazı
araçlarda römork çekme
soketini bağladığınızda
kılavuz çizgiler kaybolabilir.

Aşağıdaki durumlarda
kamera gerektiği gibi
çalışmayabilir:
• Geri vites lambalarının

birisinin ya da ikisinin
birden çalışmadığı
gecelerde ya da karanlık
bölgelerde.

• Çamur, su ya da herhangi

bir birikintinin kameranın
görüş alanını engellediği
durumlarda. Lensi
yumuşak, tüylenmeyen ve
aşındırıcı olmayan bir bez
ile temizleyin.

• Aracınızın arka kısmı

vurulmuşsa ya da hasar
almışsa, kameranın yönü
sapmış olabilir.

Kamera Sistemi Ayarları

Arka görüş kamera sistemi
ayarlarına gösterge
ekranından erişebilirsiniz.
Bkz.Genel Bilgiler (sayfa
160).

Kamera Kılavuz Çizgileri

Not: Aktif Kılavuz Çizgileri
yalnızca vites kolu geri (R)
konumundayken çıkacaktır.

351

Park Sensörleri

A

B C

D

F

E

E142436

Aktif Kılavuz Çizgileri

A

Orta Çizgi

B

Sabit Kılavuz Çizgileri:
Yeşil Bölge

C

Sabit Kılavuz Çizgileri:
Sarı Bölge

D

Sabit Kılavuz Çizgileri:
Kırmızı Bölge

E

Arka tampon

F

Aktif kılavuz çizgileri yalnızca
sabit kılavuz çizgileri ile
birlikte görüntülenecektir.
Aktif kılavuz çizgilerini
kullanmak için, direksiyon
simidini kılavuz çizgileri
istenilen güzergahı
gösterecek şekilde çevirin.
Geri geri giderken direksiyon
simidinin konumunu
değiştirirseniz aracınız ilk
istenilen güzergahtan
sapabilir.

Sabit ve aktif kılavuz çizgileri
direksiyon simidinin
konumuna göre ekranda
görünüp kaybolur. Direksiyon
simidinin konumu düz iken
aktif kılavuz çizgileri
görüntülenmeyecektir.

Geri geri giderken daima
dikkatli olun. Kırmızı
bölgedeki cisimler aracınıza
en yakın olanlar ve yeşil
bölgedekiler ise daha da
ileride olanlardır. Cisimler
yeşil bölgeden sarı ya da
kırmızı bölgelere doğru

352

Park Sensörleri

ilerledikçe aracınıza
yakınlaşmaktadırlar.
Aracınızın her iki yanında ve
arkasında daha iyi hakimiyet
sağlamak için yan ve arka
dikiz aynalarını kullanın.

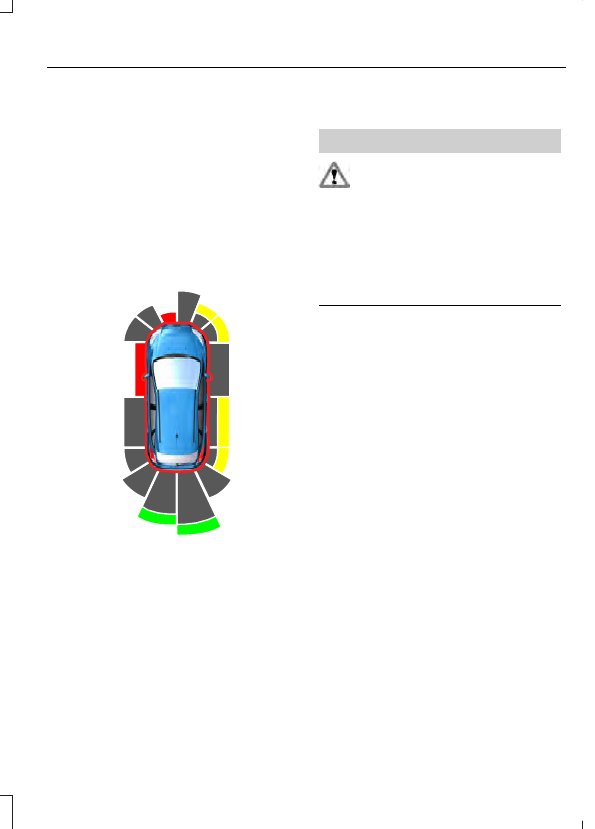

Nesne Mesafesi
Göstergesi

 (varsa)

E190459

Sistem, aracınızın ve
algılayıcı bölgelerin
görüntüsünü verir. Park
yardımcı sistem algılayıcıları
kapsama alanında bir nesne
algıladığında bölgeler yeşil,
kırmızı ve sarı renklerle
vurgulanır.

Elle Yakınlaşma

UYARI

Elle yakınlaşma açıkken,
aracınızın arkasında

kalan alanın tümü
görüntülenemeyebilir. Elle
yakınlaşma özelliğini
kullanırken etrafınızdaki
cisimlere dikkat edin.

Not: Elle yakınlaşma yalnızca
vites kolu geri (R)
konumundayken çalışacaktır.

Not: Elle yakınlaşma devreye
alındığında yalnızca orta çizgi
görüntülenecektir.

Bu özellik için seçilebilir
ayarlar Yaklaştır (+) ve
Uzaklaştır (-)'dır. Görüntüyü
değiştirmek için kamera
ekranındaki sembole basın.
Varsayılan ayar Yakınlaşma
KAPALI'dır.

353

Park Sensörleri
