Ford Kuga (2017). Kılavuz - bölüm 102

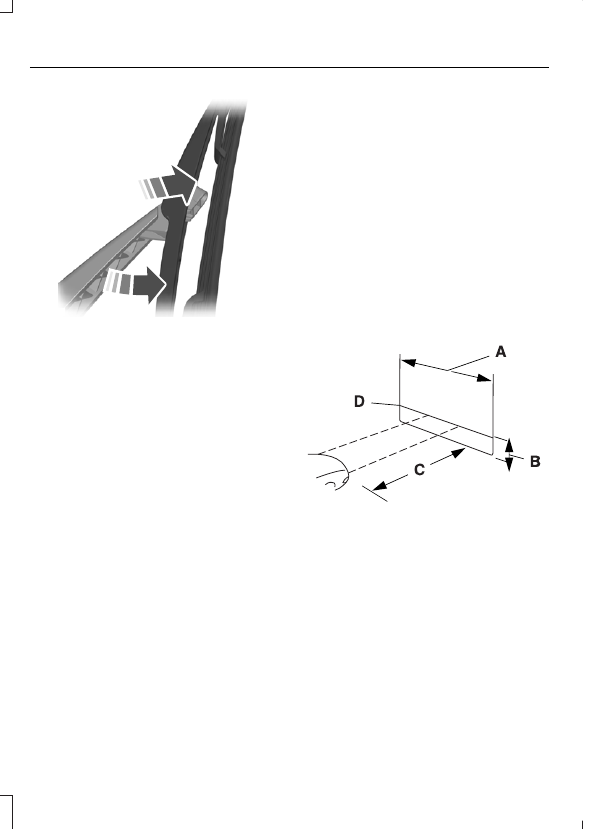

E130060

3

2

2. Silecek lastiğini, silecek

kolundan hafifçe
döndürerek ayırınız.

3. Silecek lastiğini silecek

kolundan ayırınız.

4. Silecek lastiğini sökünüz.

5. Sökme işleminin tersi

sırayla takınız.

Not: Silecek lastiğinin yerine
kilitlendiğinden emin olunuz.

En etkili performans için
silecek lastiklerini en az yılda
bir kez değiştiriniz.

Kötü silecek performansı,
silecek lastiklerini ve ön camı
silerek iyileştirilebilir.

FARLARIN
AYARLANMASI

Dikey Hedef Ayarlama

Aracınızdaki farlar uygun
şekilde donanım grubunu
hedefler. Aracınız kaza
yapmışsa, far
hizalamalarınız yetkili
servisiniz tarafından kontrol
edilmelidir.

E142592

8 feet (2,4 metre)

A

Lamba - zemin orta
yüksekliği

B

25 feet (7,6 metre)

C

Yatay referans çizgisi

D

Halojen Far Bulunan
Araçlar

1. Aracı doğrudan bir duvar

ya da ekranın önüne ve
düz bir zemine yaklaşık 25
feet (7,6 metre) mesafeye
park edin.

2. Far ampulünün

ortasından yere olan
yüksekliği ölçün ve bu
yükseklikte dikey bir duvar
ya da düzleme 2.4
metrelik yatay bir referans
çizgisi işaretleyin.

Not: Ayarlama amacıyla
daha net bir ışık modeli
görebilmek için farlardan biri
ayarlanırken diğerinden gelen
ışığı engellemek faydalı
olabilir.

3. Duvar ya da ekranı

aydınlatmak için kısa
hüzmeli farları yakın ve
kaputu açın.

E142465

4. Duvar ya da düzlemde,

huzme modelinin sağ
kısmının en üzerinde
bulunan düz bir yüksek
yoğunluklu ışık bölgesi
göreceksiniz. Yüksek
yoğunluklu ışık bölgesinin
en üst kenarı, yatay
referans çizgisinde değilse
farın ayarlanması
gerekecektir.

E142467

5. Her bir farda dikey

ayarlayıcıyı bulun. Farı
ayarlamak amacıyla
Phillips no. 2 tornavida
kullanarak ayarlayıcıyı
saat yönünde ya da saatin
ters yönünde çevirin. Daha
parlak ışığın yatay kenarı
yatay referans çizgisine
değmelidir.

6. Kaputu ve lambaları

kapatın.

Yüksek Yoğunluklu
Deşarjlı Far Bulunan
Araçlar

1. Aracı doğrudan bir duvar

ya da ekranın önüne ve
düz bir zemine yaklaşık 25
feet (7,6 metre) mesafeye
park edin.

2. Far ampulünün

ortasından yere olan
yüksekliği ölçün ve bu
yükseklikte dikey bir duvar
ya da düzleme 2.4
metrelik yatay bir referans
çizgisi işaretleyin.

Not: Ayarlama amacıyla
daha net bir ışık modeli
görebilmek için farlardan biri
ayarlanırken diğerinden gelen
ışığı engellemek faydalı
olabilir.

3. Duvar ya da ekranı

aydınlatmak için kısa
hüzmeli farları yakın ve
kaputu açın.

E142466

4. Hüzme modelinin sol

tarafında belirgin bir
kesinti (ışıktan karanlığa
geçiş) vardır. Bu kesiğin
üst kenarı, yatay referans
çizgisinin 5 santimetre
altına
konumlandırılmalıdır.

E142467

5. Her bir farda dikey

ayarlayıcıyı bulun. Farı
ayarlamak amacıyla
Phillips no. 2 tornavida
kullanarak ayarlayıcıyı
saat yönünde ya da saatin
ters yönünde çevirin.

6. Kaputu ve lambaları

kapatın.

Yatay Hedef Ayarlama

Bu araçta yatay hedef
ayarlama gerekli değildir ve
yapılamaz.

FARIN SÖKÜLMESİ

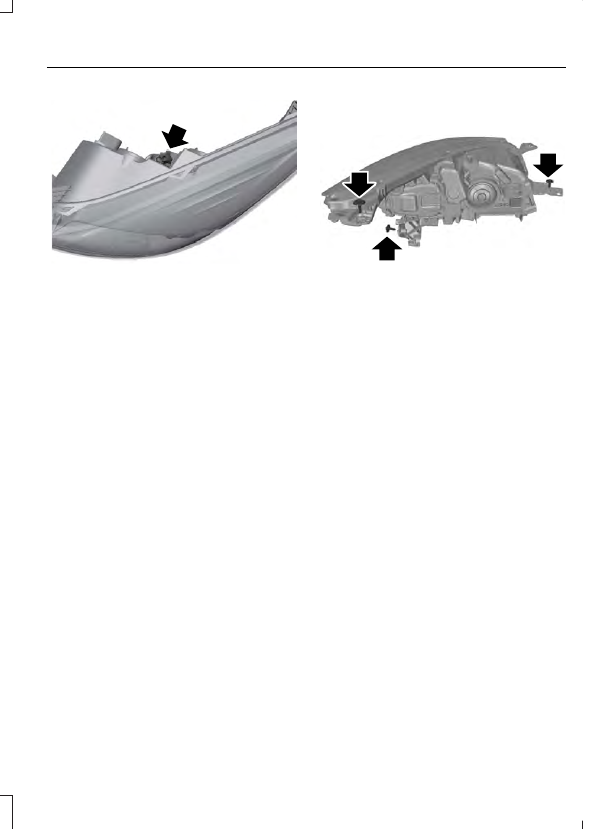

E159160

1. Far kumandasının kapalı

konumda olduğundan
emin olup kaputu açınız.

2. Far grubundan üç vidayı

sökünüz.

3. Alt tespit noktasından

ayırmak için far grubunu
aracın önüne doğru
dikkatle ve olabildiğince
çekiniz.

4. Farın dış tarafını dikkatle

kaldırınız ve farı sökünüz.

5. Elektrik soketini ayırınız.
