13 pimli römork soketi A arka tamponun
altında, çeki demiri kolunun B yanında
bulunur.

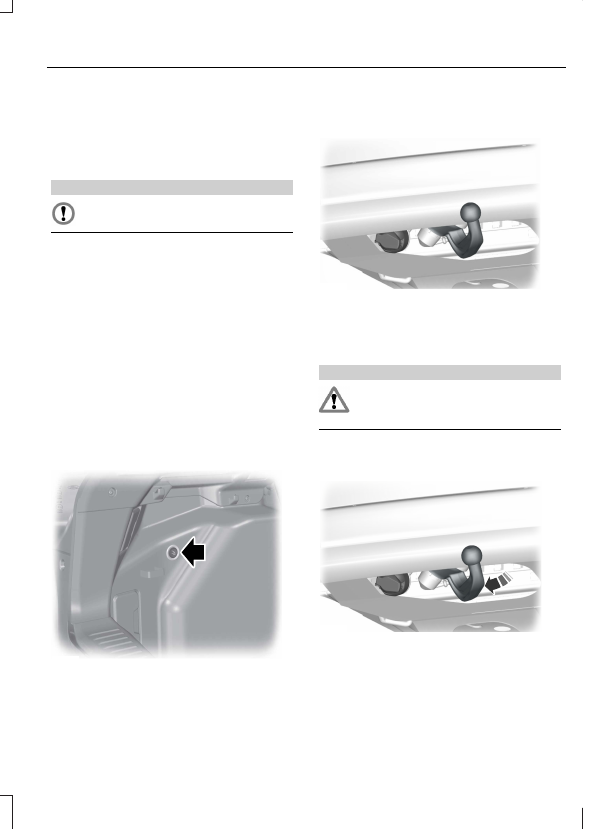

Çeki demiri kolunun serbest
bırakılması

DİKKAT

Serbest bırakma işlemi sırasında çeki
demiri koluna dokunmayınız.

Not: Serbest bırakma işlemi yarıda kesilirse,
örneğin hareket alanında engel olması veya
güç kesintisi, sistemin sıfırlanması gereklidir.
Sistemi sıfırlamak için serbest bırakma
işlemini tekrarlayınız.

Not: Sistem devreye girdiğinde anahtardaki
lamba yanar.

Çeki demiri kolunu serbest bırakmadan
önce aşağıdaki şartlar yerine getirilmelidir:

•

Bagaj bölmesi kapağı açık olmalıdır.

•

Kontak kapalı olmalıdır.

•

13 pimli römork soketine fiş
takılmamalıdır.

•

Akü gerilimi 11 volttan fazla olmalıdır.

E132909

1.

Sistemi etkinleştirmek için düğmeye
basınız.

2. Çeki demiri kolunu serbest bırakmak

için dört saniye içinde düğmeye tekrar
basınız.

E139284

Çeki demiri kolu, alçak konuma kadar
otomatik olarak döner.

Çeki demiri kolu serbest kalmazsa 15 saniye
için düğmeye tekrar basınız.

UYARI

Hala serbest kalmıyorsa çeki demirini
kullanmayınız ve Ford Yetkili
Servisine kontrol ettiriniz.

Çeki demiri kolunun dışarıya doğru
döndürülmesi

E75179

Çeki demiri kolunu çalışma konumuna
getiriniz. Çeki demiri kolu, çalışma
konumunda otomatik olarak kilitlenir.
Kilitleme işlemi net bir şekilde duyulabilir
ve uyarı sesi kesilir.

187

Çekme

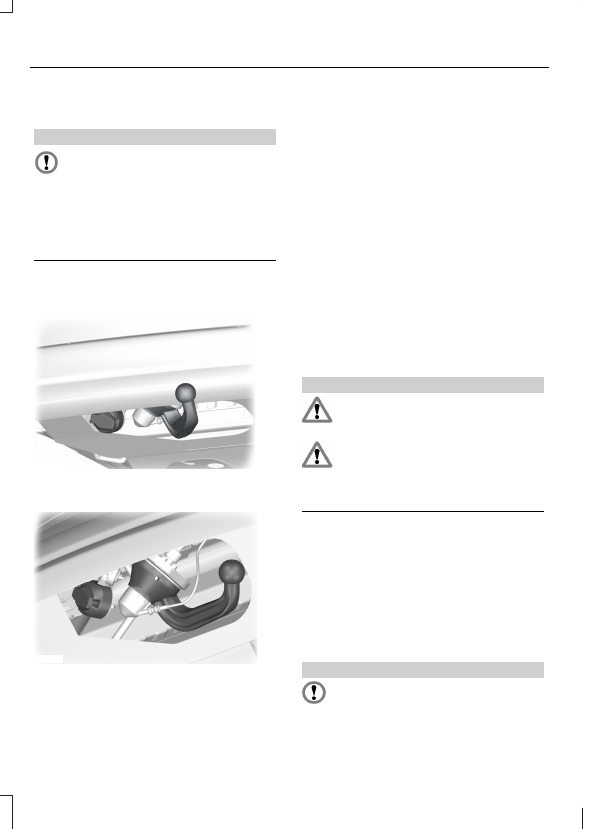

Çeki demiri kolunun içeriye doğru
döndürülmesi

DİKKAT

Çeki demiri kolunu içeriye doğru
döndürmeden önce römork
bağlantısını ayırınız veya yük

taşıyıcılarını ve eklentilerini sökünüz. Denge
takip eklentilerini sökünüz. Römork güç
besleme fişini çıkarınız ve adaptörü
soketten ayırınız. Bu şekilde yapılmaması
tamponun zarar görmesine neden olabilir.

1.

Çeki demiri kolunu serbest bırakınız.
Çeki demiri kolunun serbest bırakılması
konusuna bakınız.

E139284

2. Çeki demiri kolu, alçak konuma kadar

otomatik olarak döner.

E75177

3. Çeki demiri kolunu saklama

konumundaki durma yerine getiriniz.
Çeki demiri kolu, saklama konumunda
otomatik olarak kilitlenir. Kilitleme
işlemi net bir şekilde duyulabilir ve uyarı
sesi kesilir.

Arıza durumları

Çeki demiri kolunu serbest bırakma
düğmesi yanarsa veya kontak anahtarı II
konumuna getirildiğinde bir uyarı sesi
duyarsanız serbest bırakma işlemini tekrar
ediniz.

Serbest bırakma işlemi sırasında çeki
demiri kolunu çekerseniz aşırı yüklenmeyi
önlemek için sistem hareket etmeyi
durdurur. Sistemi sıfırlamak için serbest
bırakma düğmesine 15 saniye basınız.

Römork ile sürüş

UYARILAR

Aracın bozulması durumunda aracı
çekmeden önce römork bağlantısını
ayırınız.

Aşağıdaki şartların sağlanmaması
durumunda çeki demirini
kullanmayınız ve çeki demirinin

gerekli eğitime sahip bir teknisyen
tarafından denetlenmesini sağlayınız.

Yolculuğa başlamadan önce çeki demiri
kolunun gerektiği gibi kilitlendiğinden emin
olunuz. Şunları kontrol ediniz:

•

kilitleme işlemi tamamlandığında
herhangi bir sesli uyarı verilmiyor

•

çeki demiri kolu kilitlenmiş.
Sarsıldığında hareket etmemelidir.

Bakım

DİKKAT

Çekme bağlantısı ve kumanda birimi
bakım gerektirmez. Bu parçalara gres
veya yağ uygulamayınız.

188

Çekme

DİKKAT

Onarım ve çekme bağlantısının
sökülme işlemleri sadece üretici
tarafından gerçekleştirilmelidir.

Aracınızı yıkamak için yüksek basınçlı
su kullanıyorsanız çeki demiri kolunun
mafsalına doğrudan püskürtmeyiniz.

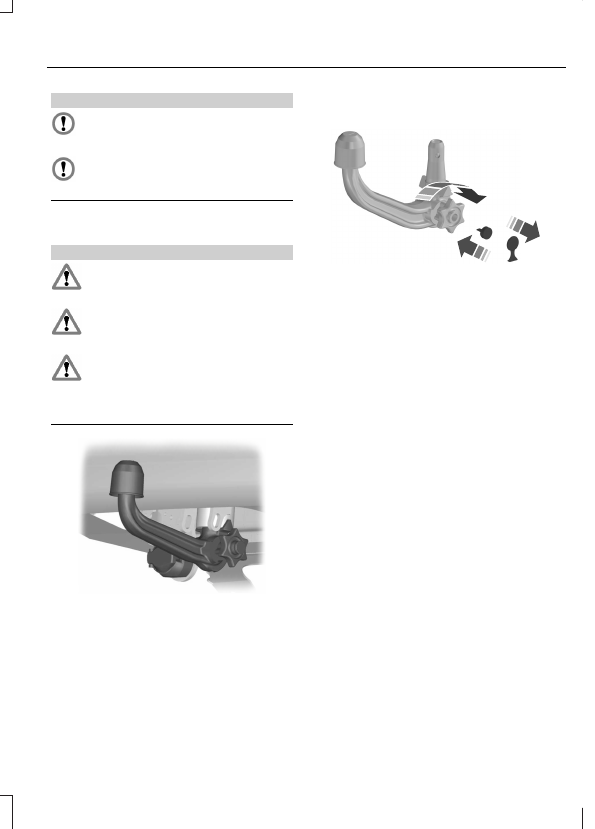

ÇEKI DEMIRI

UYARILAR

Kullanımda olmadığı zaman çeki
demirini mutlaka bagaj bölmesinde
güvenli ve sabit şekilde saklayınız.

Çeki demirini takarken aracın ve
römorkun emniyeti için çok dikkatli
olunuz.

Çeki demirini sökmek ve takmak için
herhangi bir takım kullanmayınız.
Römork bağlantı noktası üzerinde

değişiklik yapmayınız. Çeki demirini
sökmeye veya onarmaya çalışmayınız.

E71328

13 pimli römork soketi ve çeki demiri kolu
yuvası arka tamponun altında bulunur. Uç
konuma gelene kadar römork soketini
aşağıya doğru 90 derece çeviriniz.

Çeki demiri mekanizmasının
açılması

E71329

2

1

3

1.

Koruyucu kapağı (1) sökünüz. Anahtarı
takınız ve açmak için saat yönünde
çeviriniz (2).

2. Çeki demirini tutunuz. El çarkını dışarı

çekiniz ve tık sesi çıkana kadar çarkı
saat yönünde çeviriniz (3).

3. El çarkı üzerindeki kırmızı işaretle çeki

demiri üzerindeki yeşil işaret aynı hizaya
gelmelidir.

4. El çarkını serbest bırakınız. Çeki

demirinin kilidi açılır.

189

Çekme

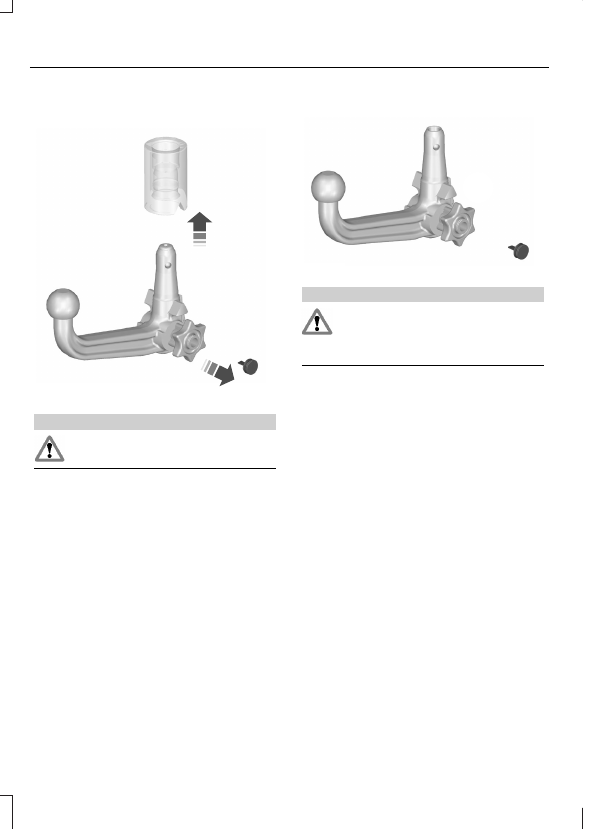

Çeki demirinin yerleştirilmesi

1

2

E71330

UYARI

Çeki demiri sadece kilitleme tertibatı
açıkken yerleştirilebilir.

1.

Tapayı çekerek çıkartınız.

2. Çeki demirini dik bir şekilde yerleştiriniz

ve oturana kadar yukarı doğru itiniz (1).
Elinizi el çarkının yakınında tutmayınız.

3. El çarkı üzerindeki yeşil noktayla çeki

demiri üzerindeki yeşil nokta aynı hizaya
gelmelidir.

4. Kilitlemek için anahtarı saat yönünde

çevirip çıkarınız (2).

5. Anahtar deliği koruyucu kapağı takınız.

Römork ile sürüş

E71331

A

B

UYARI

Aşağıdaki koşullardan birinin yerine
getirilememesi halinde çeki demirini
kullanmayın ve eğitimli teknisyenlere

kontrol ettiriniz.

Yolculuğa başlamadan önce çeki demiri
kolunun gerektiği gibi kilitlendiğinden emin
olunuz. Şunları kontrol ediniz:

•

yeşil işaretler aynı hizada

•

el çarkının (A) çeki demiri koluna doğru
bir şekilde takılmış olduğunu

•

anahtarı çıkardığınızı (B)

•

çeki demiri kolunun güvenli bir şekilde
takılmış olduğunu. Sarsıldığında
hareket etmemelidir.
