Ford Fiesta (2016). Kılavuz - bölüm 61

1

2

E71330

Not: Tapayı çekerek
çıkartınız.

1. Çeki demirini dik bir

şekilde yerleştiriniz ve
oturana kadar yukarı
doğru itiniz.

Not: Elinizi el çarkının
yakınında tutmayınız.

Not: El çarkı üzerindeki yeşil
noktayla çeki demiri
üzerindeki yeşil nokta aynı
hizaya gelmelidir.

2. Anahtarı saatin tersi

yönde çeviriniz ve çeki
demirini kilitlemek için
anahtarı çıkarınız.

3. Anahtar deliği koruyucu

kapağı takınız.

Römorkla Sürüş

UYARI

Aşağıdaki koşullardan

birinin yerine



getirilememesi halinde çeki



demirini kullanmayın ve bir



Ford Yetkili Servis



İstasyonuna kontrol
ettir

menizi tavsiye ederiz.

E71331

A

B

Yolculuğa başlamadan önce
çeki demiri kolunun doğru
şekilde kilitlendiğinden emin
olunuz. Şunları kontrol
ediniz:

• yeşil işaretler aynı hizada
• el vidası (A) çeki demirine

doğru bir şekilde takılmış.

• anahtar çıkarılmış (B).
• çeki demiri kolu güvenli bir

şekilde takılmış.

Çeki Demirinin
Çıkarılması

3

1

E71332

2

Not: Römorku
bağlantısından ayırınız.

1. Koruyucu kepi sökünüz.

Kepi anahtar yayı üzerine
bastırınız. Anahtarı
sokunuz ve kilidi açınız.

2. Çeki demirini tutunuz. El

vidasını dışarıya çekiniz ve
saat yönünde sonuna
kadar döndürünüz.

3. Çeki demiri kolunu

sökünüz.

4. El çarkını serbest bırakınız.

Bu şekilde kilidi açıldığında,
çeki demiri kolu istendiği
zaman yeniden takılabilir.

Römork Olmadan Sürüş

UYARI

Römork bağlıyken asla
çeki demiri kolunun

kilidini açmayınız.

E94771

1

Çeki demiri kolunu sökünüz.
Tapayı yuvasına sokunuz (1).

Bakım

UYARI

Aracınızı buharla
temizlemeden önce çeki

demirini çıkartınız ve tapayı
yerine takınız.

Sistemi temiz tutunuz.
Yatakları, kayan yüzeyleri ve
kilitlenme bilyelerini
periyodik olarak reçinesiz
gres ya da yağ ve kilidi
grafitle yağlayınız.

Kaybolması halinde kilit
silindirindeki numarayı
belirterek üreticiden yedek
anahtarlar alabilirsiniz.

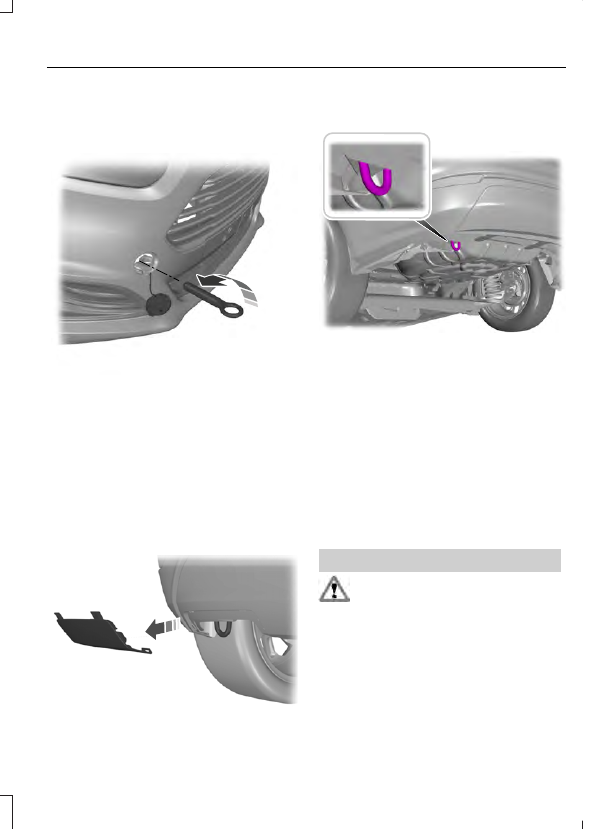

ÇEKME NOKTALARI

Ön Çekme Noktası

UYARI

Çeki kancasına sol vida
dişi açılmıştır. Takmak

için saatin tersi yönde
çeviriniz. Tamamen
sıkıldığından emin olunuz.
Aksi takdirde çeki kancası
gevşeyebilir.

E152070

1

1. Kapağı itiniz.

2. Kapağı bırakınız.

E152071

3

3. Çeki kancasını takınız.

Çeki kancası, stepne
yuvasında bulunur.

Çeki kancasını daima
aracınızda taşımanız gerekir.

Arka Çekme Noktası

E102895

Kapağı sökünüz.

E169612

Not: Aracınızda bir çeki
demiri varsa, bu kancayı diğer
araçları çekmek için
kullanınız.

ARACIN DÖRT TEKERLEK
ÜZERİNDE ÇEKİLMESİ

Tüm Araçlar

UYARILAR

Aracınız çekilirken
kontağı açmanız gerekir.
