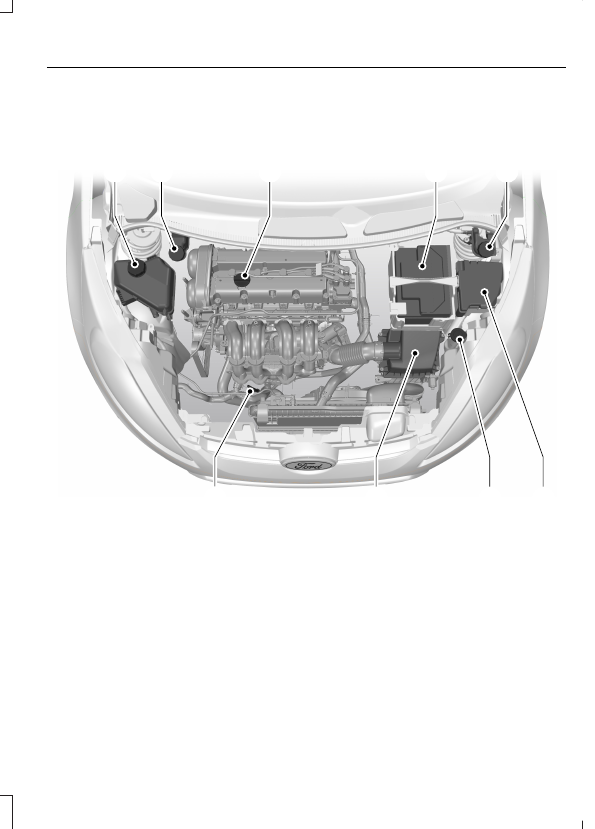

MOTOR BÖLMESINE GENEL BAKIŞ - 1.25L DURATEC-16V
(SIGMA)/1.4L DURATEC-16V (SIGMA)/1.6L DURATEC-16V TI-
VCT (SIGMA)

E103505

A

B

C

H

G

F

I

D

E

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 139).

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 140).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 139).

C

Akü:  Bkz.Akü (sayfa 145).

D

Fren ve debriyaj (kavrama) sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 140).

E

Motor bölmesi sigorta kutusu.  Bkz.Sigortalar (sayfa 121).

F

Ön cam ve arka cam yıkayıcı sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü
(sayfa 140).

G

135

Fiesta (CB1) Vehicles Built From: 27-02-2012, Vehicles Built Up To: 04-11-2012

Bakım

Hava filtresi: Bakım gerektirmez.

H

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 139).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

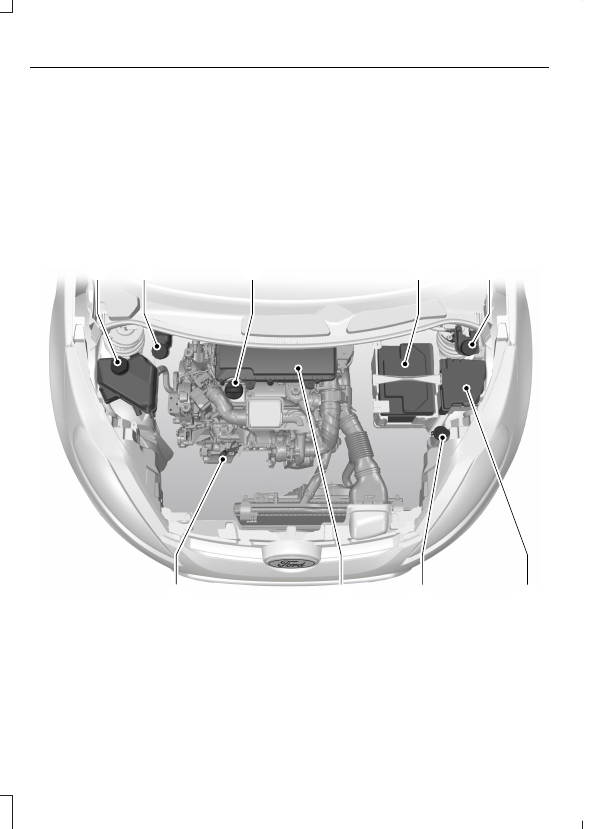

MOTOR BÖLMESINE GENEL BAKIŞ - 1.4L DURATORQ-TDCI (DV)
DIZEL

E103508

A

B

C

H

G

F

I

D

E

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 139).

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 140).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 139).

C

Akü:  Bkz.Akü (sayfa 145).

D

136

Fiesta (CB1) Vehicles Built From: 27-02-2012, Vehicles Built Up To: 04-11-2012

Bakım

Fren ve debriyaj (kavrama) sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 140).

E

Motor bölmesi sigorta kutusu.  Bkz.Sigortalar (sayfa 121).

F

Ön cam ve arka cam yıkayıcı sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü
(sayfa 140).

G

Hava filtresi: Bakım gerektirmez.

H

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 139).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

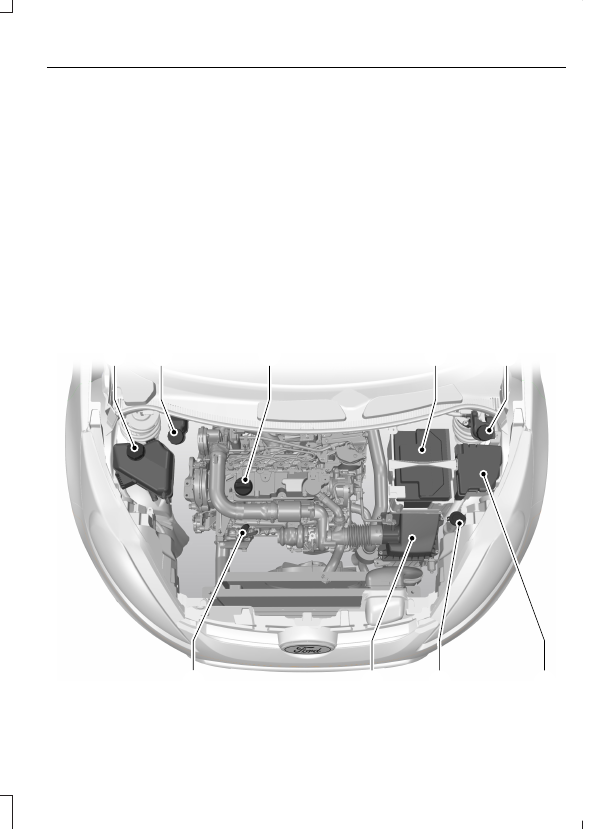

MOTOR BÖLMESINE GENEL BAKIŞ - 1.6L DURATORQ-TDCI (DV)
DIZEL

E103509

A

B

C

H

G

F

I

D

E

137

Fiesta (CB1) Vehicles Built From: 27-02-2012, Vehicles Built Up To: 04-11-2012

Bakım

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 139).

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 140).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 139).

C

Akü:  Bkz.Akü (sayfa 145).

D

Fren ve debriyaj (kavrama) sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 140).

E

Motor bölmesi sigorta kutusu.  Bkz.Sigortalar (sayfa 121).

F

Ön cam ve arka cam yıkayıcı sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü
(sayfa 140).

G

Hava filtresi: Bakım gerektirmez.

H

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 139).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

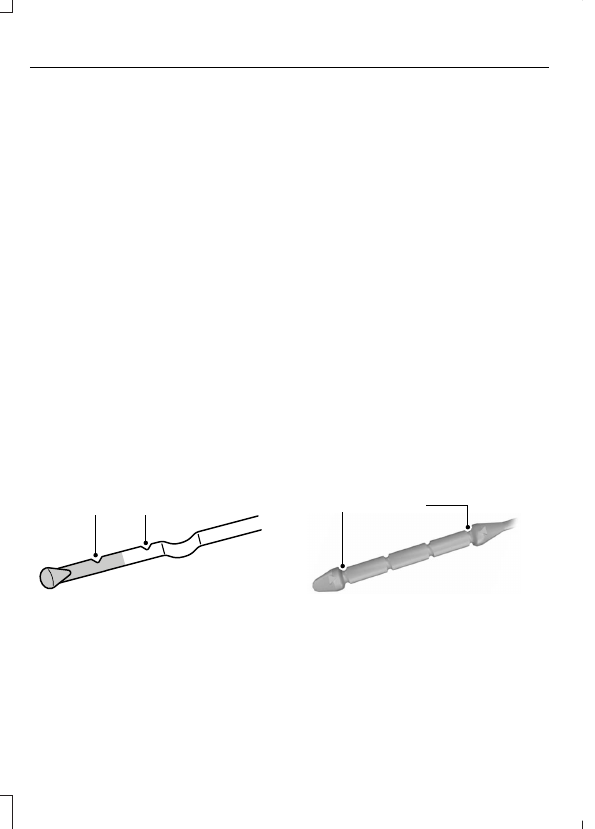

MOTOR YAĞI SEVIYE ÇUBUĞU
- 1.25L DURATEC-16V
(SIGMA)/1.4L DURATEC-16V
(SIGMA)/1.6L DURATEC-16V
TI-VCT (SIGMA)

E95540

B

A

MİN.

A

MAKS.

B

MOTOR YAĞI SEVIYE ÇUBUĞU
- 1.4L DURATORQ-TDCI (DV)
DIZEL /1.6L DURATORQ-TDCI
(DV) DIZEL

Tip 1

E90983

A

B

MIN

A

MAX

B
