Ford Edge (2017). Kılavuz - bölüm 110

6. Far hüzmesi yansımasının

sağ tarafında belirgin bir
ışıktan karanlığa geçiş izi
vardır. Bu kesintinin üst
kenarını yatay referans
çizgisinin 7,5 cm altına
konumlandırın.

E194757

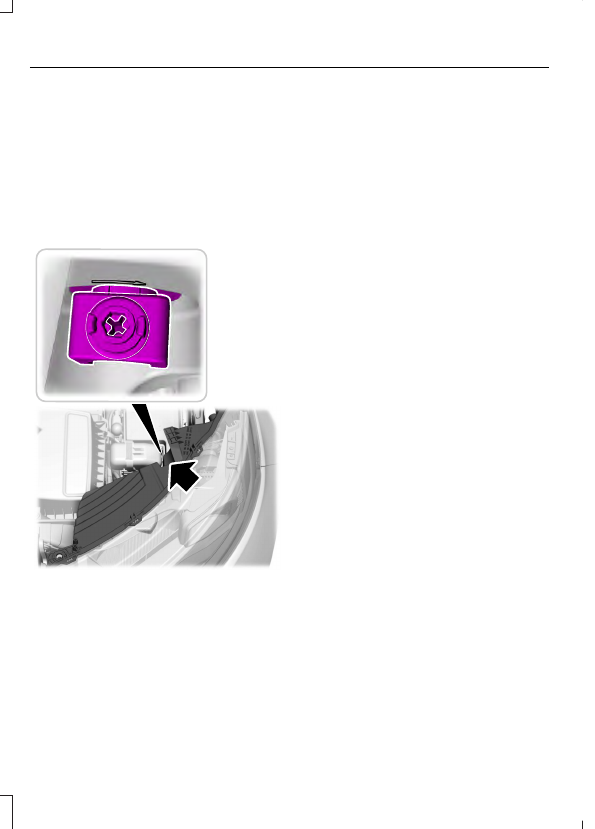

7. Dikey hedefi ayarlamak

için ayarlayıcıyı saat
yönünde veya saatin ters
yönünde çevirmek için
uygun bir alet kullanın.

Not: Farlardan birini
ayarlarken net bir ışık
yansıması görebilmek için
diğerinden gelen ışığı
engelleyin.

8. Kaputu ve kısa hüzmeli

farları kapatın.

Yatay Hedef Ayarlama

Yatay hedef ayarlama
olanaklı olsa da gerekli
değildir. Yetkili servise
başvurmanızı tavsiye ederiz.

FARIN SÖKÜLMESİ

1. Kaputu açınız.

Bkz.Kaputun açılması ve
kapatılması (sayfa 431).

2

2

E194758

2

4

3

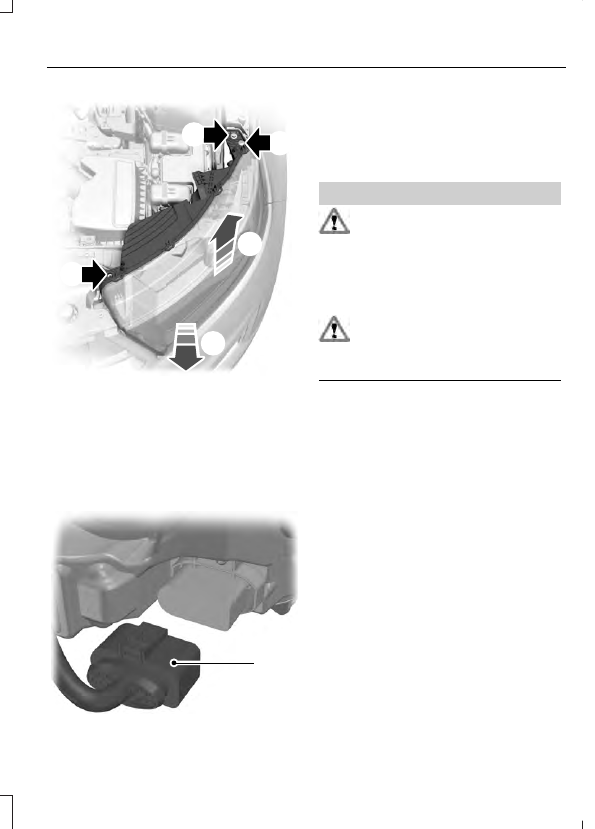

2. Vidaları sökünüz.

3. Alt tespit noktasından

ayırmak için farı aracın
önüne doğru çekiniz.

4. Farı kaldırınız ve çıkarınız.

E133750

5

5. Elektrik soketini ayırınız.

AMPUL DEĞİŞTİRİLMESİ

UYARILAR

Lambaların tamamını ve
kontağı kapatınız. Bu

uyarıyı dikkate almamak
ciddi yaralanmalara neden
olabilir.

Ampuller kullanıldığında
ısınır. Çıkarmadan önce

soğumalarına izin verin.

Doğru özelliklerde ampul
kullanın.

Bkz.Ampul teknik özellik
tablosu (sayfa 452).

Aksi belirtilmediği sürece
sökme işleminin tersine
sırayla takınız.

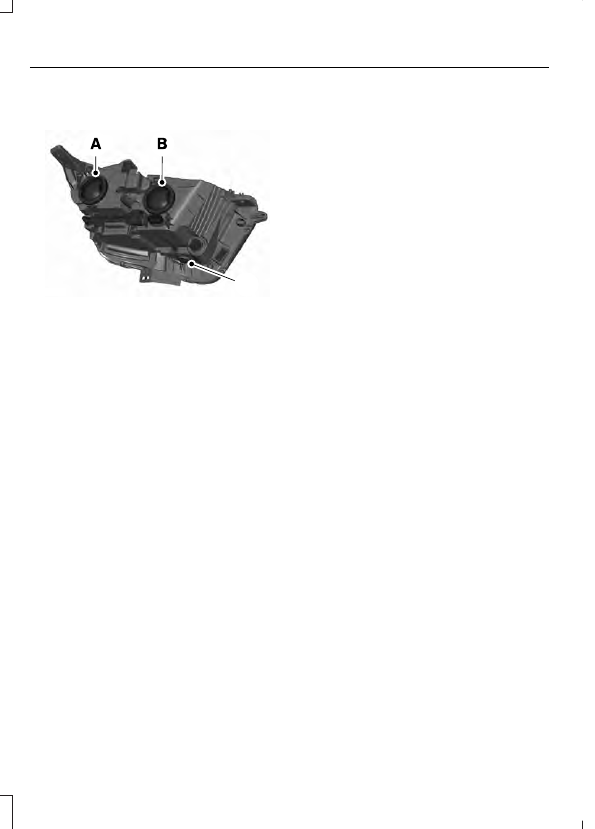

Far

E188959

C

Kısa far.

A

Far uzun ve kısa
hüzmesi - yüksek
yoğunluklu boşaltım
farlı araçlar.
Uzun far.

B

Sürekli yanan far.
Ön sinyal lambası.

C

Ön Sinyal Lambası

1. Far grubunu sökünüz.

Bkz.Farın Sökülmesi
(sayfa 448).

2. Ampul duyunu saatin tersi

yönde çeviriniz ve
sökünüz.

3. Ampulü düz bir şekilde

çekerek çıkarınız.

Kısa Far

1. Kapağı sökünüz.

2. Ampulü saatin tersi yönde

çeviriniz ve sökünüz.

3. Elektrik soketini ayırınız.

Not: Ampul camına
dokunmayınız.

Not: Ampulü, ampul
duyundan ayıramazsınız.

Uzun Far

1. Kapağı sökünüz.

2. Ampulü saatin tersi yönde

çeviriniz ve sökünüz.

3. Elektrik soketini ayırınız.

Not: Ampul camına
dokunmayınız.

Not: Ampulü, ampul
duyundan ayıramazsınız.

Yüksek Yoğunluklu
Boşaltım Farları

Bu lambalar yüksek voltajda
çalışır. Arızalanırsa Ford
Yetkili Servis İstasyonu'na
başvurabilirsiniz.

Gündüz Lambası

1. Kapağı sökünüz.

2. Ampulü saatin tersi yönde

çeviriniz ve sökünüz.

3. Elektrik soketini ayırınız.

Not: Ampul camına
dokunmayınız.

Not: Ampulü, ampul
duyundan ayıramazsınız.

LED Lambalar

LED lambalar üzerinde servis
işlemi yapılamaz.
Arızalanırsa Ford Yetkili
Servis İstasyonu'na
başvurabilirsiniz.

Aşağıdaki lambalar LED'tir:
• Fren lambası ve arka

lambalar.

• Merkezi üst fren lambası.
• Ön taraf işaret lambaları.
• Ön sinyal lambaları.

• Arka sinyal lambaları.
• Arka taraf işaret

lambaları.

• Geri vites lambaları.
• Yan sinyal lambaları.

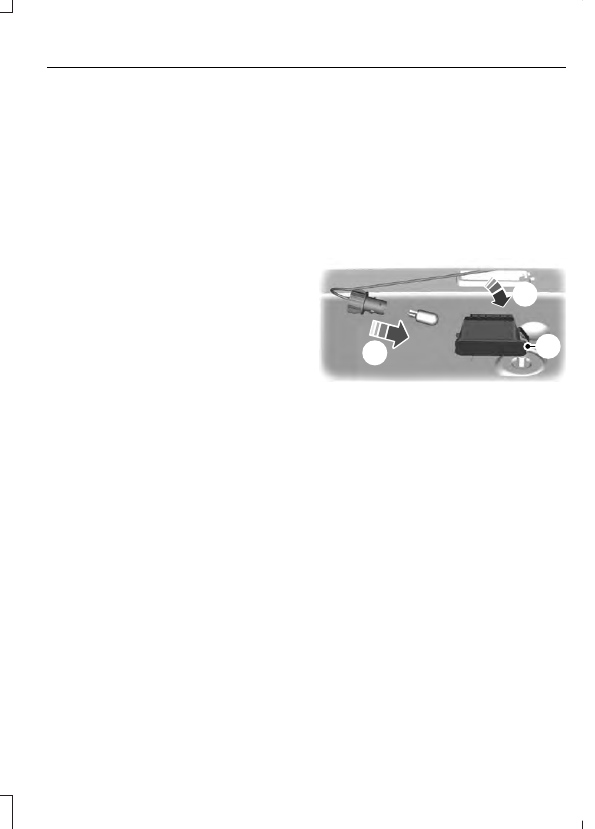

Plaka Lambası

3

2

1

E72789

1. Tornavida gibi bir takımla

lambayı dikkatlice
çıkarınız.

2. Lambayı sökünüz.

3. Ampul duyunu saatin tersi

yönde çeviriniz ve
sökünüz.

4. Ampulü düz bir şekilde

çekerek çıkarınız.
