Ford Edge (2017). Kılavuz - bölüm 95

Çekme Çubuğu
Taşıyıcıları

Taşıyıcıya ekli bir çekme
çubuğu kullanırken
aşağıdakilere dikkat edin:
• Çekme çubuğunun

üzerinde maksimum dikey
ağırlığı aşmayın (taşıyıcıya
ek olarak yükün ağırlığı).

• Taşıyıcı üreticisinin teknik

özelliklerine uyun.

• Bir bisiklet taşıyıcısı

kullanıyorsanız, izin verilen
maksimum 60 kg ağırlıkla
izin verilen maksimum
bisiklet sayısı üçtür.

• En ağır öğeyi araca en

yakın konuma yükleyin.

EVCİL HAYVAN BÖLMESİ

UYARI

Evcil hayvan bölmesi ile
önündeki koltuklar

arasında en az 1 cm boşluk
bırakın.

Not: Yolcular takılı evcil
hayvan bölmesinin hemen
arkasındaki koltuklara
oturmamalıdır.

Ön koltukların arkasına
takılması

E86848

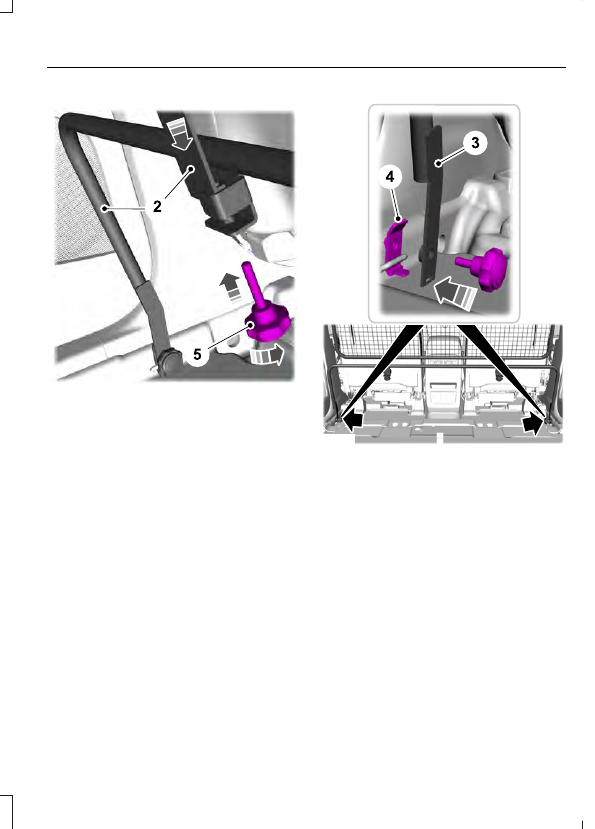

1. Izgaranın üzerindeki

demirin uçlarını birbirine
doğru bastırın ve
tavandaki tespit
elemanlarının içine sokun.
Çubuğu, tespit
elemanlarının dar kısmının
içine öne doğru bastırın.

E214021

2. Izgarayı el çarkları ile alt

demire takın. El vidalarını
sıkmayın.

E214020

3. Alt bağlantı noktalarına

çarkları kullanarak evcil
hayvan bölmesi takın. El
vidalarını sıkmayın.

4. Alt bağlantı

noktalarındaki çarkları
sıkın.

5. Izgara-alt demir bağlantı

noktalarındaki çarkları
sıkın.

Arka koltukların arkasına
takılması

E86848

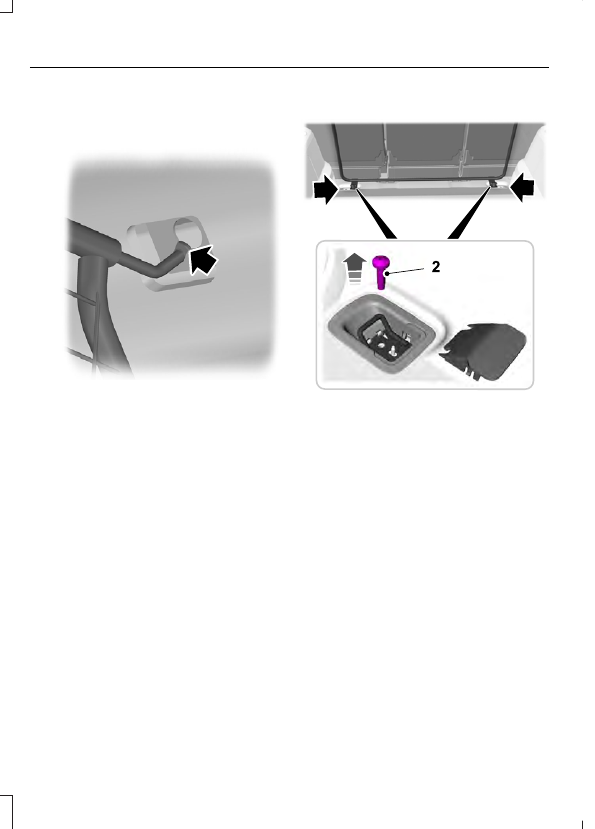

1. Izgaranın üzerindeki

demirin uçlarını birbirine
doğru bastırın ve
tavandaki tespit
elemanlarının içine sokun.
Çubuğu, tespit
elemanlarının dar kısmının
içine öne doğru bastırın.

E214657

2. Bagaj bağlantı

noktalarındaki vidaları
çıkarın.  Bkz.Bagaj
bağlantı noktaları
(sayfa 385).

E214656

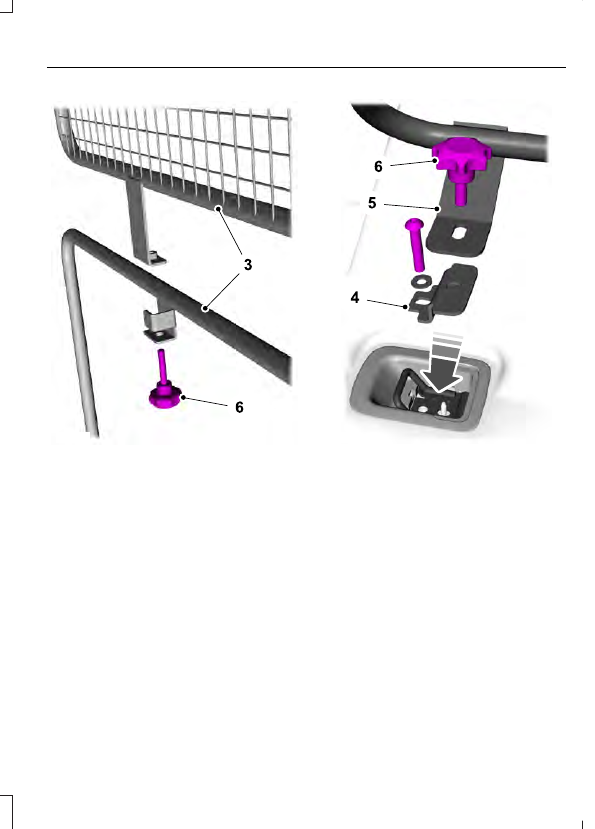

3. Izgarayı el çarkları ile alt

demire takın. El vidalarını
sıkmayın.

E214655

4. Zemin braketini bagaj

bağlantı noktasına takın
ve yeni verilen vida ve pul
ile sabitleyin.

5. Evcil hayvan bölmesi alt

demir braketini bir el çarkı
kullanarak zemin
braketine takın.

6. El vidalarını sıkın.

Tersi sırayla sökün.
