Ford C-MAX (2016 ). Kılavuz - bölüm 112

1

E181745

2

1. Bijon kilit anahtarını

yerleştiriniz.

2. Bijon anahtarını

kullanarak bijon
somunlarını gevşetin.

3. Tekerleğin yerle teması

kesilene kadar aracı
krikoyla kaldırın.

4. Bijon somunlarını sökünüz

ve tekerleği çıkartınız.

Tekerleğin Takılması

UYARILAR

Yalnızca onaylanmış
boyuttaki jant ve

lastikleri kullanınız. Farklı
boyutların kullanılması
aracınıza zarar verebilir ve
Ulusal Tip Onayı'nı geçersiz
kılar.  Bkz.Kar zincirlerinin
kullanılması (sayfa 440).

Orijinalinde Run flat
tyres (Takviyeli

Lastikler) bulunmayan
araçlara Run flat tyres
(Takviyeli Lastikler)
takmayınız. Lütfen konuyla
ilgili daha fazla bilgi için bir
yetkili satıcı ile irtibat
kurunuz.

UYARI

Alaşım jantları çelik
jantlarla kullanılmak

üzere tasarlanan bijon
somunları ile takmayınız.

458

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Tekerlekler ve lastikler

Not: Alaşım jantların ve
çubuklu çelik jantların bijon
somunları kısa süreliğine (en
fazla iki hafta) çelik yedek
lastik için de kullanılabilir.

Not: Tekerlek ve poyra
temas yüzeylerinde yabancı
madde olmadığından emin
olunuz.

Not: Bijon somunların
konilerinin tekerleğe uygun
olduğundan emin olun.

1. Tekerleği takınız.

2. Bijon somunlarını elle

takınız.

3. Bijon kilit anahtarını

yerleştiriniz.

1

2

3

4

5

E75442

4. Şekilde gösterilen sıra ile

bijon somunlarını kısmen
sıkınız.

5. Aracı indirin ve krikoyu

çıkarın.

6. Şekilde gösterilen sıra ile

bijon somunlarını
tamamen sıkınız.
Bkz.Bijon Somunları
(sayfa 469).

7. Jant kapağını avuç içinizi

kullanarak takınız.

UYARI

Mümkün olduğunca kısa
sürede tekerlek

somunlarının sıkı olup
olmadıklarını ve lastik
basıncını kontrol ettirin.

Patlak Lastiğin
Saklanması

Üçüncü Sıra Koltukları
Bulunmayan Araçlar

1. Aracın krikosunu ve

somun anahtarını kaldırın.
Sürüş sırasında hareket
etmemesi için aracın
krikosunu bağlayın.

459

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Tekerlekler ve lastikler

2. Tekerlekleri kaldırınız.

3. Patlak lastiği kargo

alanının zeminine yatırın.
Aşağıdaki adımları takip
ederek patlak lastik tespit
kayışını sabitleyin.

E142906

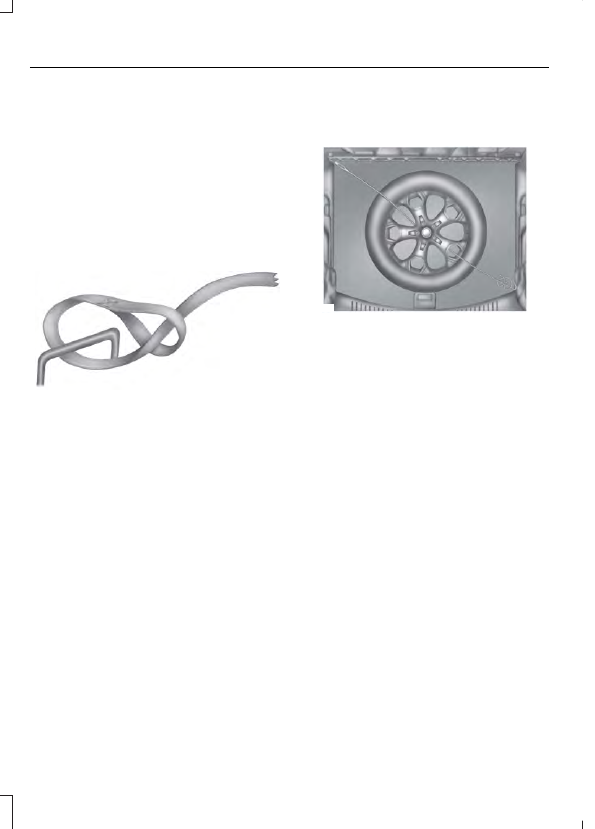

4. Koltuk arkalığının

yanındaki yük bağlama
tertibatını bulunuz. Tespit
kayışının halkasını yük
bağlama tertibatından
geçiriniz. Halka dışındaki
ucu halkadan geçirin.

5. Tespit kayışını tekerlekteki

açıklardan geçiriniz.

E157926

6. Kargo alanında 4. Adımda

kullanılan bağlama
tertibatının karşı
köşesindeki ön yük
bağlama tertibatını bulun.
Tespit kayışını yük
bağlama tertibatından
geçirip sıkıca çekin.

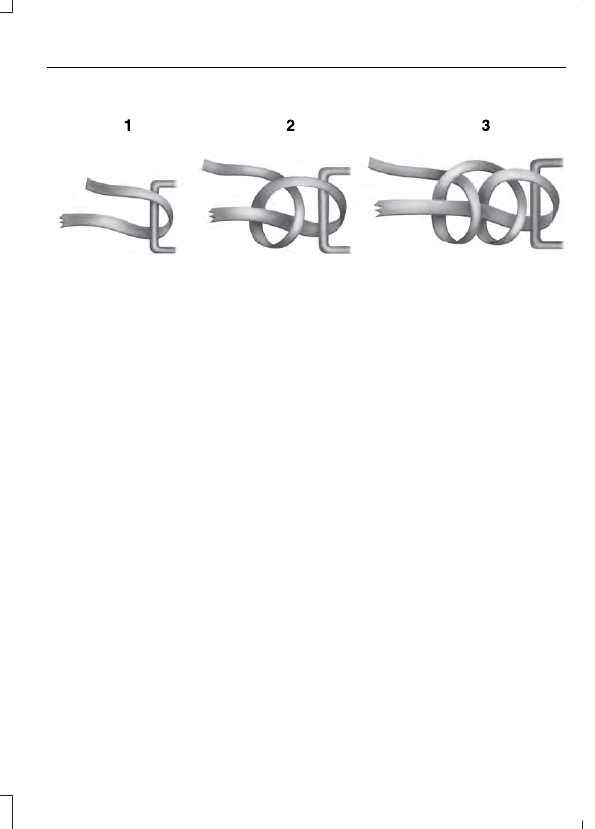

7. 2 yarım düğüm ile

sabitleyin.

460

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Tekerlekler ve lastikler

E143746

Üçüncü Sıra Koltuklu
Araçlar

Aşağıdaki işlem 3. sıra
koltuklarda yolcu yokken
gerçekleştirilir. 3. sıra
koltuklarda yolcu varsa,
patlak lastik araca
yerleştirilemez.

1. Aracın krikosunu ve

somun anahtarını kaldırın.
Sürüş sırasında hareket
etmemesi için aracın
krikosunu bağlayın.

2. Tekerlekleri kaldırınız.

3. Patlak lastiği kayışla 3.

sıra koltuklara sabitleyin.

LASTİK BASINÇLARI

Lastik basıncı değerlerini en
az her iki haftada bir lastikler
soğukken kontrol ediniz.

CMAX COMPACT

461

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Tekerlekler ve lastikler
