2

E184157

3

2. Elektrik soketini ayırınız.

3. Ampul duyunu saatin tersi

yönde çeviriniz ve
sökünüz.

Not: Ampul camına
dokunmayınız.

Not: Ampulü, ampul
duyundan ayıramazsınız.

Arka lambalar

Sinyal Lambası, Fren ve
Arka Lamba

E202113

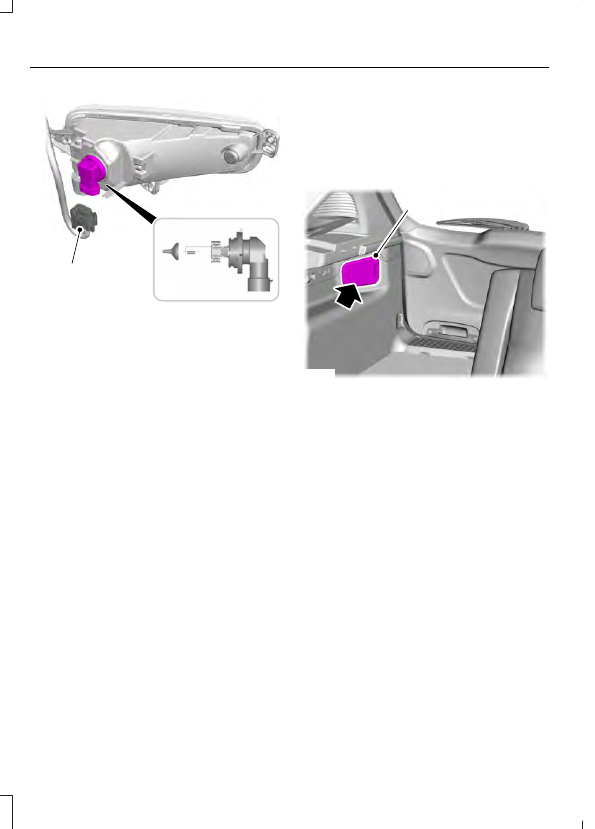

1

1. Kapağı dikkatlice çıkarınız.

418

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Bakım

2

3

3

E202114

3

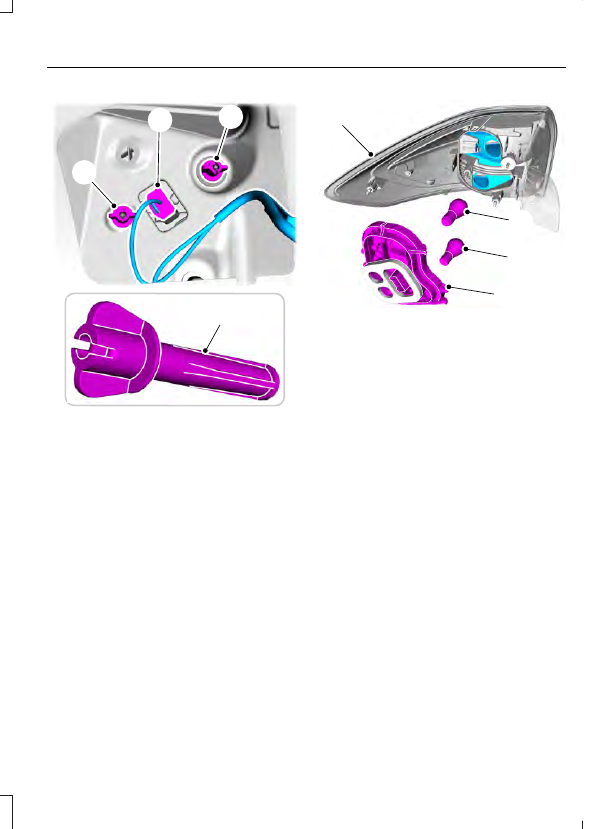

2. Elektrik soketini ayırınız.

3. Kelebek somunları sökün.

4. Lambayı sökünüz.

4

A

B

5

E130198

5. Ampul duyunu sökün.

6. Çıkarmak için ampulü içeri

bastırınız ve saatin aksi
yönünde çeviriniz.

A. Sinyal lambası.
B. Fren lambası ve arka

lamba.

419

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Bakım

Geri Vites Lambası, Arka
Lamba

E130199

1

1. Kapağı dikkatlice çıkarınız.

2

E130200

2. Kelebek somunu sökünüz.

3. Lambayı sökünüz.

E201657

3

4

A

B

5

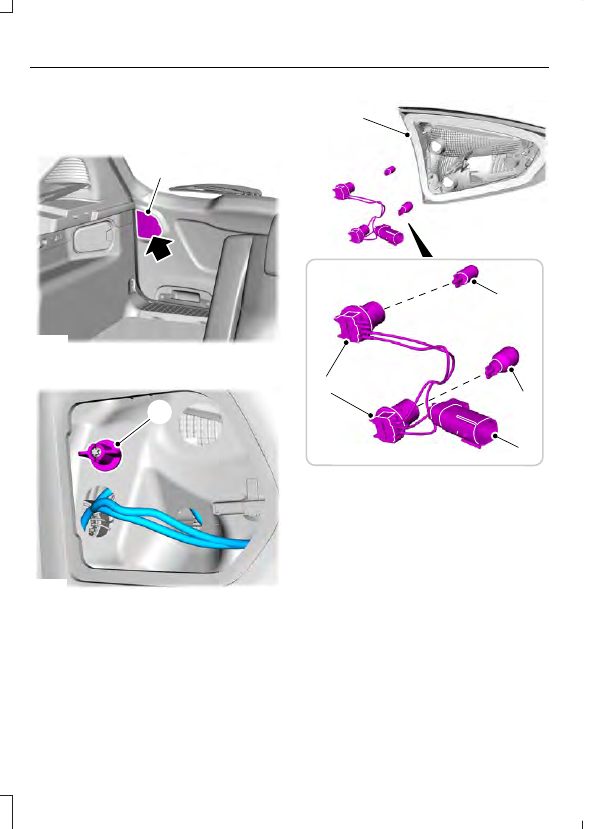

4. Elektrik soketini ayırınız.

5. Ampul duyunu saatin tersi

yönde çeviriniz ve
sökünüz.

6. Ampulü düz bir şekilde

çekerek çıkarınız.

A. Geri vites lambası.
B. Arka lamba.

420

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Bakım

Merkezi Üst Fren Lambası

E87619

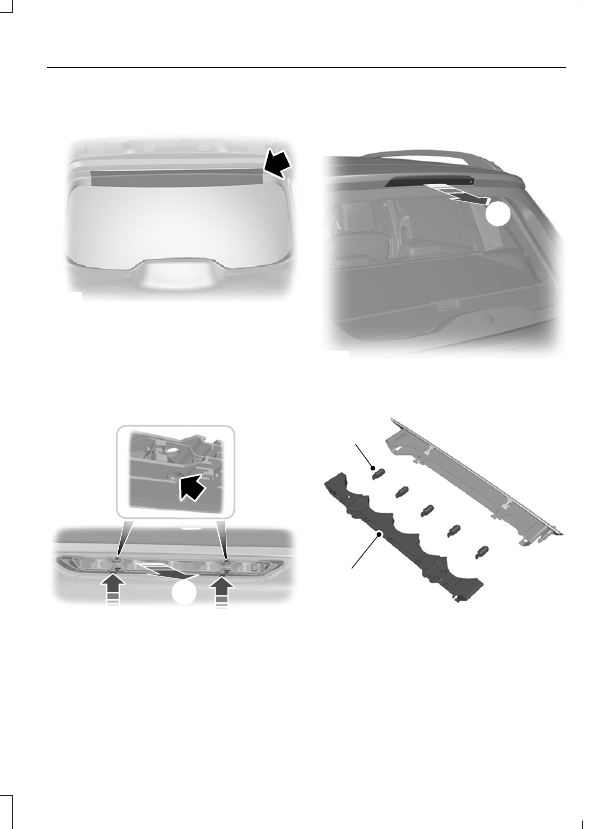

1. Uygun bir takımı, örneğin

bir tornavidayı şekilde
gösterilen konumda
yerleştiriniz ve klipsi
hafifçe itiniz.

3

2

2

E130235

2. Deliklere uygun bir alet

takın; örneğin bir
tornavida.

3. Yay klipslerini ayırmak için

lambayı dikkatlice çekin.

4

E130236

4. Lambayı sökünüz.

E130205

5

6

5. Ampul duyunu sökün.

6. Ampulü düz bir şekilde

çekerek çıkarınız.

421
