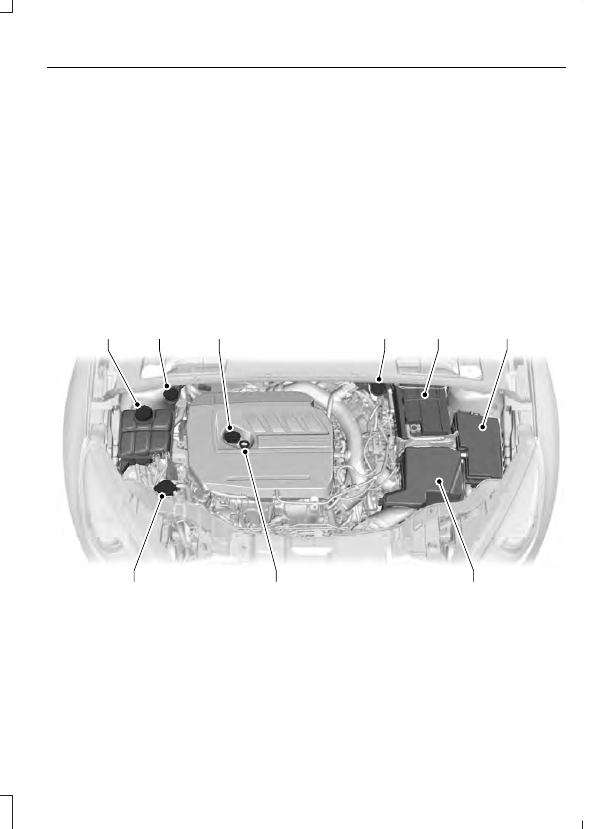

MOTOR BÖLMESİNE GENEL BAKIŞ - 1.0L ECOBOOST™

A

I

H

F

G

B

C

D

E

E141341

Fren ve debriyaj (kavrama) sıvısı haznesi (sağdan
direksiyonlu modeller).  Bkz.Fren hidroliği kontrolü
(sayfa 406).

A

Motor yağı dolum kapağı.  Bkz.Motor yağı kontrolü
(sayfa 402).

B

Fren ve kavrama sıvısı haznesi (soldan direksiyonlu
modeller).  Bkz.Fren hidroliği kontrolü (sayfa 406).

C

Akü.  Bkz.12V Akünün Değiştirilmesi (sayfa 407).

D

Güç dağıtım kutusu.  Bkz.Sigortalar (sayfa 370).

E

Hava filtresi grubu.

F

390

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Bakım

Motor yağı seviye çubuğu.  Bkz.Motor yağı seviye
çubuğu (sayfa 400).

G

Cam yıkama suyu haznesi.  Bkz.Cam yıkama suyu
kontrolü (sayfa 407).

H

Motor soğutma sıvısı haznesi.  Bkz.Motor soğutma
sıvısı kontrolü (sayfa 404).

I

MOTOR BÖLMESİNE GENEL BAKIŞ - 1.5L ECOBOOST™

A

B

C

D

G

H

I

E

F

E188071

391

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Bakım

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma

sıvısı kontrolü (sayfa 404).

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan
direksiyonlu)

*

:  Bkz.Fren hidroliği kontrolü (sayfa

406).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü

(sayfa 402).

C

Fren ve debriyaj (kavrama) sıvısı deposu (soldan
direksiyonlu)

*

:  Bkz.Fren hidroliği kontrolü (sayfa

406).

D

Akü:  Bkz.Bakım (sayfa 387).

E

Motor bölmesi sigorta kutusu:  Bkz.Sigortalar (sayfa
370).

F

Hava filtresi: Bakım gerektirmez.

G

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü

(sayfa 402).

H

Cam yıkama suyu haznesi

*

:  Bkz.Cam yıkama suyu

kontrolü (sayfa 407).

I

*

Kolay tanınmaları için, dolum kapakları ve motor yağı

seviye çubukları renkli olarak işaretlenmiştir.

392

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Bakım

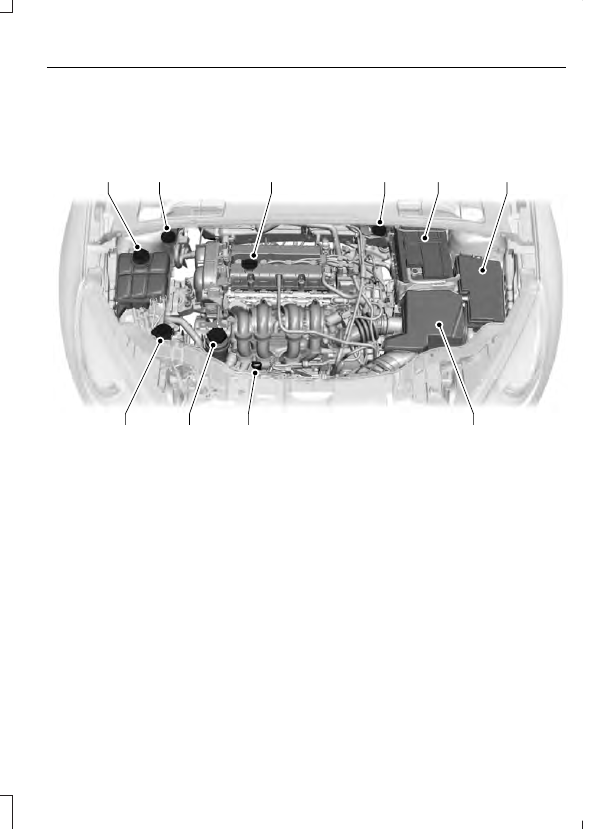

MOTOR BÖLMESİNE GENEL BAKIŞ - 1.6L DURATEC-
16V Tİ-VCT (SİGMA)/1.6L ALTERNATİF YAKIT

A

B

C

D

G

H

J

I

E

F

E191483

Motor soğutma sıvısı haznesi

*

.  Bkz.Motor soğutma

sıvısı kontrolü (sayfa 404).

A

Fren ve kavrama sıvısı haznesi (sağdan direksiyonlu
modeller)

*

.  Bkz.Fren hidroliği kontrolü (sayfa 406).

Bkz.Kavrama hidroliği kontrolü (sayfa 407).

B

Motor yağı dolum kapağı

*

.  Bkz.Motor yağı kontrolü

(sayfa 402).

C

Fren ve kavrama sıvısı haznesi (soldan direksiyonlu
modeller)

*

.  Bkz.Fren hidroliği kontrolü (sayfa 406).

Bkz.Kavrama hidroliği kontrolü (sayfa 407).

D
