Ford C-MAX (2016 ). Kılavuz - bölüm 85

Not: Onarım ve çekme
bağlantısının sökülme
işlemleri sadece üretici
tarafından
gerçekleştirilmelidir.

Not: Aracınızı yıkamak için
yüksek basınçlı su
kullanıyorsanız çeki demiri
kolunun mafsalına doğrudan
püskürtmeyiniz.

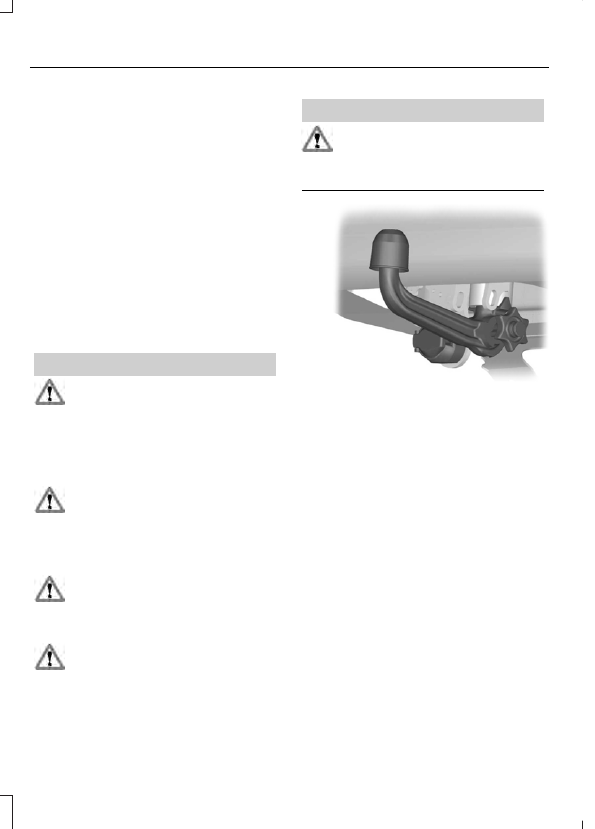

Çıkartılabilir Çeki Demiri

UYARILAR

Kullanımda olmadığı
zaman çeki demirini

mutlaka bagaj bölmesinde
güvenli ve sabit şekilde
saklayınız.

Çeki demirini takarken
aracınızın ve römorkun

emniyeti için çok dikkatli
olunuz.

Çeki demirini sökmek ve
takmak için herhangi bir

takım kullanmayınız.

Römork bağlantı noktası
üzerinde değişiklik

yapmayınız.

UYARILAR

Çeki demirini parçalarına
ayırmaya veya

onarmaya çalışmayınız.

E71328

13 pimli römork soketi ve çeki
demiri kolu yuvası arka
tamponun altında bulunur.
Uç konuma gelene kadar
römork soketini aşağıya
doğru 90 derece çeviriniz.

350

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

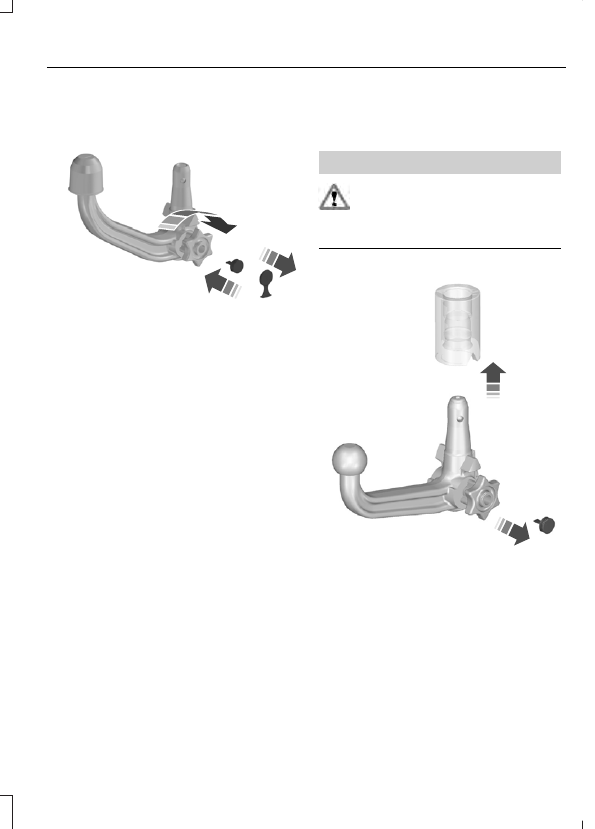

Çekme

Çeki Demiri
Mekanizmasının Açılması

E71329

2

1

3

1. Koruyucu kepi sökünüz.

2. Anahtarı takınız ve açmak

için saat yönünün tersine
çeviriniz.

3. Çeki demirini tutunuz. El

vidasını dışarı çekiniz ve tık
sesi çıkana kadar çarkı
saat yönünde çeviriniz.

Not: El çarkı üzerindeki
kırmızı işaretle çeki demiri
üzerindeki beyaz nokta ile
aynı hizaya gelmelidir.

4. El çarkını serbest bırakınız.

Çeki demirinin kilidi açılır.

Çeki Demirinin
Yerleştirilmesi

UYARI

Çeki demiri sadece
kilitleme tertibatı

açıkken yerleştirilebilir.

1

2

E71330

Not: Tapayı çekerek
çıkartınız.

1. Çeki demirini dik bir

şekilde yerleştiriniz ve
oturana kadar yukarı
doğru itiniz.

351

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Çekme

Not: Elinizi el çarkının
yakınında tutmayınız.

Not: El çarkı üzerindeki yeşil
işaretle çeki demiri üzerindeki
beyaz nokta ile aynı hizaya
gelmelidir.

2. Anahtarı saat yönünde

çeviriniz ve çeki demirini
kilitlemek için anahtarı
çıkarınız.

3. Anahtar deliği koruyucu

kapağı takınız.

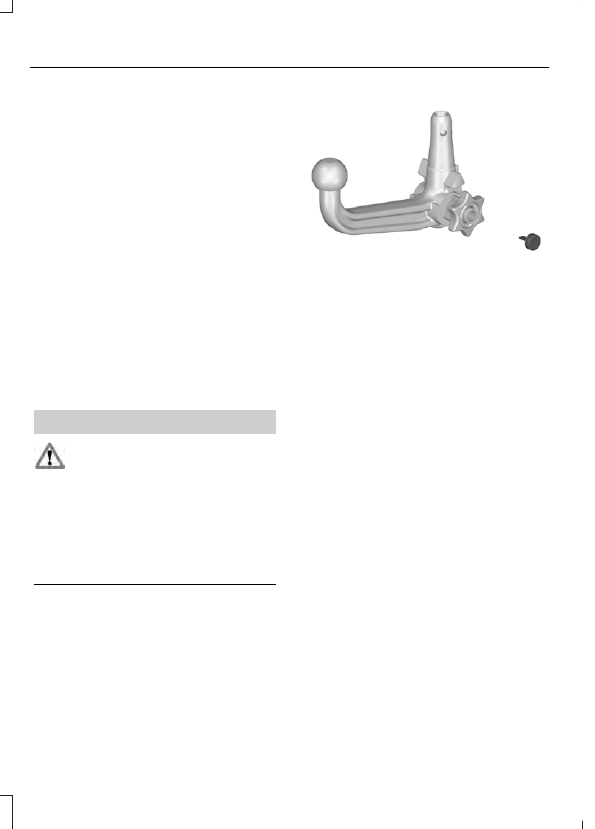

Römorkla Sürüş

UYARI

Aşağıdaki koşullardan

birinin yerine



getirilememesi halinde çeki



demirini kullanmayın ve bir



Ford Yetkili Servis



İstasyonuna kontrol
ettir

meniz önerilir.

E71331

A

B

Yolculuğa başlamadan önce
çeki demiri kolunun doğru
şekilde kilitlendiğinden emin
olunuz. Şunları kontrol
ediniz:

• el çarkı üzerindeki yeşil

işaretle çeki demiri
üzerindeki beyaz nokta ile
aynı hizadadır

• el vidası (A) çeki demirine

doğru bir şekilde takılmış.

• anahtar çıkarılmış (B).
• çeki demiri kolu güvenli bir

şekilde takılmış.

352

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Çekme

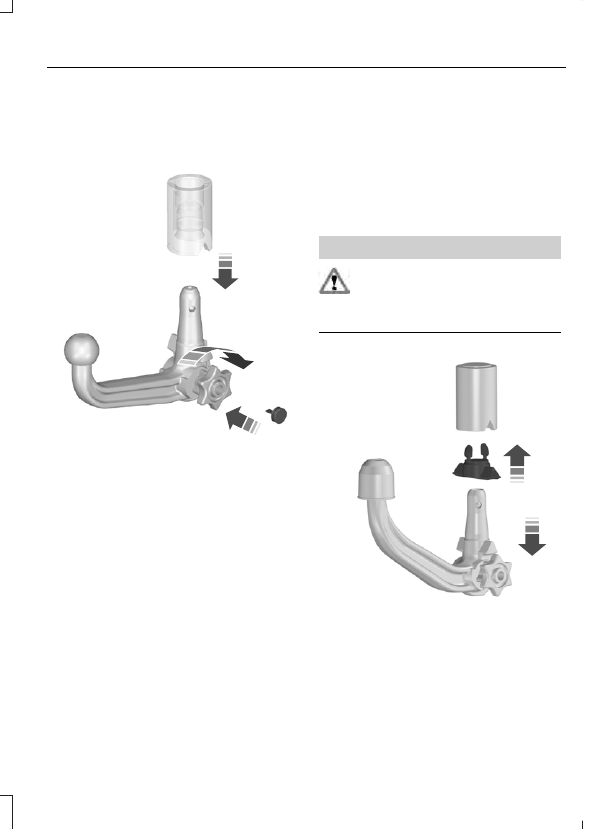

Çeki Demirinin
Çıkarılması

3

1

E71332

2

Not: Römorku
bağlantısından ayırınız.

1. Koruyucu kepi sökünüz.

Anahtarı sokunuz ve kilidi
açınız.

2. Çeki demirini tutunuz. El

vidasını dışarıya çekiniz ve
saat yönünde sonuna
kadar döndürünüz.

3. Çeki demiri kolunu

sökünüz.

4. El çarkını serbest bırakınız.

Bu şekilde kilidi açıldığında,
çeki demiri kolu istendiği
zaman yeniden takılabilir.

Römorksuz Sürüş

UYARI

Römork bağlıyken asla
çeki demiri kolunun

kilidini açmayınız.

E94771

1

Çeki demiri kolunu sökünüz.
Tapayı yuvasına sokunuz (1).

353

C-MAX (CEU) Turkey, Vehicles Built From: 20-07-2015 Vehicles Built Up To: 04-09-2016, CG3666trTUR trTUR, Edition date: 06/2015, Third Printing

Çekme
