E135852

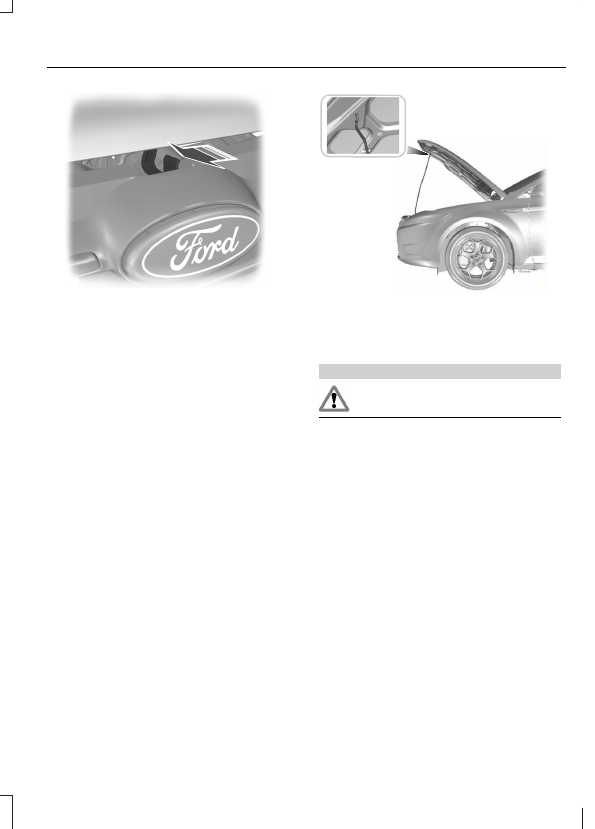

Mandalı sola doğru hareket ettiriniz.

E87786

Kaputu açınız ve destek çubuğu ile
destekleyiniz.

Kaputun kapatılması

UYARI

Kaputun doğru bir şekilde
kapatıldığından emin olunuz.

Kaputu indiriniz ve 20-30 cm (8-11 inç) kala
bırakarak kendi ağırlığıyla kapanmasını
sağlayınız.

191

Bakım

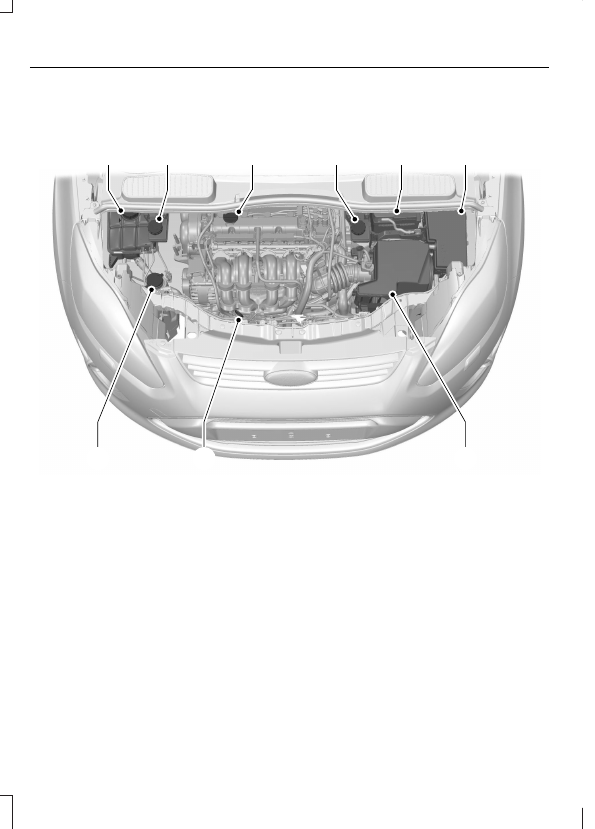

MOTOR BÖLMESINE GENEL BAKIŞ - 1.6L DURATEC-16V TI-VCT
(SIGMA)

E130030

A

B

C

D

E

F

G

H

I

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 196).

A

Fren ve kavrama sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve kavrama

sıvısı kontrolü (sayfa 197).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 196).

C

Fren ve kavrama sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve kavrama

sıvısı kontrolü (sayfa 197).

D

Akü:  Bkz.Akü (sayfa 203).

E

Motor bölmesi sigorta kutusu:  Bkz.Sigortalar (sayfa 179).

F

Hava filtresi: Bakım gerektirmez.

G

192

Bakım

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 196).

H

Cam yıkama suyu haznesi

*

:  Bkz.Cam yıkama suyu kontrolü (sayfa 197).

I

*

 Kolay tanınmaları için, dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

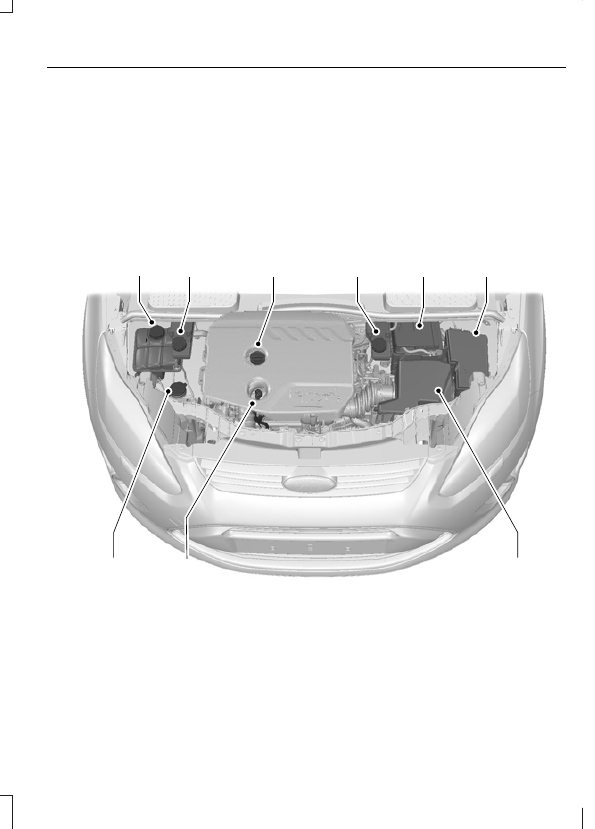

MOTOR BÖLMESINE GENEL BAKIŞ - 1.6L DURATORQ-TDCI (DV)
DIZEL

E130031

A

B

C

D

E

F

G

H

I

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 196).

A

Fren ve kavrama sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve kavrama

sıvısı kontrolü (sayfa 197).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 196).

C

193

Bakım

Fren ve kavrama sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve kavrama

sıvısı kontrolü (sayfa 197).

D

Akü:  Bkz.Akü (sayfa 203).

E

Motor bölmesi sigorta kutusu:  Bkz.Sigortalar (sayfa 179).

F

Hava filtresi: Bakım gerektirmez.

G

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 196).

H

Cam yıkama suyu haznesi

*

:  Bkz.Cam yıkama suyu kontrolü (sayfa 197).

I

*

 Kolay tanınmaları için, dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

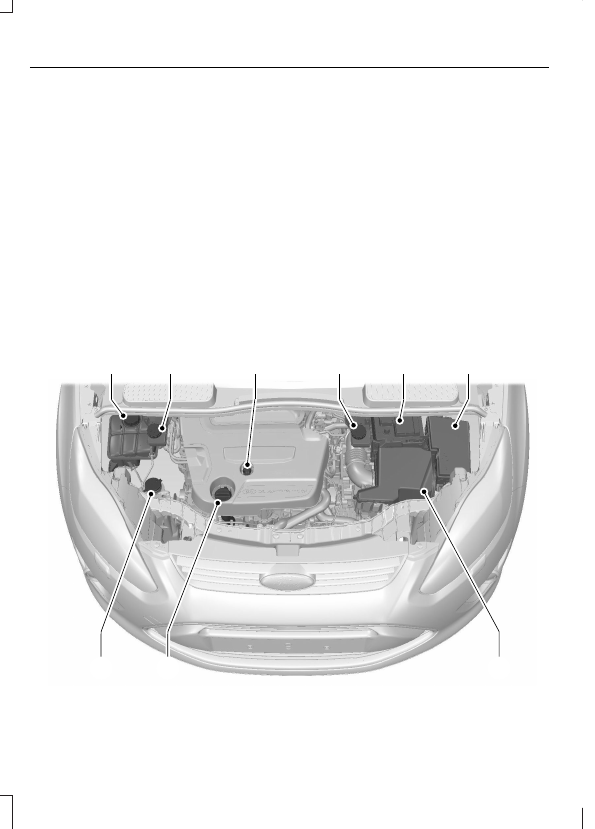

MOTOR BÖLMESINE GENEL BAKIŞ - 2.0L DURATORQ-TDCI (DW)
DIZEL

E130032

A

B

C

D

E

F

G

H

I

194

Bakım
