DIMENSIONES DEL VEHÍCULO - CONVERSIONES DE CAMPER

Distancia media entre ejes

Dimensión mm

Descripción de dimensiones

5.321

Longitud máxima.

2.474–2.746

Ancho total incluidos espejos retrovisores
exteriores.

2.180

Altura total - peso del vehículo sin carga
EC.

3.300

Distancia entre ejes.

1.732–1.752

Distancia entre las ruedas delanteras.

1.743–1.980

Distancia entre las ruedas traseras.

Larga distancia entre ejes

Dimensión mm

Descripción de dimensiones

5.771

Longitud máxima.

2.474–2.746

Ancho total incluidos espejos retrovisores
exteriores.

2.173

Altura total - peso del vehículo sin carga
EC.

3.750

Distancia entre ejes.

1.732–1.752

Distancia entre las ruedas delanteras.

1.743–1.980

Distancia entre las ruedas traseras.

Extraordinaria distancia entre ejes - Estructura extendida

Dimensión mm

Descripción de dimensiones

5.975

Longitud máxima.

2.474–2.746

Ancho total incluidos espejos retrovisores
exteriores.

2.168–2.172

Altura total - peso del vehículo sin carga
EC.

Dimensión mm

Descripción de dimensiones

3.954

Distancia entre ejes.

1.732–1.752

Distancia entre las ruedas delanteras.

1.743–1.980

Distancia entre las ruedas traseras.

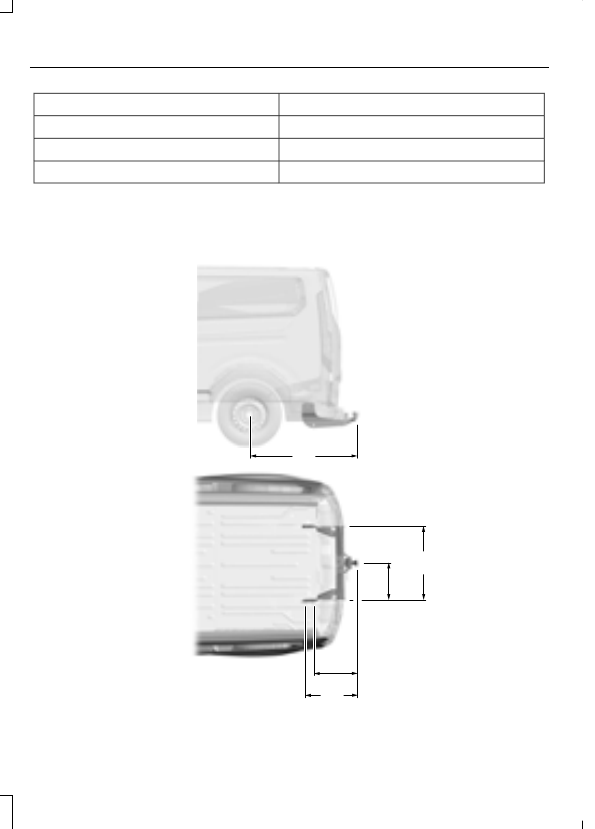

DIMENSIONES DE LA BARRA DE ARRASTRE - AUTOBÚS/COMBI/
VAGONETA

E148831

E

B

C

D

A

Distancia media entre ejes o gran distancia entre ejes

mm

Descripción de dimensiones

Medición

1.349–1.381

Centro de la rueda al centro de la bola de remolque.

A

417

Centro de la bola de remolque al componente
lateral.

B

839

Distancia entre los componentes laterales.

C

628–666

Centro de la bola de remolque al centro del primer
punto de sujeción.

D

704–741

Centro de la bola de remolque al centro del segundo
punto de sujeción.

E

Gran distancia entre ejes - Estructura extendida

mm

Descripción de dimensiones

Medición

2.068–2.088

Centro de la rueda al centro de la bola de remolque.

A

417

Centro de la bola de remolque al componente
lateral.

B

839

Distancia entre los componentes laterales.

C

628–698

Centro de la bola de remolque al centro del primer
punto de sujeción.

D

704–729

Centro de la bola de remolque al centro del segundo
punto de sujeción.

E

Peso vertical máximo permitido del
remolque

kg

190

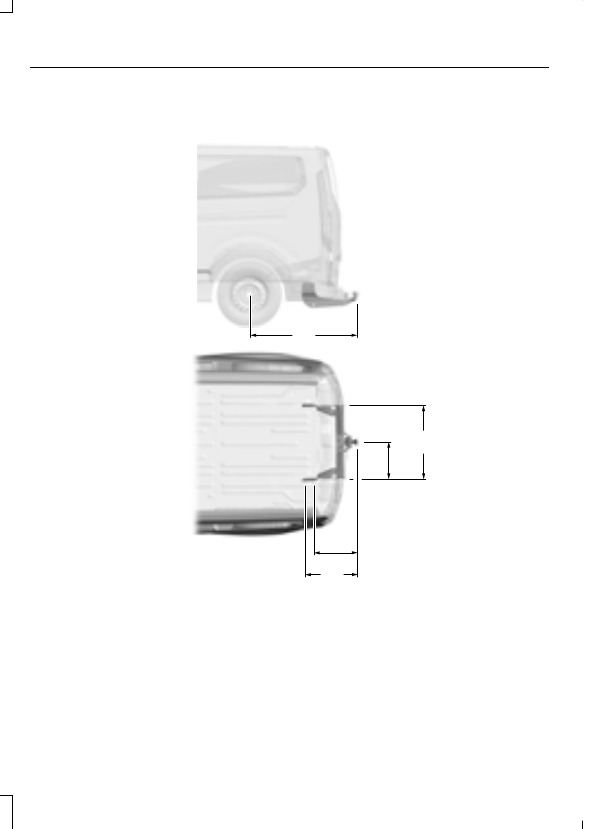

DIMENSIONES DE LA BARRA DE ARRASTRE - CHASIS CABINA/
CHASIS CON CABINA DOBLE

E148831

E

B

C

D

A
