Circuitos protegidos

Amperaje del

fusible

Fusible

Ventanas eléctricas.

30 A

F46

Enchufe del encendedor.

20 A

F47

Tomacorrientes auxiliares traseros.

20 A

F48

Tomacorrientes auxiliares delanteros.

20 A

F49

Relevador de encendido 1.

60 A

F50

Relevador de encendido 2.

60 A

F51

Elemento del parabrisas calentado del lado
izquierdo.

40 A

F52

Elemento del parabrisas calentado del lado derecho.

40 A

F53

Circuitos conmutados

Relevador

Calefactor de refuerzo accionado por combustible.

R1

Tomacorrientes auxiliares.

R2

Sin uso.

R3

Encendido 2.

R4

Ventanas eléctricas.

R5

Encendido 1.

R6

Claxon.

R7

Sin uso.

R8

Motor del soplador delantero.

R9

Motor del soplador trasero.

R10

Ventana trasera calentada.

R11

Espejos retrovisores exteriores calentados.

Elemento del parabrisas calentado del lado izquierdo.

R12

Elemento del parabrisas calentado del lado derecho.

R13

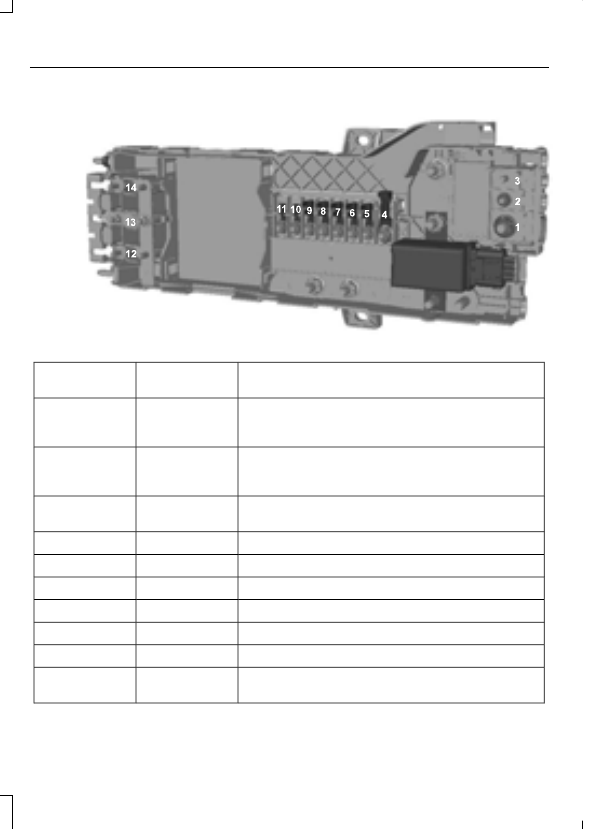

Caja de pre-fusibles

E148828

Circuitos protegidos

Amperaje del

fusible

Fusible

Caja de fusibles del compartimiento del motor.

470 A

F1

Motor de arranque.
Alternador.

Panel de fusibles del compartimiento de pasajeros.

100 A

F2

Caja de fusibles del módulo de control de la carro-
cería.

Módulo de control del tren motriz.

40 A

F3

Sistema de frenos antibloqueo.

Panel de fusibles del compartimiento de pasajeros.

200 A

F4

Panel de fusibles del compartimiento de pasajeros.

100 A

F5

Calefacción de la cabina.

80 A

F6

Parabrisas calentado.

80 A

F7

Caja de conexiones del motor.

100 A

F8

Panel de fusibles del compartimiento de pasajeros.

100 A

F9

Suministro del panel de fusibles del compartimiento
de pasajeros.

60 A

F10

Circuitos protegidos

Amperaje del

fusible

Fusible

Suministro del panel de fusibles del compartimiento
de pasajeros.

60 A

F11

Tomacorriente auxiliar 1.

60 A

F12

Tomacorriente auxiliar 2.

60 A

F13

Tomacorriente auxiliar 3.

60 A

F14

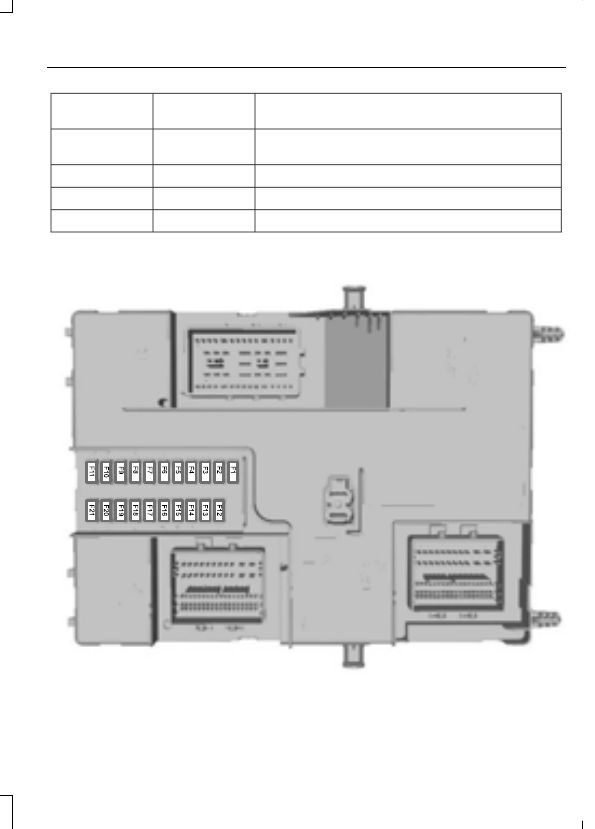

Caja de fusibles del módulo de control de la carrocería

E148830

Circuitos protegidos

Amperaje del

fusible

Fusible

Sistema de cierre centralizado 2.

15 A

F1

Sistema de cierre centralizado 1.

15 A

F2

Interruptor de encendido.

15 A

F3

Relé de la batería auxiliar.

Módulo del sistema de ayuda de estacionamiento

5 A

F4

Módulo del sensor de lluvia.

5 A

F5

Módulo de encendido automático de faros princi-
pales.

Bomba del lavador del lavaparabrisas.

15 A

F6

Espejos retrovisores exteriores.

7,5 A

F7

Faros para niebla delanteros.

15 A

F8

Luz alta del lado derecho.

10 A

F9

Luz alta del lado izquierdo.

10 A

F10

Luces exteriores del lado derecho.

25 A

F11

Luces lateral del lado izquierdo.

Alarma antirrobo.

20 A

F12

Alarma con batería de respaldo.

Conector de enlace de datos.

15 A

F13

Relevador del tomacorriente auxiliar.
Iluminación interior.

Faros de operación diurna.

25 A

F14

Intermitentes.
Faros de niebla traseros.

Luces laterales del lado derecho.

25 A

F15

Luces exteriores del lado izquierdo.
Luz de freno montada en alto central.

Control de audio.

20 A

F16

Control de calefacción.

7,5 A

F17

Tablero de instrumentos.
Motor del ventilador.

Interruptor de faros.

10 A

F18
