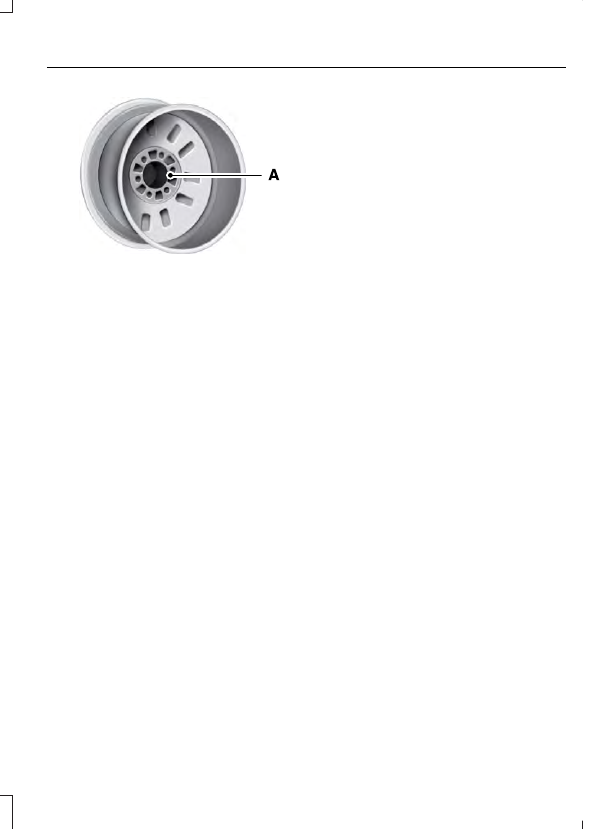

E145950

Trou pilote de roue

A

Inspectez l'alésage du moyeu et la
surface de montage avant l'installation.
Retirez tout débris et toute trace visible
de corrosion.

SPÉCIFICATIONS DU MOTEUR - 1,6 L ECOBOOST™

Specifications

Moteur

98

Cylindrée (po³)

Indice d'octane minimal de 87

Carburant requis

10,0:1

Rapport volumétrique

0,027-0,031 in. (0,70-0,80 mm)

Écartement des électrodes

Cheminement de la courroie
d'entraînement

E161372

SPÉCIFICATIONS DU MOTEUR - 2,5 L

Spécifications

Moteur

152

Cylindrée (po³)

Indice d'octane minimal de 87

Carburant requis

9,7:1

Rapport volumétrique

0,049-0,053 in. (1,25-1,35 mm)

Écartement des électrodes

Cheminement de la courroie
d'entraînement des accessoires

E161383

A

B

A. La courroie d'entraînement longue est

la plus proche du moteur

B. La courroie d'entraînement court est

la plus éloignée du moteur

PIÈCES MOTORCRAFT - 1,6 L ECOBOOST™

Référence

Composant

FA-1908

Élément de filtre à air

FL-910S

Filtre à huile

SP-532

Bougies d'allumage

FP-70 (avant)

Filtre à air d'habitacle

FP-75 (climatiseur auxiliaire)

WW-2954 (côté conducteur)

Balai d'essuie-glaces de pare-
brise

WW-2953 (côté passager)

WW-1382

Balai d'essuie-glace de lunette
arrière

Note :  Les pièces de rechange Motorcraft
sont recommandées pour les entretiens
périodiques et sont disponibles auprès de
votre concessionnaire autorisé ou sur le site
Web fordparts.com. Ces pièces respectent
ou dépassent les spécifications de Ford et
sont spécialement conçues pour votre
véhicule. L'utilisation d'autres pièces peut
avoir une incidence sur les performances,
les niveaux d'émissions et la longévité de
votre véhicule. La garantie risque d'être
annulée en cas de dommages liés à
l'utilisation d'autres pièces.

Note :  Dans le cas où un filtre à huile
Motorcraft ne serait pas disponible, utilisez
un filtre à huile conforme à la spécification
de performance de l'industrie
SAE/USCAR-36.

Note :  Adressez-vous à un concessionnaire
autorisé pour faire remplacer les bougies.
Faites remplacer les bougies aux intervalles
appropriés. Référez-vous au programme
d'entretien périodique pour les intervalles
de remplacement.  Voir Entretien
périodique normal (page 445).

PIÈCES MOTORCRAFT - 2,5 L

Référence

Composant

FA-1910

Elément de filtre à air

FL-910S

Filtre à huile

SP-530

Bougies d'allumage

FP-70 (avant)

Filtre à air d'habitacle

FP-75 (climatiseur auxiliaire)

WW-2954 (côté conducteur)

Balai d'essuie-glaces de pare-
brise

WW-2953 (côté passager)

WW-1382

Balai d’essuie-glace de la lunette
arrière

Note :  Les pièces de rechange Motorcraft
sont recommandées pour les entretiens
périodiques et sont disponibles auprès de
votre concessionnaire autorisé ou sur le site
Web fordparts.com. Ces pièces respectent
ou dépassent les spécifications de Ford et
sont spécialement conçues pour votre
véhicule. L'utilisation d'autres pièces peut
avoir une incidence sur les performances,
les niveaux d'émissions et la longévité de
votre véhicule. La garantie risque d'être
annulée en cas de dommages liés à
l'utilisation d'autres pièces.

Note :  Dans le cas où un filtre à huile
Motorcraft ne serait pas disponible, utilisez
un filtre à huile conforme à la spécification
de performance de l'industrie
SAE/USCAR-36.

Note :  Adressez-vous à un concessionnaire
autorisé pour faire remplacer les bougies.
Faites remplacer les bougies aux intervalles
appropriés. Référez-vous au guide
d'entretien périodique pour les intervalles
de remplacement.  Voir Entretien
périodique normal (page 445).

NUMÉRO D'IDENTIFICATION
DU VÉHICULE

Le numéro d'identification du véhicule se
trouve sur le côté gauche de la planche de
bord.

E142476

Veuillez noter que la mention XXXX
représente le numéro d'identification de
votre véhicule dans le graphique.
