Nota :

Assurez-vous que le capot est

correctement fermé.

APERÇU SOUS LE CAPOT - 2.0L ECOBOOST™

A

I

H

E

B

C

D

F

G

E188729

Réservoir de liquide de refroidissement.  Voir Vérification du liquide de
refroidissement

 (page 273).

A

Réservoir de liquide de frein (conduite à droite).  Voir Vérification du liquide
de frein

 (page 281).

B

Jauge d'huile moteur.  Voir Jauge d'huile moteur (page 270).

C

Bouchon de remplissage d'huile moteur.  Voir Vérification de l'huile moteur
(page 270).

D

Réservoir de liquide de frein (conduite à gauche).  Voir Vérification du liquide
de frein

 (page 281).

E

Batterie.  Voir Remplacement de la batterie de 12 V  (page 283).

F

Boîtier de distribution électrique.  Voir Fusibles (page 254).

G

Filtre à air.  Voir Remplacement du filtre à air  (page 290).

H

Réservoir de liquide de lave-glace.  Voir Vérification du liquide de lave-glace
(page 282).

I

APERÇU SOUS LE CAPOT - 3.5L DURATEC

A

I

E

F

G

H

B

C

D

E224921

Réservoir de liquide de refroidissement  Voir Vérification du liquide de
refroidissement

 (page 273).

A.

Réservoir de liquide de frein  Voir Vérification du liquide de frein (page 281).

B.

Batterie  Voir Remplacement de la batterie de 12 V  (page 283).

C.

Boîtier de distribution électrique  Voir Fusibles (page 254).

D.

Filtre à air  Voir Remplacement du filtre à air  (page 290).

E.

Jauge d'huile de la boîte de vitesses automatique  Voir Vérification de l'huile
de boîte de vitesses automatique

 (page 278).

F.

Jauge d'huile moteur  Voir Jauge d'huile moteur (page 270).

G.

Bouchon de remplissage d'huile moteur  Voir Vérification de l'huile moteur
(page 270).

H.

Réservoir de liquide de lave-glace  Voir Vérification du liquide de lave-glace
(page 282).

I.

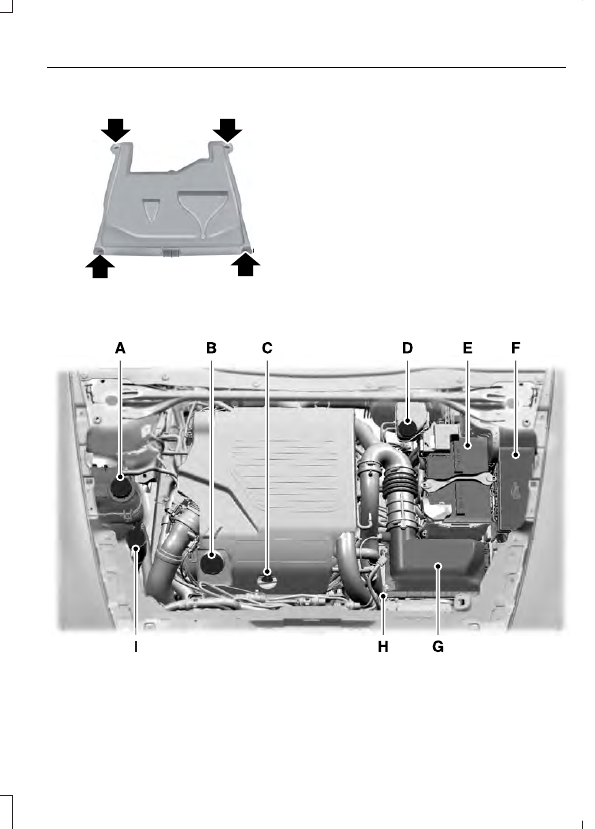

Déflecteur du moteur

E173374

Certains véhicules sont équipés d'un
déflecteur d'air sous le moteur. Ce
déflecteur doit être retiré pour l'entretien,
y compris les vidanges d'huile et les
changements de filtre. Ce déflecteur est
maintenu par quatre attache-rapides.

APERÇU SOUS LE CAPOT - 3.5L ECOBOOST™

E173375

Réservoir de liquide de refroidissement.  Voir Vérification du liquide de
refroidissement

 (page 273).

A.

Bouchon de remplissage d'huile moteur.  Voir Vérification de l'huile moteur
(page 270).

B.

Jauge d'huile moteur.  Voir Jauge d'huile moteur (page 270).

C.

Réservoir de liquide de frein.  Voir Vérification du liquide de frein (page 281).

D.

Batterie.  Voir Remplacement de la batterie de 12 V  (page 283).

E.

Boîte à fusibles du compartiment moteur.  Voir Fusibles (page 254).

F.

Filtre à air.  Voir Remplacement du filtre à air  (page 290).

G.

Jauge d'huile de la boîte de vitesses automatique  Voir Vérification de l'huile
de boîte de vitesses automatique

 (page 278).

H.

Réservoir de liquide lave-glace.  Voir Vérification du liquide de lave-glace
(page 282).

I.

JAUGE D'HUILE MOTEUR - 2.0L
ECOBOOST™

E161560

A

B

Minimum.

A

Maximum.

B

JAUGE D'HUILE MOTEUR - 3.5L
DURATEC/3.5L ECOBOOST™

E146429

MIN

A

MAX

B

VÉRIFICATION DE L'HUILE
MOTEUR

Observez la procédure suivante afin
d'obtenir une lecture précise et régulière :
