Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

36

5A

PATS module

37

10A

Climate control

38

20A

Subwoofer (Audiophile radio)

39

20A

Radio

40

20A

Spare

41

15A

Moon roof, Front lock switches,
Radio, EC Mirror with compass
(with and without microphone)

42

10A

Not used (spare)

43

10A

Not used (spare)

44

10A

Not used (spare)

45

5A

Relay coils: PDB, Auxiliary A/C,
Front and rear wipers, Front
blower motor

46

7.5A

Occupant Classification Sensor
(OCS), Passenger Airbag
Deactivation Indicator (PADI)

47

30A Circuit

Breaker

Power windows

48

—

Delayed accessory relay

Power distribution box

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

WARNING: Always disconnect the battery before servicing high
current fuses.

WARNING: To reduce risk of electrical shock, always replace
the cover to the Power Distribution Box before reconnecting the

battery or refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

Roadside Emergencies

282

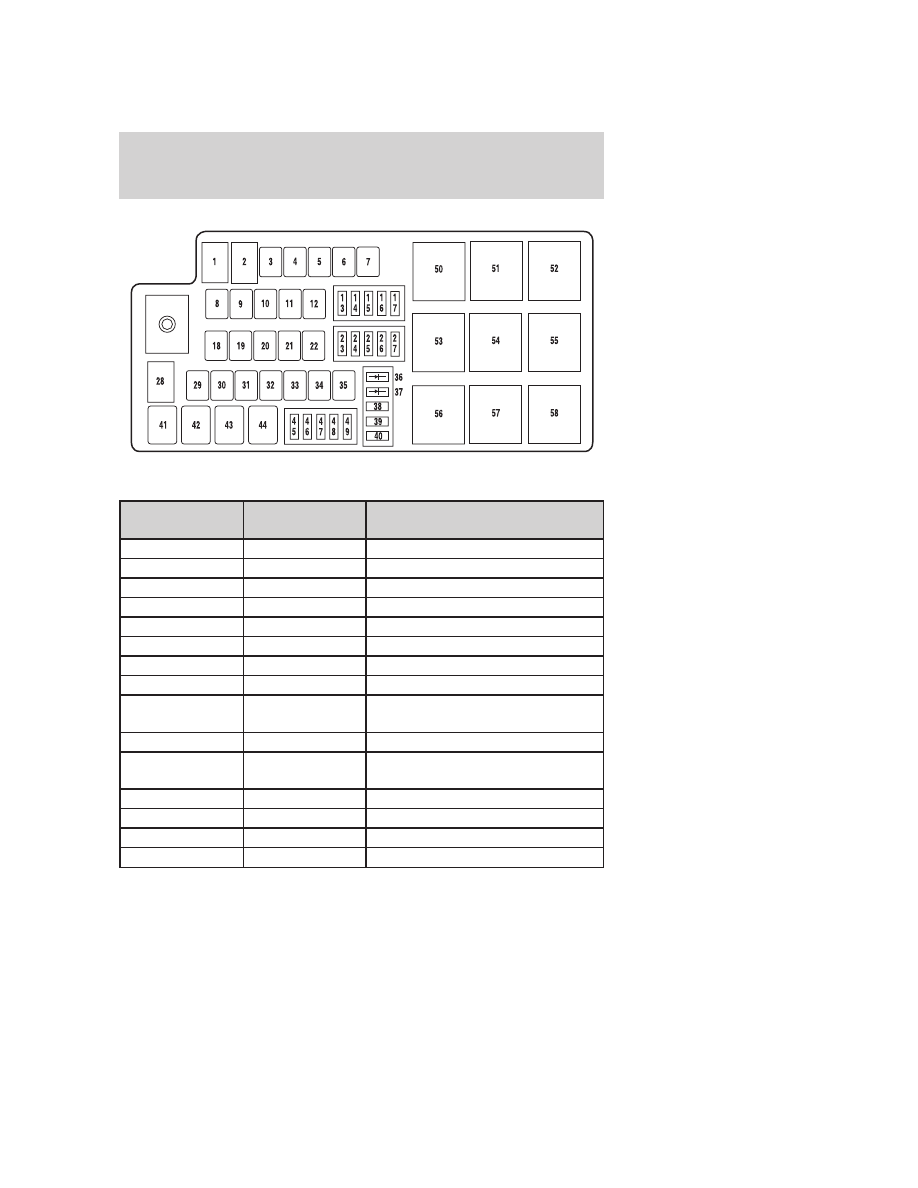

The high-current fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

80A*

SPDJB power

2

80A*

SPDJB power

3

30A*

Front wipers

4

—

Not used

5

20A*

Rear heated seat module

6

—

Not used

7

50A*

Engine cooling fan

8

—

Not used

9

40A*

Anti-lock Brake System
(ABS)/AdvanceTrac pump

10

30A*

Starter

11

50A*

Powertrain Control Module (PCM)
relay

12

20A*

ABS/AdvanceTrac valve

13

20A**

Power point (instrument panel)

14

20A**

Power point (2nd row)

15

20A**

Power point (3rd row)

Roadside Emergencies

283

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

16

20A**

Power point (console)

17

10A**

Alternator

18

—

Not used

19

—

Not used

20

40A*

Rear defroster

21

30A*

Power seat motors (passenger)

22

20A*

Heated seat module

23

10A**

PCM Keep alive power, Canister
vent

24

10A**

A/C clutch relay

25

25A**

Rear wiper

26

20A**

Backup relay

27

15A**

Fuel relay (Fuel pump driver
module, Fuel pump)

28

—

Not used

29

30A*

Power liftgate

30

—

Not used

31

30A*

Auxiliary blower relay

32

30A*

Driver seat motors, Memory
module

33

20A*

Ignition switch (to SJB)

34

—

Not used

35

40A*

Front A/C blower motor

36

1A Diode

One-touch start

37

1A Diode

Fuel pump

38

10A**

IVD, Yaw rate sensor

39

10A**

Fuel diode, PCM

40

10A**

Auxiliary coolant pump

41

G8VA relay

A/C clutch

42

G8VA relay

Fuel pump

43

G8VA relay

Backup

Roadside Emergencies

284

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

44

G8VA relay

Rear wiper

45

10A**

Speed control deactivate switch,
Mass air flow sensor, Inline
module VPWR2

46

10A**

A/C clutch relay, VPWR3

47

15A**

PCM VPWR1

48

15A**

PCM VPWR4

49

15A**

Heated mirrors

50

Full ISO relay

PCM relay

51

—

Not used

52

—

Not used

53

Full ISO relay

Rear defrost relay

54

Full ISO relay

Blower motor relay

55

Full ISO relay

Starter relay

56

—

Not used

57

Full ISO relay

Front wiper relay

58

—

Not used

* Cartridge Fuses ** Mini Fuses
