Piezas protegidas

Amperaje del

fusible

Número de

fusible o relé

Interruptor de ajuste del espejo.

10

2

26

Calentador auxiliar.

5

1

27

Módulo de control del tren motriz.

10

1

28

Sin uso.

-

29

Sin uso.

-

30

Sin uso.

-

31

Relé de la bomba de combustible.

-

32

Relé del embrague del A/C.

-

33

Luz de freno.

15

1

34

Montaje central elevado.

Módulo de control de la transmisión.

15

1

35

Sin uso.

-

36

Espejo exterior térmico.

10

1

37

Sin uso.

-

38

Relé de potencia del motor tracción en todas las

ruedas.

-

39

Luz de freno.

-

40

Montaje central elevado.

Relé.

Relé de la bocina.

-

41

Relé No. 2 de potencia del motor tracción en todas las

ruedas.

-

42

Sin uso.

-

43

Sin uso.

5

1

44

(De repuesto).

Sin uso.

5

1

45

(De repuesto).

Sin uso.

10

2

46

215

Ranger (TKF) , esARG

Fusibles y relés

Piezas protegidas

Amperaje del

fusible

Número de

fusible o relé

(De repuesto).

Interruptor del pedal del freno.

10

2

47

Bocina.

20

1

48

Sin uso.

-

49

Sin uso.

-

50

Sin uso.

-

51

Sin uso.

-

52

Bloqueo del diferencial trasero.

10

1

53

Sin uso.

-

54

Sin uso.

-

55

Relé No. 1 del motor tracción en todas las ruedas.

-

86

1

Micro fusible

2

Micro fusible doble

3

Fusible tipo M

Caja de fusibles principal, parte inferior

Hay fusibles ubicados en la parte inferior
de la caja de fusibles. Para acceder a la
parte inferior de la caja de fusibles, haga
lo siguiente:

216

Ranger (TKF) , esARG

Fusibles y relés

A

1

2

E206171

1

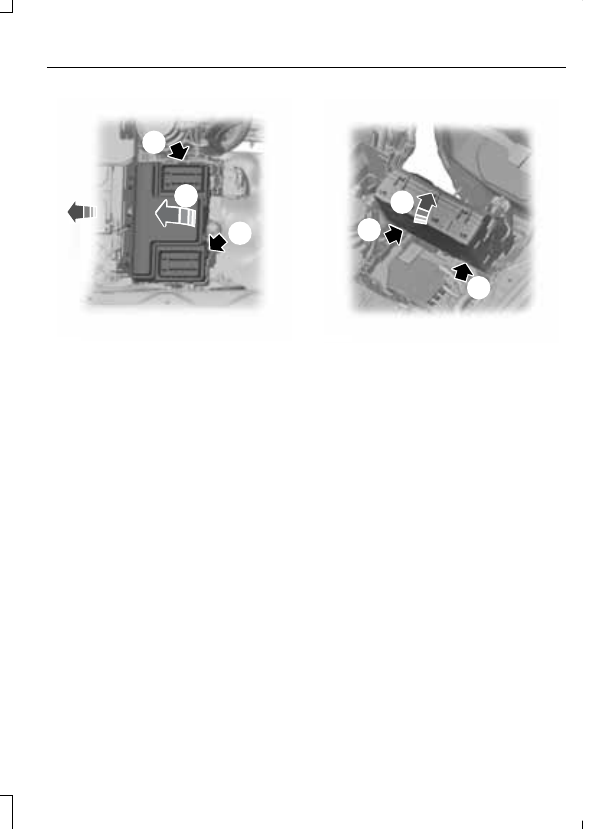

En el extremo delantero del
vehículo.

A

1.

Libere los dos pestillos ubicados a
ambos lados de la caja de fusibles.

2. Levante la parte trasera de la caja de

fusibles del soporte.

3

5

5

E206174

3. Mueva la caja de fusibles hacia la parte

trasera del compartimento del motor
y gírela como se muestra en el gráfico.

4. Gire la parte trasera de la caja de

fusibles para acceder a la parte inferior.

5. Libere los dos pestillos para abrir la

cubierta de los fusibles.

217

Ranger (TKF) , esARG

Fusibles y relés

E190798

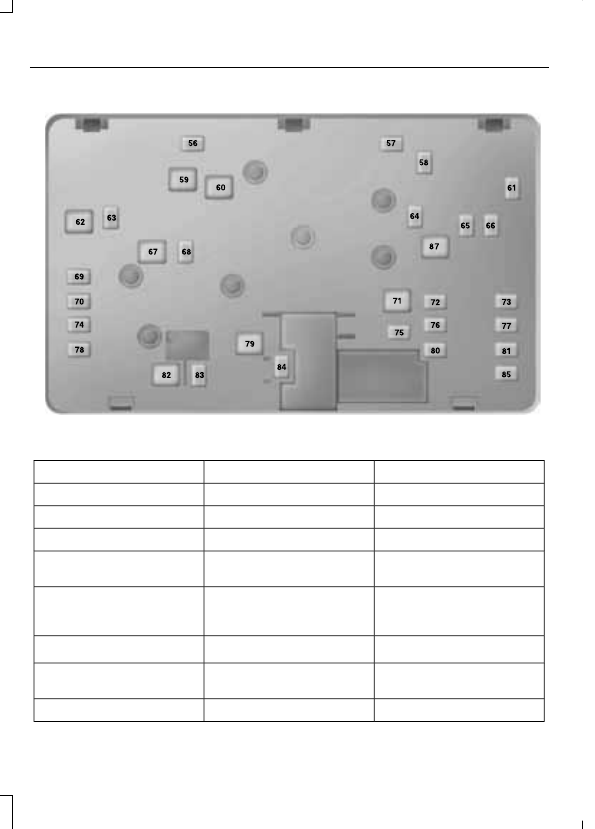

Piezas protegidas

Amperaje del fusible

Número de fusible o relé

Sin uso.

-

56

Sin uso.

-

57

Sin uso.

-

58

Tracción en todas las

ruedas.

25

4

59

30

4

60

Módulo de control de la



bomba de combustible.



Sin uso.

30

3

61

Módulo de control de la

carrocería 1 (encendido).

50

4

62

Sin uso.

-

63
