Nota : Les feux de détresse peuvent mettre votre batterie à plat s’ils
sont activés pendant une période prolongée.

INTERRUPTEUR AUTOMATIQUE DE POMPE D’ALIMENTATION
Ce dispositif empêche la pompe électrique d’envoyer du carburant au
moteur lorsque votre véhicule subit une secousse brutale.
Si, après un accident, le moteur de votre véhicule est lancé mais ne
démarre pas, il se peut que l’interrupteur automatique de pompe
d’alimentation ait été déclenché.

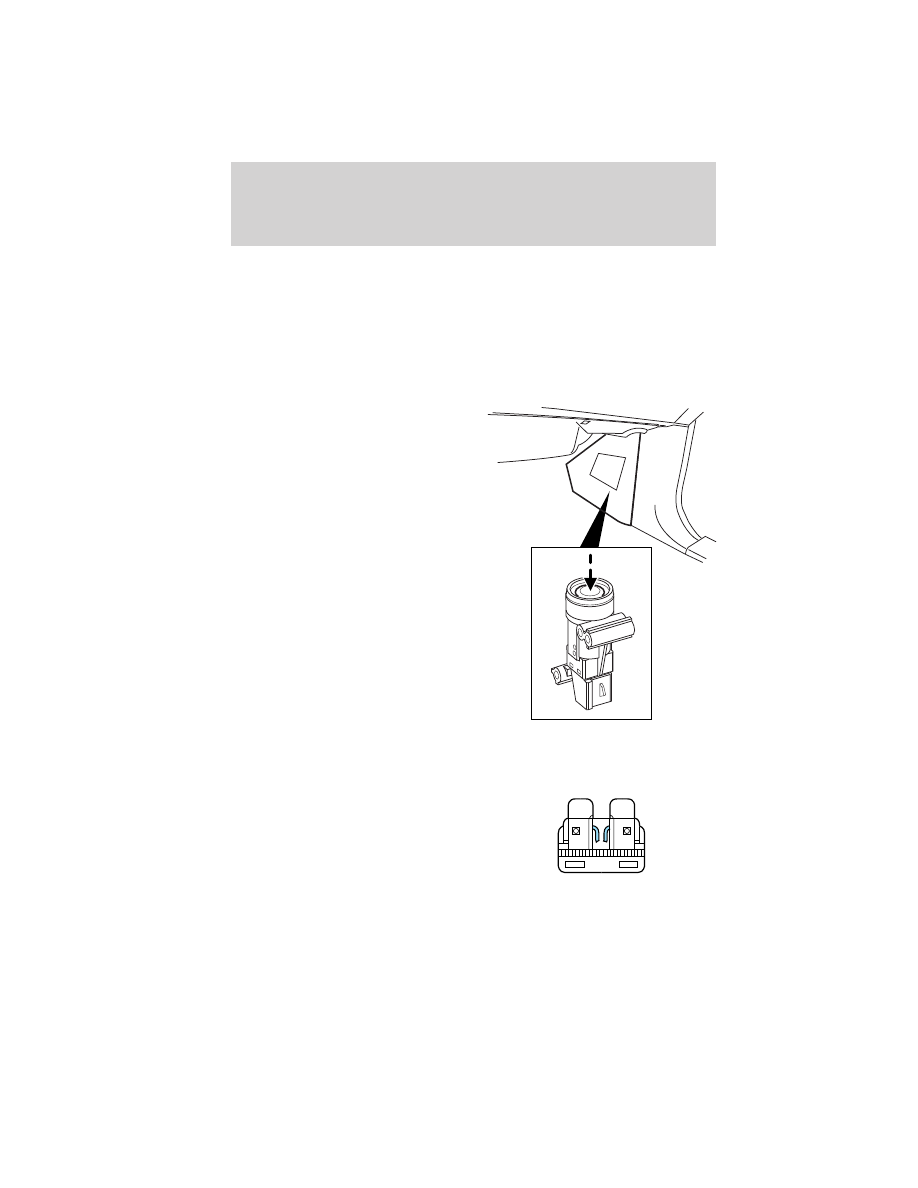

L’interrupteur automatique de la
pompe d’alimentation est situé du
côté droit de l’espace pour les
jambes du passager, derrière le
couvercle du porte-fusibles.

Pour réinitialiser l’interrupteur :

1. Coupez le contact.

2. Assurez-vous qu’il n’y a pas de
fuite de carburant dans le circuit
d’alimentation.

3. Si aucune trace de fuite n’est
présente, réinitialisez l’interrupteur
en enfonçant le bouton de
réinitialisation.

4. Établissez le contact.

5. Attendez quelques secondes et
coupez de nouveau le contact.

6. Vérifiez de nouveau la présence
de fuites.
FUSIBLES ET RELAIS

Fusibles

Si certains accessoires électriques
de votre véhicule ne fonctionnent
pas, il se peut qu’un fusible soit
grillé. La présence d’un fil
métallique rompu à l’intérieur du
fusible indique que ce fusible est
grillé. Vérifiez les fusibles appropriés avant de remplacer des composants
électriques.

15

Dépannage

210

Nota : Remplacez toujours un fusible usé par un fusible de l’intensité de
courant spécifiée. L’utilisation d’un fusible possédant un ampérage
supérieur peut causer de graves dommages au câblage et provoquer un
incendie.

Intensité nominale et couleur de fusible standard

COULEUR

Intensité

Fusibles

ordinaires

Fusibles

standard

Fusibles à

haute

intensité

Fusibles à

cartouche

à haute

intensité

Cartouche

de fil

fusible

2 A

Gris

Gris

-

-

-

3 A

Violet

Violet

-

-

-

4 A

Rose

Rose

-

-

-

5 A

Havane

Havane

-

-

-

7,5 A

Brun

Brun

-

-

-

10 A

Rouge

Rouge

-

-

-

15 A

Bleu

Bleu

-

-

-

20 A

Jaune

Jaune

Jaune

Bleu

Bleu

25 A

Beige

Beige

-

-

-

30 A

Vert

Vert

Vert

Rose

Rose

40 A

-

-

Orange

Vert

Vert

50A

-

-

Rouge

Rouge

Rouge

60 A

-

-

Bleu

Jaune

Jaune

70 A

-

-

Havane

-

Brun

80 A

-

-

Beige

Noir

Noir

Dépannage

211

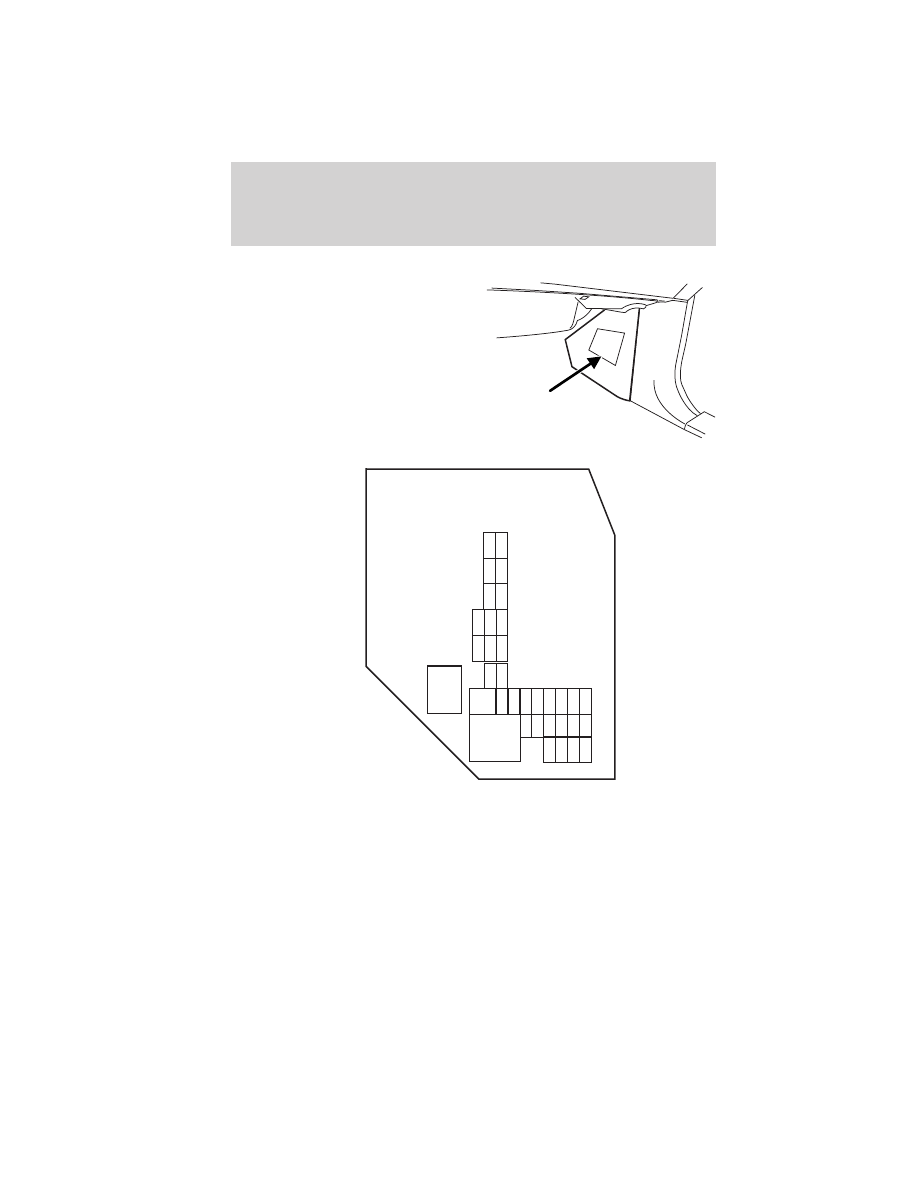

Porte-fusibles de l’habitacle

Le porte-fusibles est situé sous la
partie droite du tableau de bord,
derrière le côté d’auvent. Vous
trouverez un arrache-fusible dans le
coin inférieur droit de la boîte à
fusibles. Cet outil vous aidera à
extraire les fusibles pour les vérifier,
au besoin.

  15

  25

2

1

3  4

5  6

8  9

11 12

7

10

13 14

17 18    20 21 22 23 24

16

19

27 28 29 30 31

26

32 33 34 35

Dépannage

212

Les fusibles sont identifiés comme suit :

Emplacement

du fusible ou

du relais

Intensité

Description du porte-fusibles

de l’habitacle

1

5 A

Rhéostat d’éclairage de la planche
de bord

2

10 A

Feux de position de remorque

3

10 A

Feu de croisement droit

4

10 A

Feu de croisement gauche

5

5 A

Module des essuie-glaces (position
contact-accessoires)

6

10 A

Radio (contact-accessoires),
éclairage intérieur à l’ouverture
des portes

7

-

Inutilisé

8

10 A

Module de commande des
dispositifs de retenue, indicateur
de neutralisation du sac gonflable
du passager, capteur de poids du
passager

9

5 A

Témoin des sacs gonflables du
tableau de bord

10

10 A

Tableau de bord
(contact-démarrage), module à
quatre roues motrices
(contact-démarrage)

11

10 A

Porte-fusibles de l’habitacle
(alimentation logique)

12

15 A

Radio satellite

13

15 A

Avertisseur sonore, éclairage
intérieur

14

15 A

Feux de route, indicateur de feux
de route (tableau de bord)

15

-

Inutilisé

Dépannage

213
