DESMONTAJE DE FAROS

E159693

Nota: Para quitar los pasadores de presión,
use un destornillador de punta plana para
sacar el pasador de liberación central.

1.

Asegúrese de que el control de los
faros esté apagado y abra el cofre.

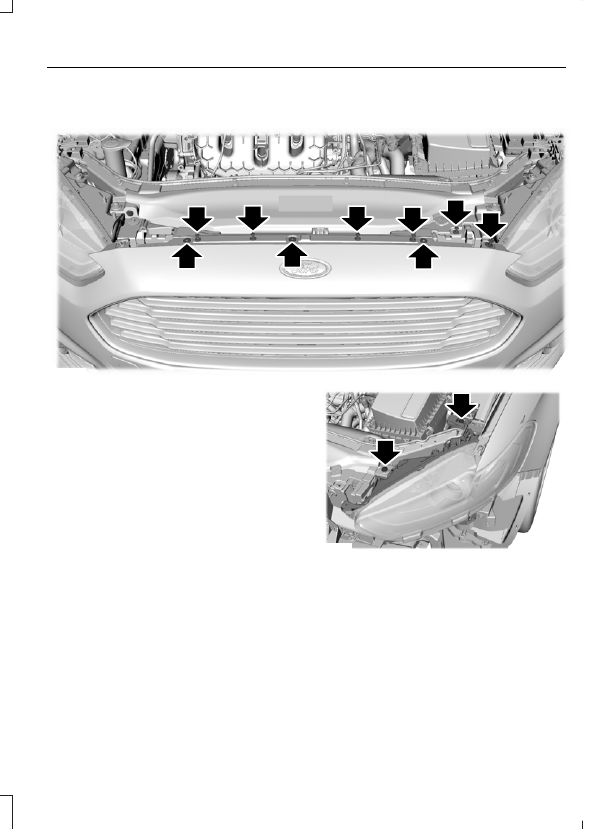

2. Quite los seis pasadores de presión que

sujetan la fascia delantera a la cubierta
de vestidura delantera.

3. Quite los tres tornillos superiores de la

cubierta de la defensa con un
destornillador de punta plana.

4. Quite el pasador de presión que se

encuentra en el lado interior del faro
que se va a reparar.

E159694

5. Quite los dos tornillos que fijan el faro

con un destornillador de punta plana.

E159695

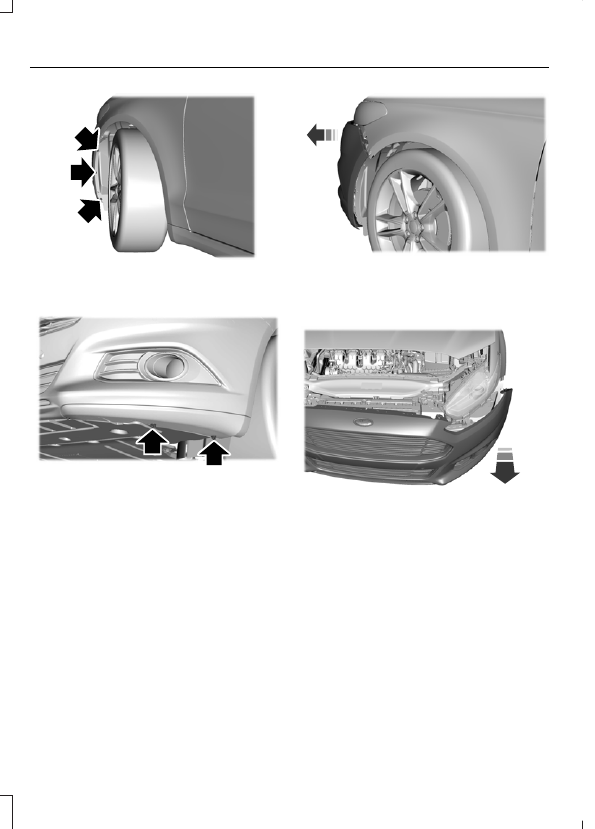

6. Quite los tres sujetadores de la carcasa

de la rueda girándolos en dirección
contraria de las manecillas del reloj.

E159696

7.

Quite los dos accesorios de sujeción
más al exterior inferiores de la cubierta
de la defensa delantera, solo los del
lado del faro que se va a reparar,
girándolos en dirección contraria de las
manecillas del reloj.

E159697

8. Retire de la salpicadera la cubierta de

la defensa delantera jalándola
suavemente hacia el exterior del
vehículo 1.2 pulgadas (3 centímetros).

E159698

9. Desde la parte delantera del vehículo,

jale suavemente hacia adelante la
cubierta de la defensa delantera 4
pulgadas (10 centímetros) tomándola
junto al faro que se va a reparar y en la
parte delantera inferior de la apertura
de la rueda.

E159699

10.

Jale el conjunto de faro suavemente
hacia afuera para liberarlo del punto
inferior de enganche.

11.

Eleve cuidadosamente el faro y
desmóntelo del vehículo.

12.

Presione la lengüeta de liberación del
conector para desconectar el
conector eléctrico del ensamble del
faro.

CAMBIO DE FOCOS

AVISOS

Apague las luces y el vehículo. De no
seguir esta advertencia, se podrían
producir lesiones personales graves.

Los focos se calientan cuando están
en uso. Déjelos enfriar antes de
retirarlos.

Use bulbos de la especificación correcta.
Ver Tabla de especificaciones de los
focos (página 283).

Instálelos en orden inverso a menos que
se indique lo contrario.

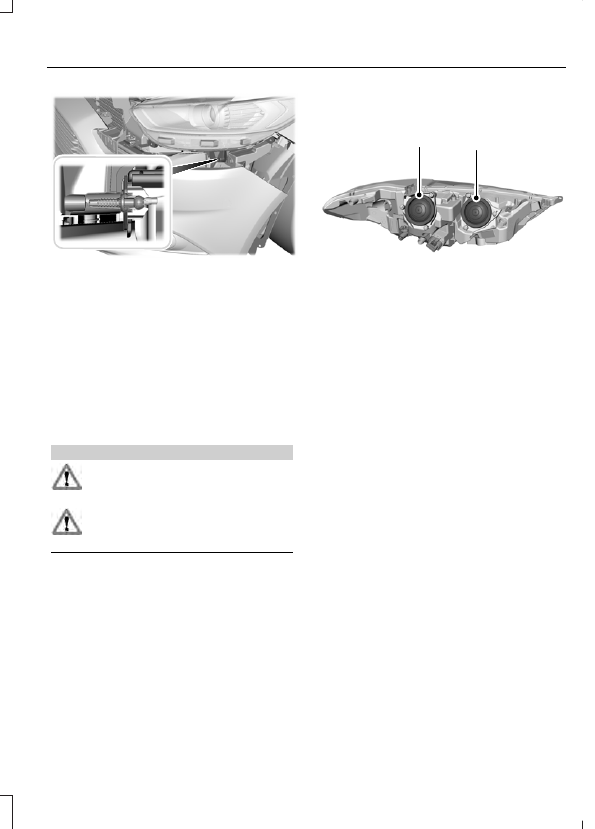

Faro delantero

E222975

A

B

Luces altas de los faros
delanteros.

A

Luces bajas de los faros.

B

Nota: Los focos LED no se pueden reparar.
Haga que revisen el vehículo lo antes
posible.

Luces bajas de los faros

1.

Retire cuidadosamente la cubierta.

2. Desconecte el conector eléctrico.

3. Gire el portafoco hacia la izquierda y

retírelo.

Nota:  No toque el cristal del foco.

Nota:  No se puede separar el bulbo del
portabulbos.

Luces altas de los faros delanteros

1.

Retire cuidadosamente la cubierta.

2. Desconecte el conector eléctrico.

3. Gire el portafoco hacia la izquierda y

retírelo.

Nota:  No toque el cristal del foco.

Nota:  No se puede separar el bulbo del
portabulbos.

Luces LED

las luces LED no se pueden reparar. Haga
que revisen el vehículo lo antes posible.

Las siguientes luces son LED:
•

Luces laterales de posición delanteras.

•

Indicadores de dirección delanteros.

•

Faros de operación diurna.

•

Indicadores de dirección lateral.

•

Tercera luz de freno central.

•

Indicadores de dirección traseros.

•

Luces de freno y traseras.

Luce de reversa

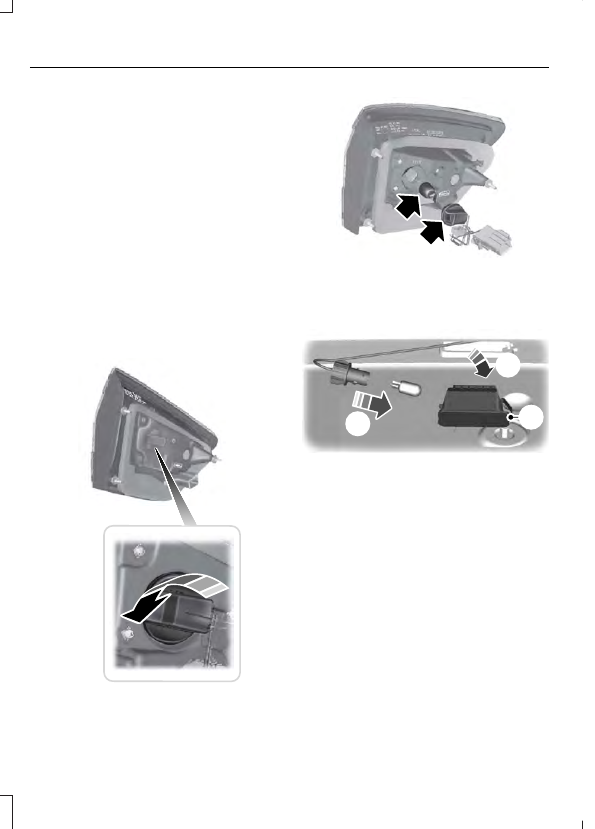

1.

Con cuidado quite el panel de vestidura
del compartimiento de equipaje.

E145779

2. Gire el portafoco hacia la izquierda y

retírelo.

E145780

3. Presione el foco y gírelo hacia la

izquierda para retirarlo.

Luz del portaplacas

3

2

1

E72789

1.

Utilice una herramienta adecuada, por
ejemplo un destornillador, para
desmontar la luz.

2. Desmonte la luz.

3. Gire el portafoco hacia la izquierda y

retírelo.

4. Quite el bulbo jalándolo en línea recta

para desmontarlo.
